联启未来 MIOC-24 微量注射泵

一、产品介绍

MIOC-24微量注射泵是武汉联启未来生物技术有限公司自研推出的双通道联动式高精度微量液体输送设备，依托丝杆步进电机直驱传动结构，实现微升级别稳定、精准的液体推送与抽取，可**全系兼容BSD-B/S/T全系列脑立体定位仪，适配中等流速脑部给药、大动物脑内核团注射、色谱进样、体外细胞给药等多元实验场景，和MIP-23纳升泵形成流速梯度互补：MIP-23主打纳升级超微量给药，MIOC-24主打微升级常规微量给药，覆盖实验室全量程微量液体操控需求。

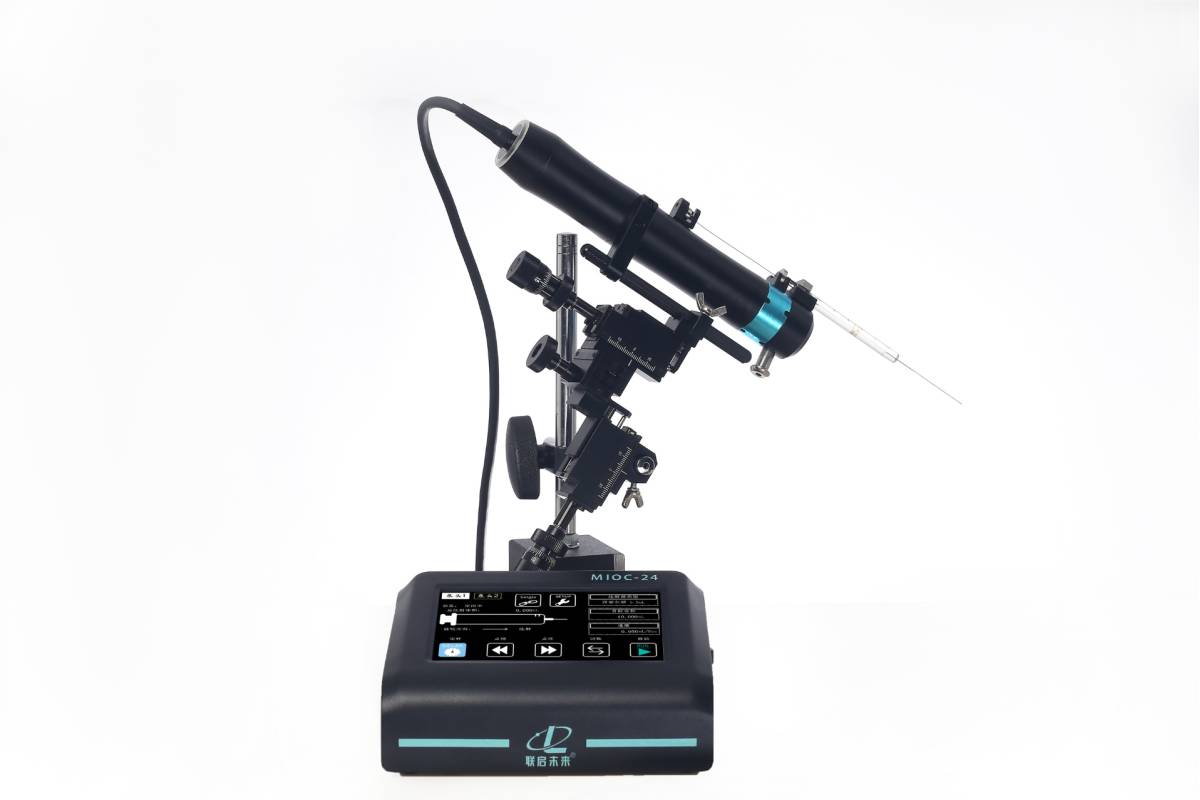

整机采用泵体与控制器分体式结构，泵头机身小巧紧凑，可直接夹持固定于BSD系列脑立体定位仪三维操作臂上，无需额外转接工装，定位坐标与注射路径完全同步，杜绝分体设备拼接带来的针尖位移偏差；设备支持双通道独立运行+同步联动双模式，可满足双侧脑区同步给药、双通道不同参数时序给药等神经科学实验需求，同时广泛适配动物活体注射、化学分析、色谱进样、细胞培养给药、工业微量液体计量等全场景。

二、仪器简介

MIOC-24微量注射泵采用分体模块化设计，整机由程控控制器、精密丝杆泵头、适配注射器、全套密封耗材及外接控制配件组成，结构简洁易拆装，适配实验室无菌手术环境与常规理化分析实验室，整机电路做电磁屏蔽处理，可搭配电生理设备同步开展给药与信号采集实验。

整机核心硬件模块

1. 精密丝杆泵头（型号：MIOC-24-G）：搭载高精度步进电机，丝杆导程0.3175mm，电机每转细分51200微步，单微步移动距离仅0.0062μm/步，传动无回程间隙、液体推送无脉冲波动；泵体外形尺寸242×55×39mm，和MIP-23纳升泵泵头尺寸接近，夹持结构通用；配备**快速夹紧机构，注射器拆装无需复杂工具，更换针头与注射器效率大幅提升；电机**推力可达6kgf，高粘度药液、长时程持续给药均可稳定驱动，无推杆卡顿、推力不足问题。

2. 五寸触控程控控制器：搭载5寸工业级电容触摸屏，屏幕分辨率800×480，背光亮度可调，昏暗手术室与实验室均可清晰可视；支持双通道独立参数编辑与同步联动控制，双路运行互不干扰；内置大容量注射器数据库，无需手动反复换算内径参数；自动保存历史实验参数，开机一键复用；支持中英文界面一键切换，适配国内外科研人员操作习惯。

3. 全品牌注射器适配组件：原生兼容0.5μL-1.0mL全量程微量注射器，支持三大主流品牌32款注射器，同时开放自定义参数入口，可适配实验室特殊非标注射器，通用性拉满。

三、基本工作原理

MIOC-24微量注射泵采用高精度步进电机+细分驱动精密丝杆传动核心工作原理，依靠刚性丝杆直接推动注射器活塞，无油压介质中转，传动响应更快、推力更足、维护更简便，配合BSD脑立体定位仪使用时，可实现「三维坐标精准定位+微升级别稳定给药」一体化闭环实验流程，完整工作流程分为三大阶段：

1. 注射器安装与参数设定阶段

实验人员根据给药体积、流速需求，选取对应量程微量注射器，通过泵头快速夹紧结构一键固定；随后在控制器界面选择注射器品牌与具体型号，系统自动匹配对应内径、行程参数，无需人工换算；若使用非标注射器，可手动录入注射器内径与总容量，设备自动完成流速与注射体积校准。

2. 注射参数配置阶段

支持定量注射、定时注射两种控制模式，可自由设置注射总容积、注射流速、程序步骤、留针延时等参数；设备流速区间覆盖3.09μL/min~3.81mL/min，可适配慢速持续脑部给药、快速色谱进样等不同实验需求；同时支持自定义程序化流程，单程序**支持50个分步动作，满足复杂时序给药实验。

3. 执行注射阶段

控制器发送精准驱动信号，步进电机按照51200细分微步运转，带动精密丝杆匀速推进推杆，刚性推动注射器活塞完成液体排出；反向运转即可实现平稳液体抽取；依托微米级单步位移控制，整机注射准确性可达±0.5%，重复注射精度高达±0.05%，多次平行实验数据高度一致，完全满足对照实验数据要求。

四、行业痛点与产品设计理念

（一）传统微量注射设备行业核心痛点

1. 中低流速区间注射误差大：常规丝杆注射泵细分精度不足，低速给药时流速波动明显，平行实验数据偏差大；

2. 重复注射一致性差：普通设备丝杆间隙大、电机细分不足，相同参数下多次注射体积偏差明显，实验可重复性低；

3. 注射器兼容性受限：市面多数注射泵仅适配单一品牌注射器，更换耗材需要重新校准，操作繁琐；

4. 拆装注射器耗时费力：传统泵头采用螺丝锁紧结构，频繁更换注射器耗时久，影响实验效率；

5. 多通道同步给药不便：单通道设备无法满足双侧脑区同步给药，双通道设备大多无法真正联动，时序误差无法消除；

6. 进口设备成本高昂：进口双通道微量注射泵采购价、维护成本高，售后响应慢，适配国产立体定位仪还需额外改装支架。

（二）产品设计理念

1. 超高细分丝杆传动，全域高精度给药：51200细分步进电机搭配0.3175mm精密丝杆，单步位移低至0.0062μm，全流速区间注射准确性稳定≤±0.5%；

2. **重复精度，保障平行实验可靠：消除丝杆传动间隙，整机重复注射精度高达±0.05%；

3. 全品牌注射器兼容，无需额外校准：内置三大主流品牌32种注射器数据库，一键选型即用，支持非标注射器自定义录入；

4. 快速锁紧泵头结构，提升实验效率：**进样针快速夹紧机构，免工具拆装注射器；

5. 双通道真正联动，消除时序误差：支持双泵头硬件同步联动，一键同步启停，双侧给药无时间差，适配双臂立体定位仪对照实验；

6. 可视化触控操作，降低学习门槛：5寸高清触控屏全图形化操作界面，参数直观可调，支持定时启动、注射完成留针提醒等实用辅助功能；

五、功能详解

（一）注射器智能管理功能

l 内置官方注射器数据库：覆盖三大行业主流品牌，共计32款常用型号：


汉密尔顿（Hamilton）：13种型号，覆盖0.5μL~1mL全规格；

上海高鸽：11种常用微量注射器型号；

SGE：8种科研级微量注射器型号；

l 自定义注射器适配：支持手动录入注射器内径、总容量参数，适配实验室非标定制注射器，**支持内径5mm、容量1mL以内注射器。

（二）多模式注射操作功能

l 双向工作模式：支持液体注射排出、液体负压抽取两种基础模式，满足加样、吸样双向实验需求；

l 两种控量逻辑：定量模式（设定固定注射体积）、定时模式（设定固定注射时长），适配不同实验设计；

l 可编程时序注射：支持程序化分步注射，单程序**可编辑50个运行步骤，可设置分段流速、分段体积、间隔延时，适配复杂梯度给药实验；

l 点动调试功能：支持点动注射、点动抽取，方便实验前期注射器排气、针尖位置微调、管路调试。

（三）定时与延时辅助功能

l 定时启动：设置启动延时，按下启动键后设备倒计时自动运行，方便实验人员完成术前准备、动物体位固定；

l 术后留针提醒：注射完成后可设置留针时长，等待针内外压力平衡后再自动撤针，避免药液回流、脑组织负压损伤，提升脑部给药实验成功率。

（四）双通道联动控制功能

l 独立模式：两路泵头完全独立，可分别设置不同流速、不同注射体积，分时序开展两路不同给药实验；

l 联动模式：两路泵头硬件同步锁定，一路启动两路同步运行，流速、体积完全同步，**适配BSD双臂脑立体定位仪双侧对称给药实验。

（五）控制方式与系统设置

l 双重控制方式：触摸屏直接操控+外接脚踏开关控制启停，显微手术过程中解放双手，专注动物头部与针尖定位操作；

l 系统通用设置：流速单位自由切换、中英文界面一键切换、屏幕亮度调节、操作提示音量调节、运行参数自动记忆，断电重启无需重复设置参数。

六、产品核心特点

1. 注射准确性高达±0.5%，重复注射精度可达±0.05%，平行实验数据稳定性优异；

2. 51200细分高精度步进电机，单微步移动距离仅0.0062μm；

3. 全覆盖注射器适配，兼容0.5μL-1.0mL量程；

4. **快速夹紧泵头结构，免工具拆装注射器；

5. 62mm超长有效推杆行程，适配不同规格注射器行程需求；

6. 全域宽流速调节：*低3.09μL/min，**3.81mL/min；

7. **电机推力6kgf，高粘度药液、长时程持续给药均可稳定驱动，无推杆打滑卡顿；

8. 支持定时启动、注射完成留针延时功能，规避药液回流与组织损伤问题；

9. 双通道独立/联动双模式，满足分时给药、双侧同步给药两类核心实验需求；

10. 脚踏开关外接控制，术中解放双手，适配显微操作场景；

11. 5寸工业电容触控屏，高清可视化操作界面；

12. 泵体与控制器分体紧凑设计，泵体体积小巧，不遮挡视野；

13. 全球通用宽电压电源AC100V-240V；

14. 同厂原生适配BSD全系脑立体定位仪，可与MIP-23纳升泵搭配，构建纳升+微升全量程给药系统。

七、产品适用领域与适配实验场景

1. 搭配BSD脑立体定位仪核心应用（主打场景）

l 大小鼠单脑区中等体积药物、神经递质、染料持续给药；

l 双臂定位仪双侧大脑同步等量给药，构建严格动物对照模型；

l 大动物（灵长类）脑深部核团长时间稳定给药；

l 脑部病毒载体、药物缓释制剂中等体积精准注射。

2. 其他独立应用场景

l 昆虫、鱼类、两栖类模式动物活体定量注射；

l 分析化学、毒理药理实验室液体精准移取与定量加样；

l 气相、液相色谱仪自动化精准进样；

l 药物筛选、纳米流体、质谱校准、有机合成等前沿科研微量液体操控。

八、产品技术参数

产品型号：MIOC-24

推杆总行程：62mm

注射准确性：±0.5%

重复注射精度：±0.05%

适配注射器量程：0.5μL - 1.0mL

*小注射流速：3.09μL/min

**注射流速：3.81mL/min

**线性推力：6kgf（100% 电机出力）

电机步距角：1.8°

电机每转微步数：51200 步

单微步移动距离：0.0062μm / 步

丝杆导程：0.3175mm

推杆*低移动速度：0.372μm/min

推杆**移动速度：228.6mm/min

触控屏幕参数：5 寸工业电容触摸屏，分辨率 800×480

**可控泵头数量：2 通道（支持独立 / 联动双模式）

泵体外形尺寸：242×55×39mm

控制器外形尺寸：153×120×76mm

供电规格：AC100V-AC240V，50/60Hz 宽电压

整机重量：2.9kg

九、主要耗材

适配耗材

l 微量注射器：适配0.5μL~1mL全规格微量注射器；要求非标注射器**内径≤5mm，**容量≤1mL；

l 泵头密封垫圈：注射器夹持端专用密封圈，属于高频易损耗材，长期往复挤压易老化漏气，建议每3个月定期更换

十、标准出厂配置清单

1. MIOC-24-G 精密丝杆泵体 ×1 个

2. MIOC-24 双通道程控控制器 ×1 台

3. GSM60A12-P1J 专用电源适配器 ×1 个

4. 品字弯角线 90° 弯角电源线 ×1 根

5. MDFS-67 脚踏控制开关 ×1 套

6. 2.5mm 内六角扳手 ×1 个

7. 1.5mm 内六角扳手 ×1 个

8. 原厂标配产品合格证 ×1 张

十一、MIP-23纳升泵VS MIOC-24微量注射泵选型对照表

方便科研人员快速选型，两款同厂注射泵核心差异对比如下：

1、对比项目：适用量程

MIP-23 纳升泵：纳升级：0.01nL~4500nL MIOC-24

微量注射泵：微升级：3.09μL/min~3.81mL/min

2、对比项目：传动方式

MIP-23 纳升泵：油压介质间接传动

MIOC-24 微量注射泵：刚性丝杆直接传动

3、对比项目：通道数量

MIP-23 纳升泵：4 通道独立程控

MIOC-24 微量注射泵：2 通道独立 / 联动

4、对比项目：核心适用场景

MIP-23 纳升泵：脑部微小核团超微量给药、单细胞注射

MIOC-24 微量注射泵：常规脑部给药、大动物给药、色谱进样

5、对比项目：重复精度

MIP-23 纳升泵：±0.5%

MIOC-24 微量注射泵：±0.05%

6、对比项目：耗材形式

MIP-23 纳升泵：毛细玻璃注射针

MIOC-24 微量注射泵：标准微量注射器
