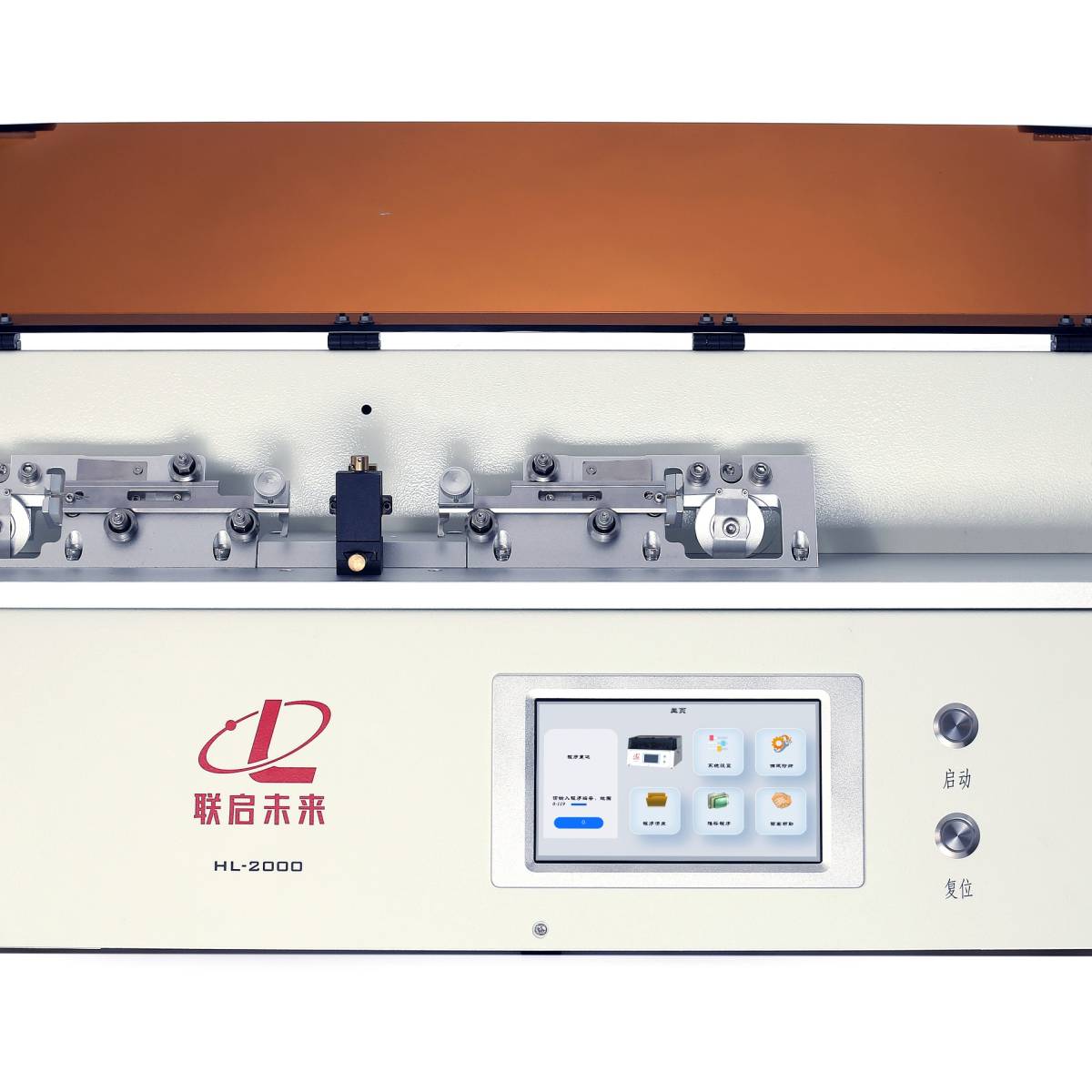

激光拉制仪 HL-2000

一、产品介绍

HL-2000激光拉制仪是武汉联启未来生物技术有限公司推出的一款搭载高稳定CO₂激光热源的精密拉制仪器。区别于传统电阻加热式拉制仪，该设备以CO₂激光作为非接触加热热源，可拉制包含石英玻璃在内的全品类常规玻璃管，核心优势为可制备低噪声石英玻璃微电极。仪器全程无加热耗材损耗、加热无残留污染，激光器额定使用寿命可达15年以上，运行稳定、操作安全简便，功能全面覆盖市面所有传统电阻加热拉制仪。

本产品分为两款细分型号，适配不同管径玻璃毛细管，分工明确，覆盖从超细光纤到常规实验玻璃管全场景需求：

l HL-2000C：适配玻璃管外径0.6mm~1.8mm，其中1.2mm外径玻璃管加热熔融效果**，主打常规实验室大管径玻璃针制备；

l HL-2000X：适配玻璃管外径0.125mm~0.6mm，主打超细光纤、纳米喷雾专用小直径熔融石英毛细管加工。

两款机型均支持定制各类锥形缩肩结构与超细针尖，出厂预设10nm~10μm全规格光纤尖端标准程序，满足从常规电生理到纳米光学尖端科研全需求。

二、仪器简介

HL-2000系列激光拉制仪沿用成熟水平夹持拉制结构，采用非接触式CO₂激光加热方案，核心依靠光学光路聚焦激光能量完成玻璃熔融拉制，整机核心系统配置如下：

l 激光加热系统：搭载工业级CO₂激光器，发射10.6μm红外激光，波长匹配玻璃SiO₂晶格谐振频率，可高效熔化石英、硼硅、铝硅全品类玻璃；

l 光学聚焦系统：高精度反射镜+集成光路组件，精准聚焦激光光斑，加热位置可控；反射镜可拆卸，支持人工清洁维护；

l 主控操作系统：嵌入式微处理器，7寸彩色电容触摸屏，屏幕分辨率1024×600，可视化参数编辑，操作直观易懂；

l 拉力控制系统：电磁铁无级拉力调节，0~255级精准可调，保证双侧拉制力度一致；

l 夹持定位系统：双侧对称夹爪结构，固定玻璃管两端，保障单次拉制出两支完全对称玻璃针；

l 程序存储系统：内置存储模块，可保存1000组独立拉制程序，单程序支持8行参数分步编程；

l 可编程参数：每行程序可独立设置激光功率、激光扫描宽度、阈值速度、延迟时间、硬拉强度五大核心参数。

CO₂激光热源核心优势

1. 非接触加热，无铂铱加热丝接触污染，玻璃针表面无任何金属残留；

2. 激光可瞬时通断，断电后无余热残留，冷却过程全程可控；

3. 可精细化编程激光能量与加热区域，适配不同玻璃材质熔融需求；

4. 无加热耗材老化、烧毁问题，激光器超长寿命，终身无需更换加热元件。

三、基本原理

激光拉制仪整体流程与传统电阻加热拉制仪一致，分为激光加热→玻璃软化→反向拉动→快速冷却定型四大阶段，核心差异为非接触激光加热，无余热干扰，成型精度远高于传统设备，具体流程如下：

1. 激光加热阶段：CO₂激光器发射10.6μm红外激光，经光路反射镜精准聚焦至玻璃管预设加热点位；玻璃吸收激光光能并转化为热能，局部快速升温至熔融状态；全程非接触加热，玻璃表面无任何杂质残留。

2. 玻璃软化阶段：通过调节激光功率与扫描宽度，精准控制玻璃受热面积与温度；系统内置速度传感器实时监测玻璃软化粘度，自动判定**拉制时机，弥补传统加热丝温度不可精细化调控的缺陷。

3. 反向拉动阶段：玻璃粘度达到标准阈值后，双侧电磁铁拉头同步反向水平匀速拉伸，熔融玻璃段逐步形成锥形结构，*终尖端均匀断裂，生成两支对称玻璃针。

4. 冷却定型阶段：激光光源可瞬间关闭，无传统加热丝余热干扰，玻璃尖端可自主快速降温定型；通过调控激光功率、扫描宽度、拉力、拉伸速度、四大参数，实现针尖尺寸、锥度高度高度一致，批次重复性极强。

四、设计理念

（一）行业用户核心痛点

1. 传统电阻加热拉制仪温度上限不足，无法熔化石英玻璃，高端光学、低噪声电生理实验无法开展；

2. 铂铱加热丝长期高温工作易老化、烧断，更换耗材成本高，且加热丝会在玻璃表面留下金属残留，干扰高精度实验数据；

3. 加热丝断电后存在大量余热，玻璃冷却不可控，针尖锥度、尺寸一致性差，实验重复性低；

4. 传统设备管径适配范围窄，更换不同粗细玻璃管必须更换加热片，调试流程繁琐；

5. 进口激光拉制仪售价高昂、维护成本高，国内售后响应慢，国产化高性能激光拉制设备长期存在空白。

（二）产品设计理念

1.突破材质限制，支持石英玻璃拉制：依托CO₂激光高温加热能力，可稳定熔化石英玻璃，填补国产设备石英电极制备空白，适配低荧光、高强度高端实验；

2.洁净无残留加热：非接触式激光加热，全程无金属部件接触玻璃，保证玻璃针洁净度，适配质谱、光学等高洁净要求场景；

3.零余热精准控温：激光瞬时启停，彻底消除余热带来的成型误差，大幅提升针尖尺寸重复性；

4.免耗材长效运行：无加热丝耗材，激光器15年超长使用寿命，彻底免去耗材更换成本与停机维护时间；

5.双机型全覆盖径：大小管径双机型拆分，覆盖0.125mm~1.8mm全规格玻璃管，光纤、常规电极管无需更换设备一机通用；

五、功能详解

（一）程序编辑与管理功能

1.多行分步编程：单程序**支持8行分步参数设置，每行独立配置循环次数、激光功率、扫描宽度、拉力、速度及冷却模式；

2.大容量程序存储：整机可存储100组独立自定义程序；

3.便捷程序复用：支持程序一键复制、粘贴，成熟参数可直接复用；

4.程序安全锁存：支持程序写保护功能；

5.出厂预置标准程序：内置0~13号共14套验证完成的标准程序，覆盖膜片钳、显微注射、纳米喷雾、色谱柱等主流实验场景；

6.自定义程序备注：支持中英文程序命名备注。

（二）核心可调参数范围及定义

1.激光功率：调节区间 0~999，控制激光器输出能量，决定玻璃毛细管熔融温度与软化程度；

2.扫描宽度：调节区间 0~15，控制激光横向加热覆盖范围，改变玻璃受热段长短与针尖锥度形态；

3.拉力：调节区间 0~255，控制电磁铁拉伸作用力，直接影响尖端粗细、针尖锥段总长度；

4.拉伸速度：调节区间 0~255，控制玻璃软化后拉头移动快慢，适配不同壁厚、材质玻璃的熔融粘度；

5.延迟冷却模式：调节区间 0~255，激光停止加热后、正式拉伸动作前设置静置间隔，适配大管径、厚壁硬质玻璃管。

（三）两种冷却模式适配场景

1.时间模式（通用常规款）：适用于常规薄壁玻璃管、膜片钳电极、普通显微注射针；玻璃达到预设拉伸速度后立即启动冷却，冷却时长固定，工艺简单重复性高。

2.延迟模式（厚壁/大管径专用）：适用于外径偏大、管壁较厚的石英玻璃及普通玻璃管；激光停止加热后预留自然降温时间，再启动拉力拉伸，有效缩短针尖锥度，优化厚壁管成型效果。

（四）辅助实用功能

1.激光热值自动测试：自动检测当前玻璃管熔融所需标准激光功率；

2.整机开机自检：开机自动扫描激光模块、光路、拉力系统、传感器全部硬件，故障实时弹窗报警；

3.出厂标准程序推荐：新手可直接调用14套成熟预置程序，开箱即用；

4.全维度硬件诊断系统：包含激光器状态检测、光学光路检测、拉力系统检测、速度传感检测四大独立诊断模块，快速定位设备故障。

六、产品核心特点

1.搭载工业级CO₂激光，全品类玻璃可拉制；

2.非接触激光加热，零金属残留物；

3.激光光源瞬时启停，无加热余热干扰，冷却过程完全可控，针尖成型一致性大幅提升；

4.激光器额定使用寿命超15年，无加热丝耗材损耗，终身无需更换加热部件；

5. 7寸高清彩色电容触摸屏，参数分区清晰，触控操作灵敏；

6.支持100组程序大容量存储，单程序*多8行分步参数，适配复杂拉制工艺；

7.出厂预设10nm~10μm全规格光纤尖端程序，光纤制备无需额外调试；

8.程序自带写保护锁，防止参数误修改；

9.支持程序复制粘贴功能，成熟参数一键复用；

10.整机开机全自检，四大诊断模块全覆盖，故障快速排查；

11.优化高精度速度检测电路，玻璃粘度感知更灵敏，批次针尖重复性误差＜1%；

12.稳定制备≤0.03μm超细针尖，单次拉制两支完全对称玻璃针；

13.双机型覆盖0.125mm~1.8mm超宽管径范围；

14.内置激光安全互锁屏障，杜绝激光泄漏，保障操作人员人身安全；

15.整机无易耗加热配件，维护成本极低；

七、产品用途（分型号/材质/场景）

（一）按设备型号划分用途

HL-2000C（适配0.6mm~1.8mm玻璃管）

1.电生理实验：膜片钳电极、细胞内记录电极制备；

2.显微操作实验：细胞显微注射针、单细胞捕获针制备；

3.生殖医学：细胞吸附针、细胞核移植针制备；

4.微纳加工：微流控连接针、生物3D打印喷头、电化学传感探头制备。

HL-2000X（适配0.125mm~0.6mm玻璃管）

1.纳米质谱实验：纳升电喷雾纳米尖端制备；

2.光学科研：近场扫描光学显微镜探针、锥形光纤加工；

3.前沿微纳实验：超细针尖液体操控、纳米尺度光学器件制备。

（二）按玻璃材质划分用途

1.硼硅酸盐玻璃：常规电生理、细胞显微注射等通用实验室场景，性价比**；

2.铝硅酸盐玻璃：需要高硬度、高耐磨、高耐久性电极的长期实验场景；

3.石英玻璃：低荧光背景、高机械强度、高精度光学实验，包含深部脑区电生理记录、纳米光学成像等高端科研场景。

（三）按使用场景划分用途

1.常规生物实验室：电生理记录、胚胎显微注射、微流控芯片研发、生殖医学研究；

2.纳米光学实验室：质谱分析、超分辨光学成像、光纤器件研发、超细微纳探针制备。

八、产品技术参数

1. 适用玻璃管外径

HL-2000C：0.6mm-1.8mm 外径玻璃管，1.2mm 加热**

HL-2000X：0.125mm-0.6mm 外径玻璃管

2. 适配玻璃材质：硼硅、铝硅、石英玻璃

3. *小可控尖端直径：≤0.03μm

4. 拉制重复性误差：<0.1μm

5. 整体拉制规格范围：0.01μm-20μm

6. 程序存储容量：100 组

7. 单程序**参数行数：8 行

8. 出厂预置程序 HL-2000C/X：膜片钳、细胞内记录、纳米喷雾、微注射等

9. 仪器外形尺寸：760×350×350mm

10. 设备净重：47kg

11. 供电规格：AC220V 50Hz

12. 整机额定功率：500W（峰值 750W）

九、主要耗材与维护配件

1. 玻璃毛细管耗材

石英玻璃管（激光机型专用）

标配现货规格：MS075375（0.075×0.365×1000mm）、MS100375（ 0.100×0.365×1000mm）；其余非标管径可定制。
使用注意事项：HL-2000X**适配管径0.6mm，禁止使用超规格石英玻璃管；0.6mm-1.8mm

大管径石英玻璃管统一选用HL-2000C加工。

硼硅酸盐/铝硅酸盐玻璃管

常规现货全规格：1.0×0.5mm、1.0×0.58mm、1.0×0.75mm、1.0×0.78mm、1.2×0.69mm、1.2×0.94mm、1.5×0.86mm、1.5×1.10mm；标准长度100mm，支持带丝版本定制。

2. 光学维护配件（**需定期维护部件）

核心维护部件为光路反射镜；加工带树脂表皮玻璃管时，激光燃烧烟尘会附着镜面，影响激光聚焦精度。

十、标准出厂配置清单

1. 仪器主机，型号 HL-2000C / X，数量 1 台，按需选型

2、设备电源线，规格 2M 3×1.5 品字三插，数量 1 根，国标通用电源线

3、内六角扳手，规格 2.5mm，数量 1 个

4、内六角扳手，规格 1.5mm，数量 1 个

5、设备防尘罩，整机定制款，数量 1 个

6、产品合格证，原厂标配，数量 1 张
