联启未来 MIP-23高精度多通道纳升注射泵

一、产品介绍

MIP-23纳升泵是武汉联启未来生物技术有限公司自研推出的四通道独立程控式纳升级精密注射仪器，专为生命科学领域**微量液体给药、样本注射场景研发，可**全系兼容BSD-B/S/T全系列脑立体定位仪，构建一站式动物脑部精准定位+纳升精准给药一体化实验系统。仪器依托高精度步进电机微步细分驱动技术，实现*低0.01nL极限微量注射控制，彻底解决传统微量注射设备剂量偏差大、给药不稳定、无法适配脑部深部给药的行业痛点，是神经药理、发育生物学、昆虫遗传、水生生物研究领域不可或缺的核心微量注射设备。

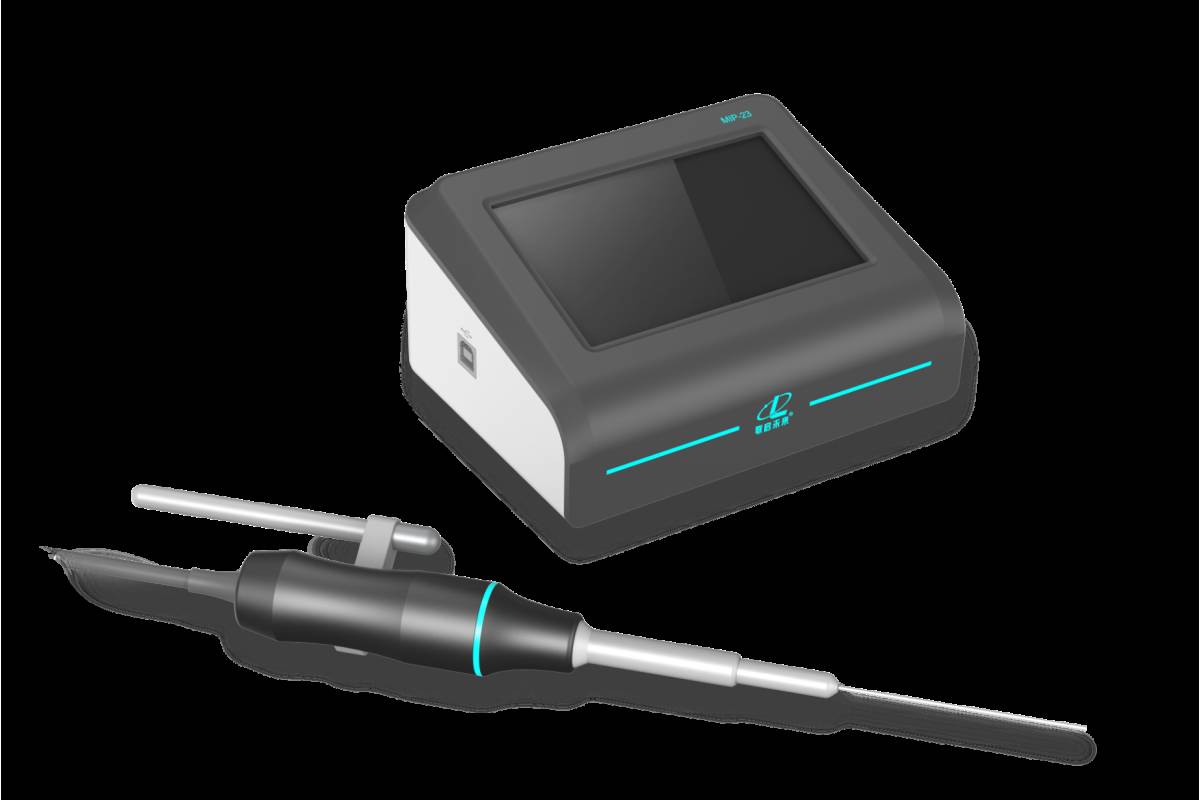

整机采用泵体与控制器分体式结构，泵头机身小巧紧凑，可直接夹持固定于BSD系列脑立体定位仪三维操作臂上，无需额外转接工装，定位坐标与注射路径完全同步，杜绝分体设备拼接带来的针尖位移偏差；支持四通道独立编程控制，可满足单脑区单点给药、双侧脑区同步等量给药、多靶点时序给药等复杂脑部给药实验，同时覆盖昆虫、鱼类、啮齿类多模式动物微量注射全场景。

二、仪器简介

MIP-23纳升泵采用分体模块化设计，整机由程控控制器、精密油压泵头、专用玻璃注射针、全套密封耗材及外接控制配件五大模块组成，结构简洁易拆装，适配实验室无菌手术环境，整机已通过CE权威认证，符合欧盟机械安全与电磁兼容标准，可适配国内外各类标准化动物实验室。

（一）整机三大核心硬件模块

1. 精密油压泵头（型号：MIP-23-G）：内置原厂PDNP-49高精度钢针活塞，由闭环步进电机直接驱动，传动无回程间隙、无液体脉动；泵头外形尺寸240×55×39mm，机身轻薄，可直接夹持安装于BSD系列脑立体定位仪通用夹持组件，安装后不遮挡手术视野，不影响定位仪三轴位移调节；采用油压传动方案，依托矿物油介质传导推力，保证液体推送全程无压缩、剂量极小偏差。

2. 五寸触控程控控制器：搭载5寸工业级电容触摸屏，屏幕分辨率800×480，背光亮度可调，昏暗无菌手术室清晰可视；支持1-4通道完全独立参数设置与程序编辑，各通道运行互不干扰；内置独立存储芯片，自动保存历史实验参数，开机无需重复调试；支持中英文一键切换，适配国内外科研人员操作习惯。

3. 专用玻璃注射针及密封组件：标配外径1.14mm、内径0.53mm标准化毛细玻璃管，适配脑部微创注射，针尖创口极小，大幅降低脑组织损伤；搭配双层密封结构（玻璃针密封圈+活塞密封环），全程维持泵内密闭负压环境，杜绝漏液、进气导致的注射失效问题。

（二）设备资质认证

整机已取得CE合规认证，证书编号：M.2025.206.C117662，符合2006/42/EC机械指令、2014/30/EU电磁兼容性指令双重标准，认证有效期至2030年4月23日，设备电磁干扰极低，可搭配电生理设备同步开展给药+信号记录联合实验，不会干扰微弱神经电信号采集。

三、基本工作原理

MIP-23纳升泵采用步进电机微步细分驱动+油压介质间接传动核心工作原理，利用不可压缩矿物油作为动力传导介质，规避气体压缩、液体直接推送带来的剂量误差，配合BSD脑立体定位仪使用时，可实现「三维坐标精准定位+纳升剂量精准给药」双重精度闭环，完整实验流程分为充油、取样、靶向注射三大标准化阶段：

1. 前置充油阶段

实验前使用配套矿物油注射针，向毛细玻璃针内部完整填充矿物油/石蜡油等非压缩介质，彻底排空针管内全部空气；完成充油后将玻璃针固定至泵头接口，拧紧双层密封环保证整体气密性。空气会直接造成注射剂量漂移，充油步骤为保障纳升级精度的核心前置操作，不可省略。

2. 负压取样阶段

通过触控面板设置取样速度与取样体积，控制器驱动步进电机带动钢针活塞向后回撤，针管内部形成稳定负压，精准抽取前端待注射药液；设备取样速度区间0.01-230nL/s，可根据药液粘稠度灵活调速，高粘稠药液可低速平稳取样，避免药液气泡产生。

3. 靶向注射阶段

将安装好注射针的泵头固定于BSD脑立体定位仪操作臂，完成前囟零点校准与靶向脑区坐标定位后，启动注射程序；步进电机按照预设参数匀速推动活塞，通过内部矿物油平稳推动前端药液排出，全程无脉冲式液体波动；可设置注射速度、留针间隔、循环注射次数，适配脑部慢推给药、多次间断给药等不同实验方案，配合立体定位仪深度坐标，精准控制药液作用脑区深度。

四、行业痛点与产品设计理念

（一）传统纳升注射设备行业核心痛点

1. 极限微量注射精度不足：常规注射泵*小分辨率仅0.1nL，1nL以下超微量给药误差大幅超标，无法满足脑组织精准微量给药实验要求；

2. 多次注射一致性差：普通设备传动存在回程间隙，相同参数下多次给药剂量偏差大，实验数据重复性差，无法支撑对照实验；

3. 多设备拼接适配困难：市面注射泵无法直接匹配脑立体定位仪，需要额外转接支架，拼接后易出现针尖晃动、坐标偏移，破坏脑部定位精度；

4. 操作界面繁琐复杂：老式设备依靠实体按键调节参数，无可视化界面，程控设置难度高，新手学习周期长；

5. 通道拓展能力受限：大多为单/双通道设备，无法同步完成双侧脑区对称给药，双侧实验需要分两次操作，实验变量不可控；

6. 进口设备成本居高不下：WPI、Drummond等进口纳升泵采购价高昂，配件采购周期长，国内无本地化售后，设备故障直接耽误科研进度。

（二）产品设计理念

1. 0.01nL极限分辨率，**微量给药：搭载闭环高精度步进电机，配合专属微步细分驱动算法，体积分辨率低至0.01nL，速度分辨率0.01nL/s，支撑超微量脑部给药实验；

2. 油压无脉动传动，保证注射一致性：采用矿物油介质传动，消除机械活塞直接推液的脉动误差，设备重复注射精度≤±0.5%，批次实验数据高度一致；

3. 原生适配BSD立体定位仪，一体化免转接：泵头尺寸与夹持结构完全匹配联启未来全系脑立体定位仪，直接夹持安装，定位与注射坐标完全同步，无需二次校准；

4. 触控可视化操作，降低上手门槛：5寸高清触控屏全图形化界面，参数一键设置，实验数据实时显示，无需复杂按键组合，新手5分钟即可熟练操作；

5. 四通道独立程控，支持双侧同步给药：4通道完全独立控制，可单独设置每一路注射参数，支持多通道编组同步启动，**适配BSD-T双臂定位仪双侧脑区同步对照实验；

6. 全场景注射模式覆盖，适配多元实验：集成手动点动、单次定量、程控循环、多通道编组四大模式，支持留针延时、自动排空、针尖自检等辅助功能，覆盖全部微量注射实验需求；

7. 高性能国产平替+本土化全链路售后：整机性能对标进口一线纳升注射设备，采购及维护成本降低60%以上，全系耗材现货直发，搭配24小时线上技术支持与线下上门调试服务，可同步提供脑立体定位仪+纳升泵联动调试指导。

五、功能详解

（一）多模式注射功能

l 单次手动注射：支持触控屏一键启停+外接脚踏开关双重控制，显微手术过程中可解放双手，专注动物头部与针尖位置调节，适配术中即时单次给药；

l 程控循环注射：可自定义注射体积、注射速率、循环次数（1-8000次）、针后留针延时（0-999s），设备自动完成连续循环给药，适用于长时程慢性给药实验；

l 四通道编组同步注射：支持*多4个通道同步联动启动，各通道可独立设置参数或统一参数，搭配双臂脑立体定位仪实现左右脑完全对称同步给药，消除人工操作时序误差。

（二）精细化手动操作功能

l 支持按量吸入、按量排出、一键活塞归位、一键管路排空、整机参数复位校准六大基础手动功能；

l 内置针尖通畅自检功能，一键输出10nL标准液滴，快速判断针尖是否堵塞，避免手术中注射失效；

l 实时显示单通道已注射次数、已注射总体积、剩余药液体积，全程可视化监控给药状态。

（三）系统通用设置功能

l 单位自由切换：支持nL/s、nL/min两种流速单位一键切换；

l 人机界面调节：中英文界面切换、屏幕背光亮度调节、操作提示音量调节；

l 断电参数记忆：突发断电后自动保存当前所有通道参数，重启后直接接续实验，无需重新编程调试。

六、产品核心特点

1. 极限注射分辨率0.01nL，支持1nL以下超微量精准给药；

2. 流速分辨率低至0.01nL/s，快慢流速无极调节，适配不同药液粘度与实验需求；

3. 油压无脉动传动结构，重复注射精度≤±0.5%；

4. 四通道独立驱动控制，通道之间互不干扰，可同时开展多组不同参数给药实验；

5. 单针**储液容量4500nL（4.5μL），满足长时程连续给药需求；

6. 吸取/注射双向流速统一：0.01-230nL/s，取样与给药速度匹配度高；

7. 程控循环**支持8000次连续注射，间隔时间*长可达999秒，适配慢性给药模型；

8. 5寸工业电容触控屏，高背光可视，适配弱光操作环境；

9. 分体式泵体与控制器设计，泵头小巧轻便，不占用操作空间；

10. 原生适配全系BSD脑立体定位仪，免转接支架，坐标零偏差；

11. 触控+脚踏双控制模式，适配双手操作场景；

12. 双层密封防护结构，针管气密性优异，杜绝进气漏液问题；

13. 宽电压全球通用电源AC100-240V；

14. 整机电磁兼容优化，可与电生理设备同步运行，无信号干扰；

15. 自动参数断电记忆功能，意外断电无需重新调试程序；

16. 全配件标准化，耗材通用易采购，维护成本远低于进口设备；

17. 支持单侧单点给药、双侧同步给药、多靶点时序给药全场景脑部实验；

18. CE认证合规整机，符合欧盟实验室设备安全标准，可用于国内外科研课题。

七、产品适用领域与适配实验场景

（一）搭配BSD脑立体定位仪核心应用（主打场景）

1. 大小鼠单脑区定点纳升药物微量注射、神经递质局部干预；

2. 大小鼠双侧大脑对称同步给药，构建严格对照动物模型；

3. 脑部荧光染料示踪、病毒载体微量注射、神经干细胞精准递送；

4. 电生理信号记录同步给药，分析药物对神经放电活动的实时影响。

（二）其他独立应用场景

1. 昆虫转基因显微注射、虫卵微量药物干预；

2. 斑马鱼、爪蟾水生生物胚胎显微注射；

3. 单细胞分析微量加样、微流控芯片精准液路控制；

4. 各类需要纳升级别稳定、无脉动液体输送的微观科研实验。

八、产品技术参数

产品型号：MIP-23

活塞杆总行程：25.40mm

适配标准玻璃注射针规格：外径 1.14mm，内径 0.53mm

单针**储液总容量：4500nL / 4.5μL

吸取 / 注射双向速度范围：0.01-230 nL/s；0.60-13800 nL/min

单次注射体积可调范围：0.01-4500nL

程控循环注射次数：1-8000 次

针后留针间隔时间：0-999 秒

**独立控制通道数：4 通道（全通道独立可编程）

*小体积分辨率：0.01nL

*小速度分辨率：0.01nL/s/ 0.6nL/min

重复注射精度：≤±0.5%

触控屏幕参数：5 寸工业电容触摸屏，分辨率 800×480

泵头外形尺寸：240×55×39mm

控制器外形尺寸：153×120×76mm

供电规格：AC100V-AC240V，50/60Hz 宽电压

整机重量：2.9kg

九、主要耗材与拓展选配配件

1. 一次性耗材

l 专用毛细玻璃管：型号Φ1.14×0.53-100，设备原生适配规格，可直接上机使用，也可搭配实验室拉针仪二次拉制针尖，50支/包；

l 双层密封耗材：玻璃针密封圈（MI-004）、活塞密封环（MI-0.5）；

l 填充介质配件：标配G26-60矿物油注射针。

2. 原厂耐久配件

l 内置钢针活塞（PDNP-49）：泵头核心传动部件，原厂标配预装，磨损后可单独更换；

l 脚踏开关（MDFS-67）：外接手动控制配件；

l 全套供电线材：专用电源适配器、90°弯角品字电源线，适配实验室常规插座。

十、标准出厂配置清单

1. MIP-23-G 精密油压泵头 ×1 个（内置预装 PDNP-49 钢针活塞）

2. MIP-23 四通道程控控制器 ×1 台

3. GSM60A12-P1J 专用电源适配器 ×1 个

4. 品字弯角线 90° 弯角电源线 ×1 根

5. MDFS-67 脚踏控制开关 ×1 套

6. MI-004 玻璃针密封圈 ×1 个

7. MI-0.5 活塞注射针密封环 ×1 个

8. Φ1.14×0.53-100 专用毛细玻璃管 ×50 支

9. G26-60 矿物油填充注射针 ×1 支

10. 原厂标配产品说明书 + 合格证书 × 各 1 份

联启未来提供全面、及时的售后服务体系。仪器自验收之日起提供一年免费保修服务，核心产品均配备详细的保修卡和操作手册，并设有用户服务专线（027-84******），提供24小时本地化技术支持与快速响应。公司可为客户提供上门安装调试、操作培训、故障诊断与维修、原厂配件供应等全链条服务。对于超出保修范围的情况（如用户使用不当、自行拆解、自然灾害及消耗品正常损耗等），公司同样提供收费维修与配件更换服务。此外，作为一家具备自主研发与整机量产能力的生产型企业，联启未来可根据客户需求提供定制化产品开发和实验方案配套服务，全方位保障科研实验的连续性与设备运行的稳定性。
