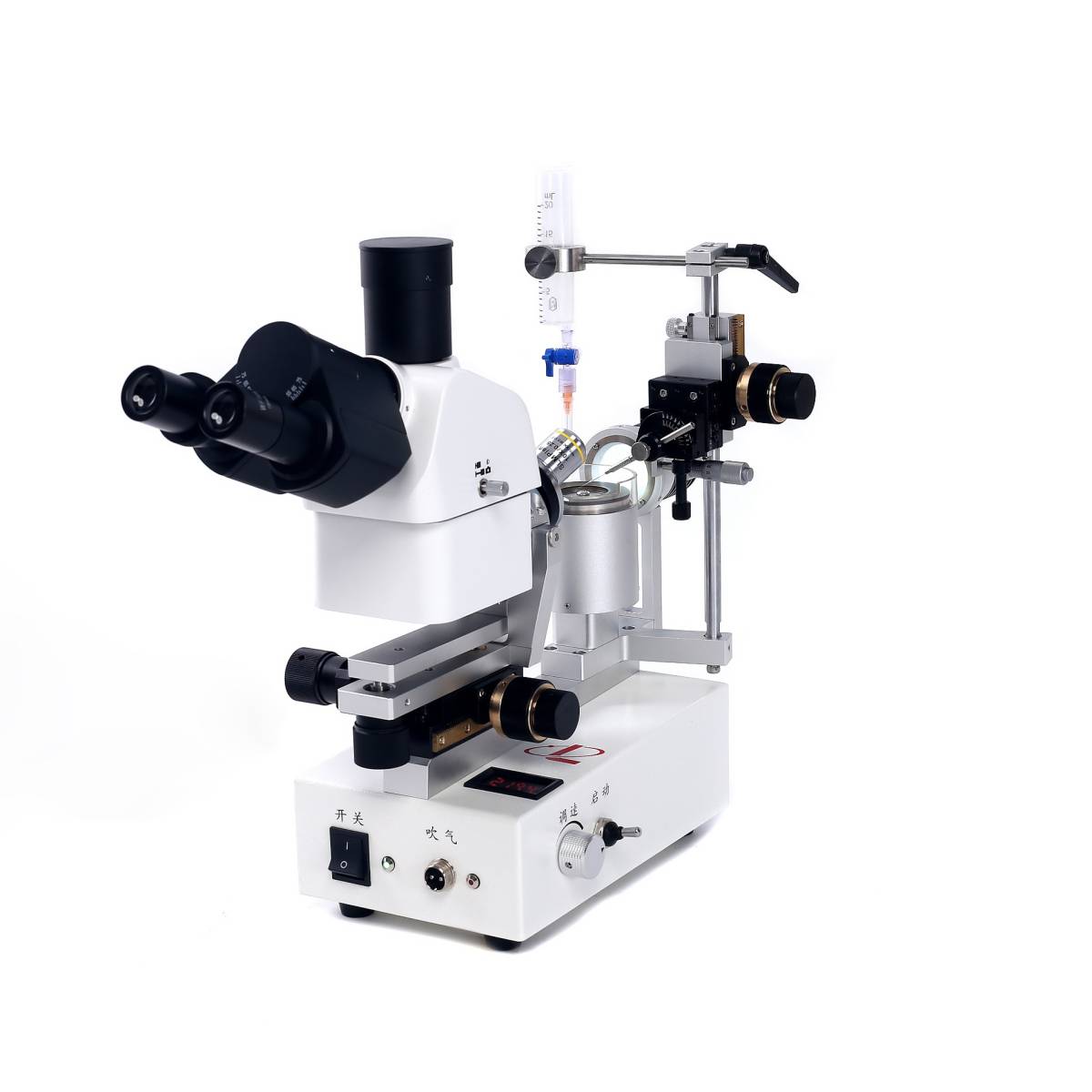

PG-22C精密磨针仪

一、产品介绍

PG-22C磨针仪是武汉联启未来生物技术有限公司推出的一款专为玻璃微电极精细研磨设计的精密研磨设备，可适配市面主流垂直/水平玻璃拉制仪，也可与同系列CL-23C垂直拉制仪无缝配套，完成玻璃毛细管拉制成型+尖端精密研磨全流程自动化制备。该仪器主要用于对拉制后的玻璃电极尖端进行二次精细研磨，精准修正针尖开口尺寸、研磨角度与尖端形貌，弥补单纯拉制工艺无法实现斜口、平齐口、锯齿口等特殊针尖结构的短板，进一步提升针尖实验适配性，广泛应用于电生理学、显微注射技术、辅助生殖、微流控芯片等生物科研核心领域。

适用领域

1. 辅助生殖领域：ICSI单精子注射针、胚胎活检针、持卵固定针精细化研磨制备，满足试管婴儿相关显微操作实验；

2. 电生理学领域：玻璃记录微电极尖端阻抗校准研磨，定制特定尖端形貌，保障神经电信号采集稳定性；

3. 细胞生物学领域：单细胞显微注射针、细胞捕获针尖端开口打磨，适配各类活细胞精准注射实验；

4. 微流控技术领域：微流控芯片专用连接探针、流体控制针尖端口精加工，保证液路密封与流体稳定性；

5. 模式动物实验：小鼠、爪蟾等模式动物颅内注射针尖端修磨，统一针尖参数，降低实验变量误差。

二、仪器简介

PG-22C磨针仪采用一体化台面集成设计，将格里诺高倍光学观察系统、变频精密研磨系统、多维位移调节系统、气液辅助清洁系统整合于同一机身，无需外接独立设备，台面占用空间小，可与各类玻璃拉制仪并排摆放、配套联动。仪器整体尺寸为347×235×386mm（长×宽×高），净重7.3kg，机身结构稳固，研磨过程无机身抖动，保障微米级研磨精度。电源支持AC100V~AC240V全球宽电压输入，国内外实验室均可直接适配供电。

（一）整机核心硬件组成

1. 光学显微镜观察系统：标配10倍目镜+5倍/10倍物镜，基础放大倍率50倍、100倍；可选配20倍目镜、20倍/50倍物镜，**可实现1000倍高清观测，镜筒自带三目摄像头接口，可外接成像系统留存研磨过程影像；

2. 金刚石磨盘研磨系统：标配6000目高耐磨金刚砂磨盘，支持10000目、12000目高精度磨盘选配，变频电机驱动，转速全程可调且实时数显，研磨盘面运转平稳无偏心抖动；

3. 多维可调持针器系统：内置高精度机械量角器，研磨角度0-90°无级可调；搭配Z轴升降、水平位移双调节结构，支持360°针管旋转，兼容多规格玻璃管夹持；

4. 精密Z轴升降系统：总行程50mm，粗调旋钮6.5mm/rev实现针尖快速定位，微调旋钮0.29mm/rev实现微米级精准进给；

5. 滴水冷却除尘装置：持续向研磨盘面滴水降温，及时带走玻璃研磨碎屑，避免碎屑粘连盘面影响研磨平整度，配套独立排水管实现废水统一收集；

6. 脚踏式吹气防堵系统：持针管内置吹气通道，外接脚踏开关独立控制吹气启停，可接外部气源，推荐压力0-0.8MPa，实时吹除针尖内部碎屑；

7. 宽域LED冷光源：亮度连续可调，无频闪无热辐射，避免光源发热影响针尖形貌；

8. 垂直转接杆配件：标配专用垂直转接杆，支持垂直方向针尖研磨。

（二）设备认证信息

CE认证证书编号：M.2025.206.C117661；符合2006/42/EC机械指令、2014/30/EU电磁兼容性指令，认证有效期至2030年4月23日，整机安全与电磁干扰指标符合欧盟实验室设备准入标准，可合规出口海外实验室。

三、基本原理

PG-22C磨针仪采用变频盘面磨削+实时视觉观测+气液协同清洁一体化研磨原理，依托高速平稳旋转的金刚石磨盘，对拉制完成的玻璃针尖进行定点可控磨削，全程显微镜实时可视化监控，整套流程分为四大闭环阶段，操作逻辑清晰、研磨精度可控：

1. 安装定位阶段：将拉制完成的玻璃毛细管夹持至设备持针管，通过内置高精度量角器设定目标研磨角度（0-90°）；通过Z轴粗调旋钮将针尖移入显微镜视野，再通过微调旋钮精准靠近磨盘表面，完成研磨前对位校准。

2. 可控磨削阶段：启动研磨电机，根据针型需求设定80-3000rpm合适转速，同步开启滴水冷却装置；通过Z轴微调旋钮控制针尖缓慢贴合磨盘，利用金刚砂硬质颗粒对玻璃针尖进行均匀磨削，显微镜全程实时观测针尖形貌变化，随时修正进给量与研磨角度。

3. 内腔清洁阶段：研磨全过程可通过脚踏开关按需开启吹气功能，洁净气流持续吹扫针尖内腔，及时排出研磨产生的微米级玻璃碎屑，彻底解决针尖堵塞、孔径不均匀等常见问题。

4. 停机取针阶段：针尖研磨至目标尺寸与形貌后，先通过微调旋钮抬升针尖脱离磨盘，再粗调快速复位；关闭研磨电机、滴水与吹气系统，取下玻璃针即可投入后续实验，无需额外二次清洁处理。

四、设计理念

（一）传统磨针仪行业痛点

1. 研磨精度不可控：普通设备电机运转抖动大，盘面偏心明显，无法实现微米级精准研磨，针尖尺寸一致性差；

2. 角度调节精度不足：简易量角器刻度误差大，无法精准固定0-90°任意研磨角度，难以制备标准30°渐变注射针尖；

3. 针尖堵塞率高：研磨碎屑极易进入针尖内腔，超细针尖几乎无法自行排屑，造成成品针报废率居高不下；

4. 研磨过程盲操作：无高清显微观测系统，操作人员仅凭经验判断研磨进度，新手调试成本极高；

5. 耗材使用寿命短：普通砂磨盘耐磨性差，频繁更换增加实验耗材成本与停机调试时间；

6. 设备适配性差：市面多数磨针仪无法匹配常规拉制仪针型参数，拉制+研磨设备参数不互通，实验调试流程繁琐；

7. 进口设备成本高昂：进口同类设备售价高、配件供货周期长，售后维护响应慢，国内实验室使用成本压力大。

（二）产品设计理念

1. 变频稳速研磨，杜绝盘面抖动：搭载专用变频驱动电机，全转速区间运转平稳，消除盘面偏心误差，保障同批次研磨针尖尺寸误差＜3%；

2. 高精度角度锁定，标准化针型复刻：机械式精密量角器，角度刻度无误差，可精准复刻标准30°生殖医学专用针尖角度，统一实验参数；

3. 气液双重防堵设计，降低报废率：滴水冷却除尘+脚踏吹气内腔清洁双系统联动，兼顾盘面清洁与针尖内腔排屑，超细针尖报废率降低90%以上；

4. 全程可视化研磨，零经验上手：高倍光学显微系统搭配高亮LED光源，研磨全过程直观可见；

5. 高耐磨金刚石磨盘，减少耗材更换：标配工业级金刚砂磨盘，耐磨性远超普通砂盘，延长耗材更换周期，降低长期使用成本；

6. 通用夹持规格，适配全系拉制仪：整机夹持规格覆盖实验室主流玻璃毛细管尺寸，可搭配市面绝大多数垂直、水平拉制仪使用，成套联动无需额外校准；

7. 高性价比国产替代+本地化售后：对标进口设备性能，大幅降低采购成本，搭配24小时国内本地化技术支持，配件现货直发，解决进口设备售后痛点。

五、功能详解

（一）研磨转速与位移调节功能

• 无级调速研磨系统：磨盘转速调节范围80-3000rpm，屏幕实时数字显示转速，粗磨选用高转速提升效率，精磨选用低转速保障精度，适配不同玻璃壁厚与针尖尺寸需求；

• Z轴双档位位移调节：50mm总升降行程，粗调6.5mm/rev用于针尖快速对位，微调0.29mm/rev用于微米级精密进给，精准控制磨削深度，避免针尖过磨断裂；

• 水平位移调节：持针器水平可调行程0-13mm，可灵活调整针尖与磨盘接触位置，均衡磨盘损耗，延长磨盘使用寿命。

（二）角度与夹持调节功能

• 全域角度研磨：机械式量角器支持0-90°任意角度精准锁定，可加工斜口、直口、平行口、锯齿口各类针尖，满足多实验场景异形针需求；

• 全方位针管旋转：持针管支持360°自由旋转，可完成针尖周向均匀磨削，保证针尖圆周形貌对称；

• 多规格管材兼容夹持：持针杆适配1.0-2.0mm外径玻璃管，持针管标配1.0mm/1.2mm/1.5mm三种规格，覆盖实验室主流毛细管耗材规格。

（三）显微观测系统功能

• 分级光学放大：标配50倍、100倍观测倍率，选配后**可达1000倍，可清晰观测微米级针尖边缘形貌；

• 视区多维微调：视野左右±5°、上下±3°微调，显微镜焦距调节行程30mm，粗调6.5mm/rev、微调0.1mm/rev，快速锁定**观测视野；

• 三目成像拓展：镜筒预留摄像头接口，可外接显微成像系统，拍摄、保存研磨过程图片与视频。

（四）整机辅助功能

• LED冷光源照明：亮度连续无级可调，无热辐射，不会改变玻璃针尖温度导致应力形变；

• 滴水冷却除尘：可控滴水装置实时降温并清理盘面碎屑，保证研磨平面平整度；

• 脚踏独立吹气：可接外部气源，脚踏开关无手控干扰，操作人员可专注观测针尖研磨状态；

• 垂直研磨拓展：标配垂直转接杆，支持垂直方向针尖研磨，适配垂直微电极特殊加工需求。

六、产品核心特点

1. 变频稳速研磨电机，80-3000rpm宽域转速可调，转速实时数显，全区间运转无抖动；

2. 0-90°高精度机械量角器，角度无偏差，可标准化复刻；

3. Z轴双档位调节，粗调快速定位+微调精密进给，实现微米级无误差研磨；

4. 高倍光学显微系统，全程可视化研磨；

5. 气液双重防堵清洁系统，彻底解决超细针尖内腔碎屑堵塞难题；

6. 工业级金刚石磨盘，耐磨性能优异，耗材更换周期大幅延长；

7. 研磨精度覆盖0.5μm-200μm，全覆盖实验室所有玻璃针尖研磨需求；

8. 三目镜筒可外接成像设备，支持实验影像留存、参数存档与实验复盘；

9. 360°全域旋转持针结构，针尖周向研磨均匀，成品对称性更佳；

10. 全球宽电压适配，AC100V-240V通用市电；

11. 一体式集成机身设计，无需外接辅助设备，台面占用空间更小；

12. 独立脚踏吹气控制，解放双手，操作人员可专注观测研磨细节；

13. 无热辐射LED冷光源，杜绝玻璃针尖热应力形变；

14. 可搭配市面全系玻璃拉制仪。

七、常用针型原厂标准研磨工艺参数

八、产品技术参数

产品型号：PG-22C

适配玻璃管外径：1.0mm ~ 2.0mm

可研磨针尖直径范围：0.5μm ~ 200μm

磨盘转速调节范围：80rpm ~ 3000rpm（实时数显）

研磨角度调节范围：0°~90° 机械式精准锁角

Z 轴升降总行程：50mm

Z 轴粗调精度：6.5mm/rev

Z 轴微调精度：0.29mm/rev

标配磨盘规格：6000 目金刚石磨盘

显微镜标配倍率：50 倍、100 倍，**选配 1000 倍

吹气气压调节范围：0~0.8MPa

同批次针尖研磨误差：< 3%

仪器外形尺寸：347×235×386mm（长 × 宽 × 高）

设备净重：7.3kg

供电规格：AC100V~AC240V，50/60Hz 全球宽电压

整机额定功耗：60W

九、主要耗材与维护配件

1. 金刚石磨盘

磨盘为设备核心研磨耗材，长期高速磨削会出现盘面轻微损耗，建议定期更换。

标配6000目通用磨盘，适配绝大多数常规针型粗磨与精磨；针对超细针尖、高精密生殖医学针型，可按需选配10000目、12000目超细磨盘，研磨光洁度更高，针尖边缘无毛刺。

2. 多规格持针管

标配1.0mm、1.2mm、1.5mm三款持针管，适配实验室主流玻璃毛细管；

3. 辅助维护配件

• 滴水棉芯：滴水系统易耗件，保证水流均匀稳定，避免滴水忽大忽小影响研磨效果；

• 通气过滤芯：吹气系统防尘过滤配件，防止外界杂质进入气路，保护气路阀体；

• 显微镜防尘盖：日常停机防尘防护，保护光学镜头，延长显微镜使用寿命。

• 适配耗材说明

整机完全兼容外径1.0mm-2.0mm所有标准硼硅酸盐玻璃毛细管，可直接对接各类拉制仪成型玻璃针。

十、标准出厂配置清单

1. 仪器主机 PG-22A，1 台

2. 电源适配器 VGP-DC12V 48W，1 个

3. 持针管 NHT-10，1 个，适配 1.0mm 外径玻璃管

4. 持针管 NHT-12，1 个，适配 1.2mm 外径玻璃管

5. 持针管 NHT-15，1 个，适配 1.5mm 外径玻璃管

6. 持针杆 NHP20，1 个

7. 吹气管 1-2-80，1 个

8. 合格证，1 张

  联启未来提供全面、及时的售后服务体系。仪器自验收之日起提供一年免费保修服务，核心产品均配备详细的保修卡和操作手册，并设有用户服务专线（027-84******），提供24小时本地化技术支持与快速响应。公司可为客户提供上门安装调试、操作培训、故障诊断与维修、原厂配件供应等全链条服务。对于超出保修范围的情况（如用户使用不当、自行拆解、自然灾害及消耗品正常损耗等），公司同样提供收费维修与配件更换服务。此外，作为一家具备自主研发与整机量产能力的生产型企业，联启未来可根据客户需求提供定制化产品开发和实验方案配套服务，全方位保障科研实验的连续性与设备运行的稳定性。
