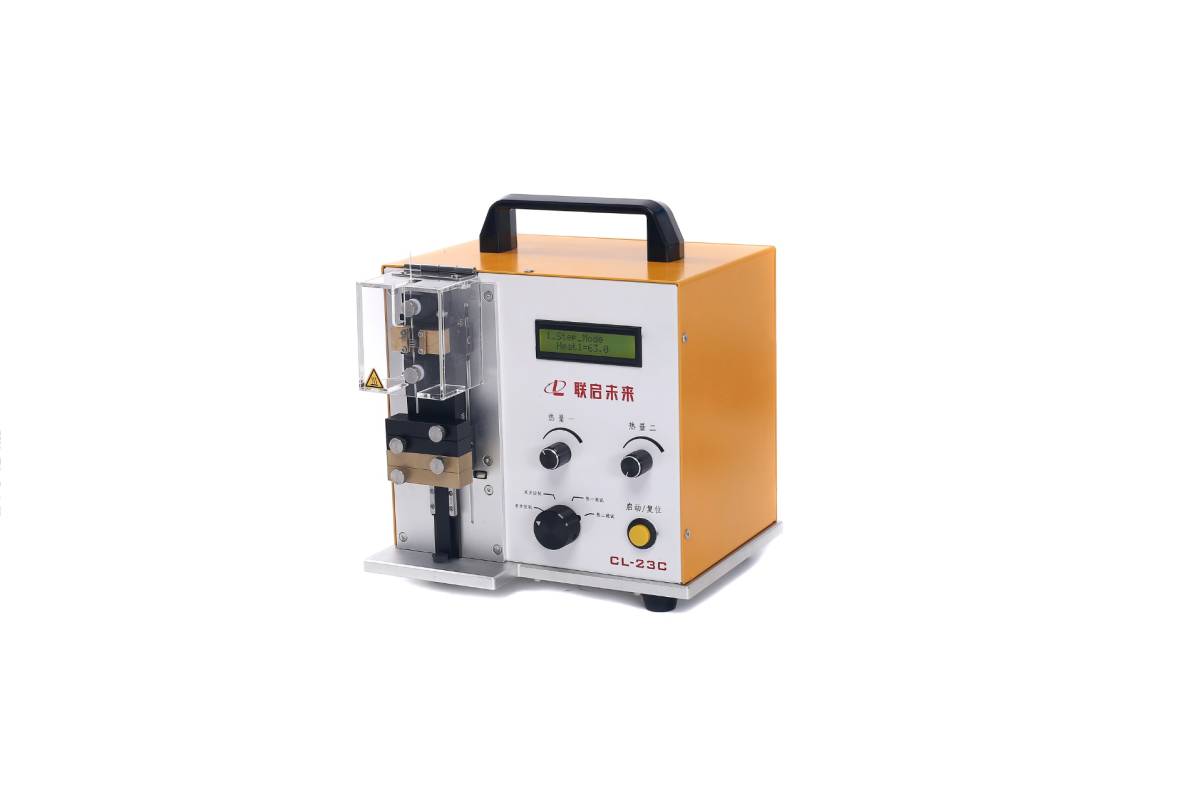

垂直拉制仪 CL-23C 产品详情

一、产品介绍

CL-23C垂直拉制仪是武汉联启未来生物技术有限公司自主研发生产的一款经济型垂直式玻璃微电极拉制设备，整机采用成熟重力下落式拉制原理，依靠合金加热丝加热熔融玻璃毛细管，搭配配重砝码实现纯重力自动下拉，无需复杂气压、激光辅助结构，操作简单、性价比高，可稳定批量制备多规格玻璃微针、微电极与显微探针。设备适配常规硼硅酸盐玻璃毛细管，广泛适配生物科研全场景电极与注射针制备需求。

二、仪器简介

CL-23C采用立式垂直一体化结构，玻璃毛细管竖直夹持、原位加热、重力自动下拉，结构简洁稳定，区别于水平拉制仪，可有效规避横向拉力偏差，保证同批次针尖一致性。整机体积小巧、自重轻便，适配常规实验室台面摆放，同时支持全球宽电压市电输入，适配国内外不同实验室供电环境。整机已完成欧盟CE合规认证，符合机械安全与电磁兼容标准，可合规出口海外实验室。

（一）整机核心硬件组成

1. 数显显示屏：实时同步展示实时加热热量、设备运行状态、故障报警代码；

2. 双路热量调节旋钮：热量一旋钮管控单步拉制加热功率，热量二旋钮管控双步拉制第二段加热功率，支持按压切换调节倍率，微调精度更高；

3. 模式选择旋钮：一键切换热测试、一步拉制、两步拉制三种工作模式；

4. 启动/复位按键：一键启动完整拉制流程，设备异常时一键整机复位；

5. 分级配重系统：标配25g轻质铝砝码、69g加重铜砝码，可自由叠加组合，适配不同锥度与针尖粗细需求；

6. 缓冲夹持结构：玻璃管固定螺丝内置柔性缓冲垫，刚性夹持不伤管壁；

7. 双刻度调节模块：下滑块行走刻度、加热模块行走刻度，精准控制双步拉制下落距离与加热位移；

8. 合金加热丝组件：标配3圈耐高温合金加热丝，支持1~10圈自由选配，适配不同管径玻璃管；

9. 透明安全防护罩：隔绝环境气流干扰加热温度场，同时阻隔高温加热丝，杜绝操作人员烫伤风险。

（二）设备认证信息

CE认证证书编号：M.2025.206.C117659；符合2006/42/EC机械指令、2014/30/EU电磁兼容性指令，认证有效期至2030年4月23日，整机安全与电磁干扰指标符合欧盟实验室设备准入标准。

三、基本原理

CL-23C垂直拉制仪依托纯重力被动拉制逻辑，全程无需电机主动拉力，整体分为加热升温→玻璃熔融→重力下拉→自然冷却定型四个闭环阶段，运行逻辑简单稳定，具体流程如下：

1. 加热升温阶段：将玻璃毛细管竖直固定于上下夹持结构之间，使管体中心对准加热丝中心位置；设备按照预设热量参数对合金加热丝供电，加热丝快速升温，对玻璃管局部定点加热。

2. 玻璃熔融阶段：加热丝温度持续上升，玻璃管受热区域逐步软化、熔融；设备实时数字显示热量数值（0.0-99.9），操作人员可直观把控加热程度，避免过热熔断或加热不足。

3. 重力下拉阶段：玻璃管达到预设熔融粘度后，下滑块搭载配重砝码依靠自身重力垂直下落，自动拉伸熔融玻璃段。一步拉制模式下滑块直接落底，一次性完成拉制；两步拉制模式下滑块先中途限位停顿，二次加热细化管体后，限位块解除，完成二次拉伸，打造渐变复杂锥度。

4. 冷却定型阶段：拉制完成后加热丝即刻断电，玻璃针尖在无风防护罩内自然匀速冷却，规避环境气流造成的针尖形变；垂直轴向受力结构大幅降低拉力偏差，同批次拉制电极尖端尺寸差异＜5%。

四、设计理念

（一）传统垂直拉制仪行业痛点

1. 参数调试门槛高：不同材质、不同批次玻璃管适配参数差异大，新手需要大量试错才能匹配**加热与配重参数；

2. 环境干扰严重：室温波动、空气流动都会改变加热场温度，相同参数多次拉制针型一致性差；

3. 加热与配重匹配难度大：加热功率过高易出现双针粘连无法断开，功率过低则无法拉断玻璃毛细管；

4. 复杂针尖成型困难：单一拉制模式无法制作渐变锥度、漏斗形、沙漏形特种注射针尖；

5. 连续工作稳定性不足：长时间不间断工作易触发过热保护，设备自动停机影响实验进度；

6. 防护设计缺失：玻璃碎渣易掉入导轨内部造成机械卡顿，高温加热丝无防护易引发安全隐患。

（二）产品设计理念

1. 极简旋钮操控，降低上手门槛：全物理旋钮搭配数显屏幕，无需触屏复杂菜单，一键切换工作模式，支持按压切换温度微调倍率，新手快速上手；

2. 全数字化热量可视管控：0.0-99.9全域热量实时数显，加热参数可精准复刻，保证相同管材可重复复现一致针型；

3. 模块化配重自由组合：双规格标准砝码模块化搭配，从轻质到大重量拉力全覆盖，适配从超细针尖到大口径管状针尖全品类需求；

4. 单/双步双模式覆盖全针型：一步模式适配常规直尖电极，两步模式适配特种渐变锥度针尖，一台设备满足实验室全部针型制备需求；

5. 全域安全防护设计：外层透明防护罩兼顾防风与防烫伤，整机内置碎渣防护结构，避免玻璃碎屑损伤内部传动导轨；

6. 原厂标准参数参考库：配套1.0mm标准硼硅玻璃管官方参考参数表，开箱即可直接使用，大幅减少前期调试时间；

7. 全维度故障自检报警：内置多维度故障诊断系统，对应专属故障代码，快速定位电机、加热、限位、夹持各类故障，便于维护检修。

五、功能详解

（一）双拉制模式功能

一步拉制模式：适用于直尖、圆锥尖等结构简单的常规针型，包含持针、通用细胞注射针、穿刺针。操作流程：先开启热测试档位观察加热丝亮度，匹配对应热量参数，切换至单步拉制，安装玻璃管后一键启动，单次加热+单次重力下拉直接成型，流程高效快捷。

两步拉制模式：适用于漏斗形、沙漏形等带渐变锥度的复杂特种针尖，包含ICSI注射针、ES细胞注射针、显微切割针。设备分两次加热、两次重力拉伸，**次预拉细化玻璃管中段，第二次定点加热二次拉伸，精准控制针尖锥度与肩长，满足高端显微操作实验要求。

（二）核心可调参数及定义

1. 一路加热热量，调节范围 0.0-99.9，参数功能说明：控制一步拉制、双步拉制**段加热温度

2. 二路加热热量，调节范围 0.0-99.9，参数功能说明：仅控制双步拉制第二段二次加热温度

3. 下拉行程，调节范围** 50mm，参数功能说明：决定玻璃管整体拉伸长度，调控针尖锥度总长

4. 轻质配重砝码，规格 25g（铝），参数功能说明：小拉力配置，适合超细、易断裂薄壁玻璃管

5. 加重配重砝码，规格 69g（铜），参数功能说明：大拉力配置，适合厚壁玻璃管、大口径针尖制备

6. 加热丝选配圈数，调节范围 1-10 圈（标配 3 圈），参数功能说明：圈数越大加热范围越宽，适配大管径玻璃毛细管

（三）整机辅助功能

1. 防风安全防护：一体式透明防护罩，隔绝环境气流，稳定加热温度场，同时物理隔离高温加热组件；

2. 开机整机自检：开机自动检测电机传动、加热回路、限位开关、砝码感应模块，提前排查硬件故障；

3. 一键复位功能：拉制卡顿、程序异常时，一键快速复位传动结构与控制系统，无需断电重启；

4. 全代码故障报警：内置8类常见故障代码提示，覆盖电机回位超时、加热过热、夹持松动、砝码异常掉落、档位误操作等全部现场问题，快速定位故障点位。

六、产品核心特点

1. 支持一步、两步两种标准拉制模式，全覆盖常规直尖与特种渐变锥度针尖制备需求；

2. **50mm超长垂直下拉行程，可制作更长锥度电极；

3. 0.0-99.9全程数字热量实时显示，参数可精准记录复刻；

4. 耐高温合金加热丝耐用性强，支持1-10圈自由选配，适配不同管径玻璃毛细管；

5. 25g/69g双规格标准砝码，可自由叠加组合，拉力档位灵活可调；

6. 封闭式透明防护外罩，兼顾防风稳温和高温安全防护双重作用；

7. 垂直轴向纯重力拉制结构，消除横向拉力偏差，同批次针尖尺寸差异低于5%；

8. 数字式分段热量旋钮，支持按压切换微调倍率，小幅度精准修正加热参数；

9. 全球宽电压适配，AC100V-240V宽电压输入；

10. 机身紧凑型轻量化设计，占地空间小，台面摆放灵活；

11. 兼容1.0mm-2.0mm主流外径玻璃毛细管，覆盖实验室常规耗材规格；

12. 针尖制备区间0.1μm-300μm，从纳米级超细针尖到百微米大口径针型全部兼容。

七、产品用途（分领域+标准参考工艺）

（一）按应用领域划分用途

l 电生理实验：制备微米级玻璃微电极，用于离体组织、活体动物神经电信号记录；

l 显微注射实验：制备多规格注射针，用于细胞、胚胎、脑组织精准微量注射；

l 微流控芯片实验：加工芯片专用连接探针，搭建稳定微流控液路控制系统；

l 生殖医学实验：制备ICSI注射针、胚胎吸附针、细胞核移植针，满足辅助生殖实验需求；

l 纳米微操作实验：制备超细纳米探针，用于微纳尺度物质操控与检测分析。

（二）各针型原厂标准参考工艺参数

八、产品技术参数

产品型号：CL-23C

适配玻璃管外径：1.0mm ~ 2.0mm

可制备针尖直径范围：0.1μm ~ 300μm

热量显示与调节范围：0.0 ~ 99.9

加热丝**温度：室温～1200℃

加热丝规格：合金加热丝，标配 3 圈，可选配 1~10 圈

**垂直下拉行程：50mm

支持拉制模式：一步拉制、两步拉制

标配砝码规格：25g 铝质轻质砝码、69g 铜质加重砝码

同批次针尖一致性误差：< 5%

防护结构：一体式透明防风防烫防护罩

仪器外形尺寸：215×204×205mm（长 × 宽 × 高）

设备净重：5.5kg

供电规格：AC100V~AC240V，50/60Hz 全球宽电压

整机额定功耗：100W

九、主要耗材与维护配件

1. 玻璃毛细管耗材

整机适配外径1.0mm-2.0mm全规格常规玻璃毛细管，原厂推荐标准耗材为外径1.0mm、内径0.6mm硼硅酸盐玻璃毛细管。

不同厂家、不同配方玻璃管材熔点存在差异，更换管材后建议小幅复测加热参数。

2. 加热组件

加热丝为设备核心消耗品，长期高温使用会出现氧化形变，需要定期更换。

标配出厂3圈合金加热丝，同时支持1~10圈全规格选配；圈数越大加热区域越宽，适合大管径厚壁玻璃管，小圈数适合超细针尖精细化拉制。

3. 配重砝码组件

包含25g铝砝码、69g铜砝码两类标准配重，可自由叠加组合，无需额外校准；

4. 其他配套易耗配件

压针缓冲橡胶垫：保护玻璃管夹持位置，避免刚性挤压碎裂，属于常规易损小件；

传动导轨润滑脂：长期维护使用，保证下滑块下落顺滑，保障拉力稳定一致。

十、标准出厂配置清单

1. CL-23C 仪器主机 ×1 台（整机预装 3 圈加热丝）

2. 2M 3×1.5 品字三插设备电源线 ×1 根

3. CHT-3（3 圈）标准加热丝 ×1 根

4. CHT-5（5 圈）选配加热丝 ×1 根

5. CHT-6（6 圈）选配加热丝 ×1 根

6. CHT-8（8 圈）选配加热丝 ×1 根

7. 整机定制款压针橡胶缓冲垫 ×2 个（出厂免费赠送）

8. 1.0×0.75-100mm 标准毛细玻璃管 ×50 支
