一、产品介绍
PF-22N煅针仪是武汉联启未来生物技术有限公司自主研发生产的一款专为玻璃微电极热加工设计的精密仪器，可搭配全系玻璃拉制仪、PG-22C精密磨针仪联动使用，完成玻璃针拉制-研磨-热抛光/折弯全流程标准化制备。该仪器主要针对拉制完成的玻璃电极，开展断针、火抛光、针尖折弯、尖端拉尖一体化热加工，修整针尖开口大小、尖端角度与端口光滑度，解决机械研磨无法处理针尖折弯、端口毛刺回火、柔性塑形的工艺短板，适配各类高精度玻璃微电极制备需求，广泛应用于电生理学、细胞显微注射、辅助生殖、微流控技术等生物科研核心领域。
PF-22N可全覆盖实验室常用玻璃针热加工需求，适配全品类成型玻璃毛细管。
适用领域
辅助生殖领域：ICSI单精子注射针、胚胎活检针、持卵固定针热抛光与折弯塑形，满足试管婴儿显微操作标准化针型制备；
电生理学领域：玻璃记录微电极端口抛光、尖端折弯与二次锐化，消除针尖毛刺，稳定电极检测阻抗，保障电信号采集精度；
细胞生物学领域：单细胞显微注射针尖端塑形、端口修孔，适配活细胞微创注射，降低细胞穿刺损伤率；
微流控技术领域：微流控芯片对接探针折弯、端口热整形，保证管路对接密封性与流体输送稳定性；
模式动物实验：小鼠、爪蟾等动物颅内注射针角度折弯、尖端回火处理，统一针型参数，减少实验变量误差。
二、仪器简介

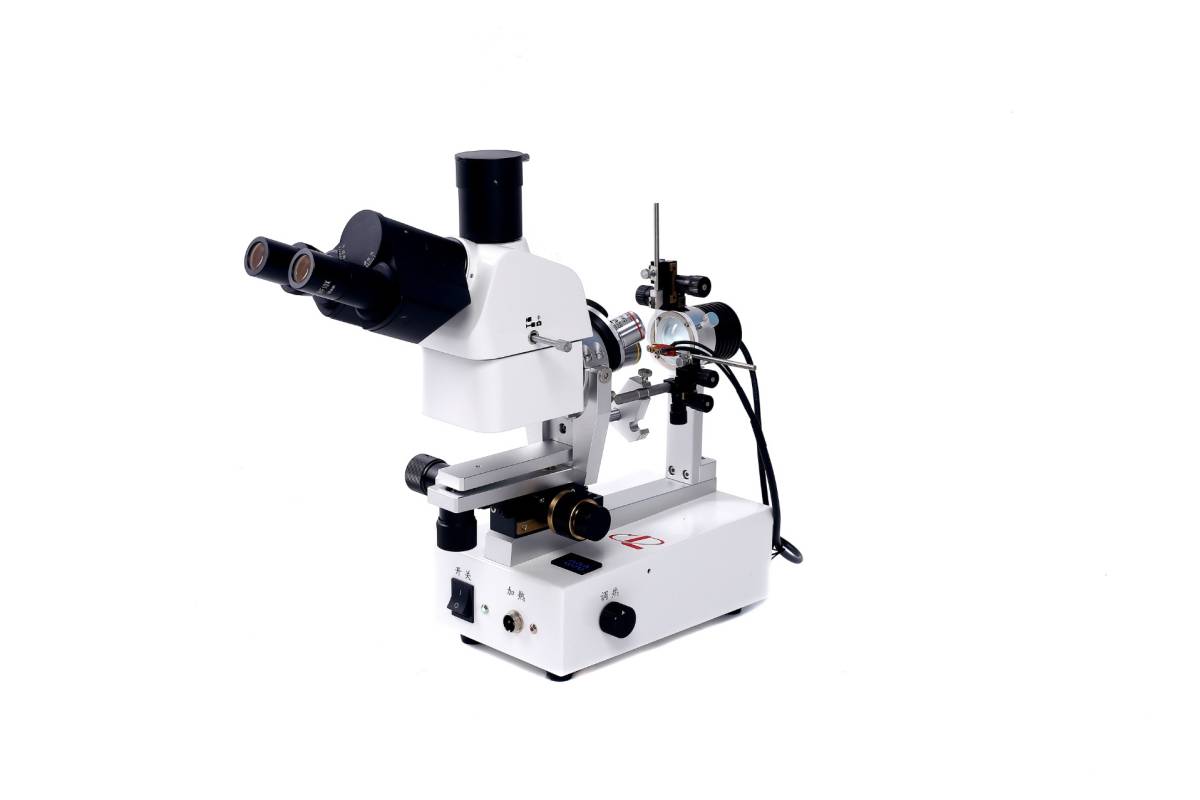

PF-22N煅针仪采用一体化紧凑型机身设计，将高倍光学观察系统、精密恒温热加工系统、双组多维位移调节系统、脚踏控温系统集成于一体，机身体积小巧，可与磨针仪、拉制仪并排摆放，适配实验室狭小台面布局。仪器整体尺寸为280×192×386mm（长×宽×高），净重7.3kg，机身刚性强，位移调节无旷量，全程热加工无位移偏移，保障微米级热加工精度。电源支持AC100V~AC240V全球宽电压输入，整机额定功耗72W，国内外实验室均可直接适配市电。
（一）整机核心硬件组成
1.光学显微镜观察系统：标配10倍目镜+5倍/10倍物镜，基础放大倍率50倍、100倍；可选配20倍目镜、20倍/50倍物镜，最高可实现1000倍高清观测，镜筒自带三目摄像头接口，可外接成像系统留存热加工全过程影像，便于实验参数复盘；
2.高精度恒温加热系统：采用进口HT15型0.15mm铂铑加热丝，耐高温不易氧化，依靠加热丝顶端熔融玻璃球间接导热，避免直烧损伤玻璃针尖；热值0.00-5.00全程数字实时显示，温度输出线性可控，无温度忽高忽低问题；
3.加热组件三维精密操作手：X/Y/Z三轴独立微调，单轴行程均为14mm，可全方位精准调节加热球与玻璃针尖相对位置，定位无偏移，适配多角度热加工需求；
4.玻璃针二维持针操作手：X轴行程12mm、Z轴行程28mm，支持360°无死角旋转夹持，多角度自由调节玻璃针姿态，适配断针、抛光、弯针、拉尖全工艺操作；
5.宽域无频闪LED冷光源：亮度连续无级可调，无热辐射干扰，不会额外改变玻璃针尖温度，避免非可控形变，适配明暗不同实验室观测环境；
6.独立脚踏控温开关：脚踏一键启停加热，完全解放操作人员双手，可专注调节针尖位置与观测针尖形变，提升操作精度与效率；
7.V型快拆加热丝基座：创新开口式固定结构，无需拆卸复杂螺丝，徒手即可完成加热丝更换，大幅缩短耗材更换时长；
8.显微视觉微调模块：视野左右±5°、上下±3°微调，显微镜焦距总行程30mm，粗调6.5mm/rev快速对焦，微调0.1mm/rev精准锁定观测视野。
（二）设备认证信息
CE认证证书编号：M.2025.206.C117660；符合2006/42/EC机械指令、2014/30/EU电磁兼容性指令，认证有效期至2030年4月23日，整机电气安全、电磁干扰指标均符合欧盟实验室设备准入标准，可合规出口海外各大科研实验室。
三、基本原理
PF-22N煅针仪采用铂铑丝恒温导热+玻璃球间接传热+全程可视化观测一体化热加工原理，通过可控恒定热值加热玻璃球，以热辐射方式对玻璃针尖进行局部无损加热，配合多维位移平台精准调控针尖与热源距离，实现标准化断针、抛光、弯针、拉尖四大工艺，全程显微镜实时可视化监控，加工参数可精准复刻。整套流程分为四大闭环阶段：
1.玻璃球预制阶段：预设热值2.50-3.00，踩下脚踏开关启动加热，将备用玻璃针尖缓慢靠近加热丝，使微量玻璃熔融附着于加热丝表面；随后移开玻璃针，降低热值使附着玻璃均匀收缩成型标准导热玻璃球，保证后续热量传导均匀稳定，规避非球形热源导致的加工形变偏差。
2.精准断针阶段：将待加工玻璃针尖垂直移动至加热球正上方，微调针尖高度使目标切断位置贴近玻璃球；逐步小幅提升输出热值，待显微镜观测到针尖轻微熔融粘连玻璃球时，立即松开脚踏停止加热，依靠玻璃热胀冷缩特性，针尖沿预设位置整齐断裂，切口平整无崩边。
3.端口抛光阶段：将断口平齐的玻璃针水平对准加热球，保持无接触近距离热辐射，调高适配热值对针尖端口进行回火抛光；通过控制加热时长与针尖间距，逐步缩小针尖内径，消除机械加工残留毛刺，让端口内壁光滑圆润。
4.弯针与拉尖阶段：弯针操作将针尖折弯区域靠近热源不接触，利用局部热软化使玻璃针均匀弯折至目标角度；拉尖操作通过精准控温+缓慢轴向抽离针尖，让玻璃尖端逐步拉伸变细，制备高锋利度微注射针尖。
四、设计理念
（一）传统煅针仪行业痛点
1.无量化热值显示与记录，加工全凭经验，批次一致性差，成熟方案无法复刻复用。
2.加热丝更换繁琐：传统锁扣式固定结构拆装复杂，更换耗材耗时久，且极易磕碰损坏精密加热丝；
3.针尖定位精度不足：位移平台调节精度低，三轴移动无细分微调，针尖与热源对位偏差大，废品率居高不下；
4.观测视野调节受限：显微镜视区、焦距调节范围小，无法多角度观测针尖细微形变，细微加工误差难以察觉；
5.双手操作受限：机身自带加热按键，需要单手控温、单手调针，操作冲突，极易出现针尖触碰热源报废；
6.进口设备采购与维护成本高：进口煅针仪售价昂贵，专用加热丝等耗材供货周期长，售后响应慢，国内实验室使用成本压力大。
（二）产品设计理念
1.量化可视热值，参数可存可复现：0.00-5.00全域数字热值实时显示，所有加工工艺均可记录固定参数，新手可直接套用成熟方案；
2.V型快拆结构，耗材零门槛更换：加热丝采用开口式基座设计，无需工具徒手拆装，更换时长缩短80%，同时避免拆装过程中精密加热丝受损；
3.多维精细位移调节，微米级精准对位：加热端三轴微调+持针端两轴微调双重平台，全方位精准控制针尖与热源相对位置，对位误差极小；
4.宽幅显微视野，全角度观测形变：多角度视区微调+长行程焦距调节，搭配高倍光学镜头，可清晰捕捉微米级针尖形变；
5.脚踏独立控温，双手专注操作：加热启停完全交由脚踏开关控制，双手全程专注位移调节与视野观测，人机操作逻辑更贴合实验习惯；
6.间接导热加热，无损加工针尖：玻璃球间接热辐射加热，杜绝明火直烧，避免玻璃针尖局部过热炸裂；
五、功能详解
（一）热值精准控制功能
1.全域数字热值调节：输出热值0.00-5.00连续可调，高清屏幕实时数值显示，调节旋钮阻尼均匀，可精准锁定0.01小幅度档位微调，适配不同壁厚玻璃管差异化加热需求；
2.工作状态实时提示：脚踏加热时指示灯同步点亮，直观判定加热工作状态；自带故障自检功能，加热丝熔断、电路异常时，无论旋钮档位如何，屏幕恒定显示0.00，快速排查设备故障；
3.线性恒温输出：加热功率输出线性稳定，无瞬间升温脉冲，保证玻璃受热均匀，避免局部过热导致针尖炸裂、形变失控。
（二）加热组件三轴调节功能
1.三维独立位移平台：加热头X/Y/Z三轴均具备14mm独立微调行程，可前后、左右、上下全方位移动热源，适配不同长度、不同锥度玻璃针加工；
2.多工位支撑结构：加热组件支撑架支持多档位角度调节，可切换垂直、水平、斜向多种加热姿态，匹配弯针、断针、抛光不同工艺场景；
3.快拆加热基座：V型开口固定座免工具拆装，兼容0.10mm/0.15mm两种规格铂铑加热丝，适配粗针、细针差异化加热功率需求。
（三）持针夹持与调节功能
1.双轴精准位移控制：持针器X轴12mm、Z轴28mm精细调节行程，可平稳控制针尖靠近、远离热源，移动顺滑无卡顿、无回程间隙；
2.360°全域旋转夹持：持针杆支持无死角旋转，可任意调整针尖朝向，无需反复拆装玻璃针即可完成多角度加工；
3.多规格管材兼容：标配持针杆兼容1.0mm/1.2mm/1.5mm主流外径玻璃毛细管，覆盖实验室绝大多数耗材规格，无需更换夹具即可切换针型。
（四）显微观测与拓展功能
1.分级高清放大观测：标配50倍、100倍基础倍率，选配镜头最高可达1000倍，清晰分辨微米级针尖端口、边缘毛刺及弯折角度；
2.视野多维微调：视野左右±5°、上下±3°精准微调，焦距30mm长行程调节，粗调快速对焦，微调锁定高清观测画面；
3.三目成像拓展接口：镜筒预留标准摄像头接口，可外接显微成像系统，拍摄保存加工图片与视频，用于实验存档、参数溯源、实验复盘；
4.护眼可调冷光源：LED无频闪冷光照明，亮度连续可调，无光热干扰，不会影响玻璃针尖温度，保障热加工精度不受光源影响。
六、产品核心特点
1.0.00-5.00全域可视热值输出；
2.进口铂铑加热丝搭配玻璃球间接导热，加热均匀温和，杜绝针尖直烧炸裂；
3.加热端三轴14mm精密位移调节，持针端两轴位移调节，全方位微米级精准对位；
4.高倍光学显微系统，全程可视化热加工；
5.V型开口快拆加热丝基座，免工具更换耗材；
6.持针杆支持360°自由旋转，全方位加工针尖；
7.煅针精度覆盖0.5μm-300μm；
8.三目镜筒可外接成像设备，支持实验影像留存、参数存档与实验复盘；
9.独立脚踏开关控温，完全解放双手，操作人员专注观测与微调针尖位置；
10.全球宽电压适配，AC100V-240V通用市电；
11.紧凑型一体化机身设计，体积小巧，可与拉制仪、磨针仪无缝并排配套使用；
12.无热辐射LED冷光源，无光热干扰，不改变玻璃针尖原始温度与力学性能；
13.显微镜机身刚性加固设计，减少操作震动，避免针尖加工过程意外断裂；
14.全系通用玻璃毛细管，适配外径1.0-2.0mm管材，可搭配市面全系玻璃拉制仪、磨针仪联动工作。
七、常用针型原厂标准热加工工艺参数
针型名称 加工工艺 推荐热值 成品关键参数 实验用途
ICSI单精子注射针 断针+折弯+抛光 2.20+2.80 锥尖4-7μm，35°标准折角 卵胞浆内单精子注射
持卵固定针 断针+回火抛光 2.10+2.60 内径5-15μm，平齐光滑缩口 卵细胞固定夹持
ES胚胎干细胞注射针 断针+端口抛光 2.30 锥尖18-23μm，宽口平整 胚胎干细胞显微注射
爪蟾卵显微注射针 断针+拉尖+抛光 2.25+2.70 锥尖3-5μm，锋利穿刺端口 非洲爪蟾卵显微注射
细胞贴壁超细注射针 精细拉尖+低温抛光 2.40 锥尖0.6-0.9μm，薄壁光滑端口 贴壁细胞微创注射
电生理记录微电极 尖端抛光+小幅折弯 2.15 尖端1-3μm，阻抗均匀稳定 神经电生理信号采集
八、产品技术参数
产品型号：PF-22N
适配玻璃管外径：1.0mm ~ 2.0mm
可加工针尖尺寸范围：0.5μm ~ 300μm
热值输出调节范围：0.00 ~ 5.00（实时数显）
标配加热丝规格：HT15 0.15mm 铂铑加热丝
加热组件三轴行程：X/Y/Z 轴各 14mm
持针器两轴行程：X 轴 12mm，Z 轴 28mm
持针器旋转角度：360° 全域自由旋转
显微镜标配倍率：50 倍、100 倍，最高选配 1000 倍
显微镜焦距调节行程：30mm，粗调 6.5mm/rev，微调 0.1mm/rev
视野调节范围：左右 ±5°，上下 ±3°
同批次针型加工误差：< 3%
仪器外形尺寸：280×192×386mm（长 × 宽 × 高）
设备净重：7.3kg
供电规格：AC100V~AC240V，50/60Hz 全球宽电压
整机额定功耗：72W
九、主要耗材与维护配件
1. 加热丝
加热丝为设备核心发热耗材，长期高温工作会出现老化、变细、熔断等损耗，属于常规定期更换配件。
标配HT15（0.15mm）标准铂铑加热丝，适配绝大多数常规针型热加工；
超细针尖精细加工可选配HT10（0.10mm）细径加热丝
2. 多规格持针配件
标配通用持针杆NHP20，兼容1.0-2.0mm全规格玻璃管；
同时配套专用分体持针管NHT-10/NHT-12/NHT-15，分别适配1.0mm、1.2mm、1.5mm标准玻璃毛细管。
3. 光学观测耗材
1.目镜：标配WF10X带刻度尺目镜，可按需选配WF20X高倍目镜，提升观测倍率；
2.物镜：标配5X、10X物镜，可选配20X、50X高倍物镜，满足超高精度针尖观测需求；
3.镜头防尘罩：停机后遮盖镜筒，防止粉尘附着光学镜片，保护观测清晰度。
4. 适配耗材说明
整机全兼容市面通用硼硅酸盐标准玻璃毛细管，外径覆盖1.0mm-2.0mm，可无缝对接所有品牌玻璃拉制仪、PG-22C磨针仪加工后的半成品玻璃针。
十、标准出厂配置清单
1.PF-22N 煅针仪主机 ×1 台
2.WF10X（带刻度尺）标准目镜 ×2 个
3.标准物镜 5X/10X × 各 1 个
4.HT15 0.15mm 备用铂铑加热丝 ×1 根
5.NHP20 通用持针杆 ×1 个
6.ED (FS)-201 白色脚踏加热开关 ×1 套
7.VGP-DC12V 72W 专用电源适配器 ×1 个
8.1.5mm 内六角扳手 + 十字螺丝刀安装及维修工具 × 各 1 把
9.整机适配款仪器定制防尘罩 ×1 个

联启未来提供全面、及时的售后服务体系。仪器自验收之日起提供一年免费保修服务，核心产品均配备详细的保修卡和操作手册，并设有用户服务专线（027-84989991），提供24小时本地化技术支持与快速响应。公司可为客户提供上门安装调试、操作培训、故障诊断与维修、原厂配件供应等全链条服务。对于超出保修范围的情况（如用户使用不
