Phenom MAPS 系统

多模态多维度地图式图像⾃动采集及拼接软件Phenom MAPS 作为⼀款多模态多维度地图式图像

⾃ 动 采 集 及 拼 接 软 件 ， 可 ⾃ 动 获 取 ⼤ 型 图 像 数 据集 ， 并直观地组合和关联多种成像 、 分析模式 ， 从⽽提供多尺度和多模态的表征数据。

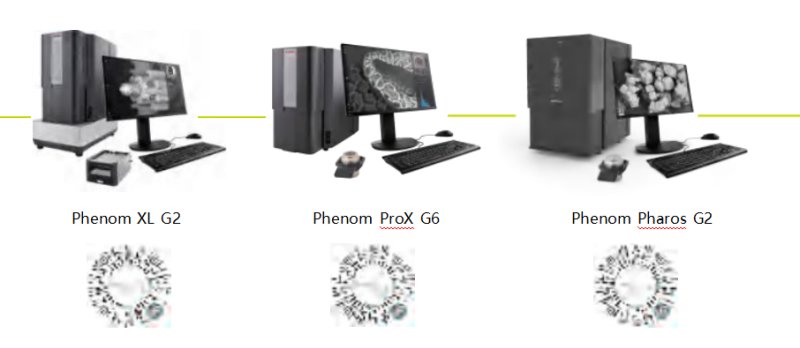

该软件⽀持 Phenom 全系列台式扫描电⼦显微镜型号 ， 包 括 Phenom XL G2 、 Phenom Pharos G2和 Phenom ProX。 欢迎联系我们升级体验。

MAPS 核⼼功能

Phenom MAPS 软件提供：

  ⼤⾯积⾃动数据采集： 实现⾃动化⽆缝全景拼图和⼤⾯积 EDS 能谱数据采集

  CISA 多平台数据关联： 光镜、 拉曼、红外、XPS ，甚⾄ CAD 或⼿绘草图 ，通通可以关联   多尺度成像⾃动化： 软件提供全⾃动的⾼质量、 多尺度成像解决⽅案

  跨平台设备连接： 不同设备之间可以进⾏以样品为中⼼的数据关联处理⼯作

  离线数据数据管理： MAPS 软件的离线版本⽅便您随时进⾏数据处理并规划下⼀次成像⼯作

⾃动数据采集

⽤⼾可以在各种样本上设置和运⾏多个图块集 ， 实现⾃动化 、 ⽆⼈值守的仪器作业 ， 优化设 备操作时间 ， 获取⾼质量数据。

⾃动数据采集技术让您⽆需花费数⼩时搜索感兴趣的区域 ， 可以快速轻松拍摄⼤⾯积拼图的 同时还能够⾃动收集选定区域的⾼分辨率数据。

此外 ， Phenom MAPS 软件的离线功能可以帮 您 将 数 据 从 设 备 中 导 出 并 在 任 意 ⼀ 台 PC 中 随 时进⾏数据分析。 您可以在 MAPS 软件中标注 数据并选择新的区域进⾏数据采集 。 该软件还 可以进⾏多个数据集的⼤视野图像⾃动拼接和 导出 ， 提供多种拼接算法和导出选项 ， 可以导 出 RAW、tile TIFF 或 HD 视图的兼容格式。

应⽤ SEM-EDS 互联功能进⾏材料表征

与传统技术相⽐ ， Phenom MAPS 软件可以帮助您更快地获取低倍率 、 ⼤⾯积的 EDS 能谱 图 ， 从⽽直观地显⽰整个样品中的元素分布。（以矿物样品分析为例）

图2 . MAPS ⼤⾯积能谱拼图结果

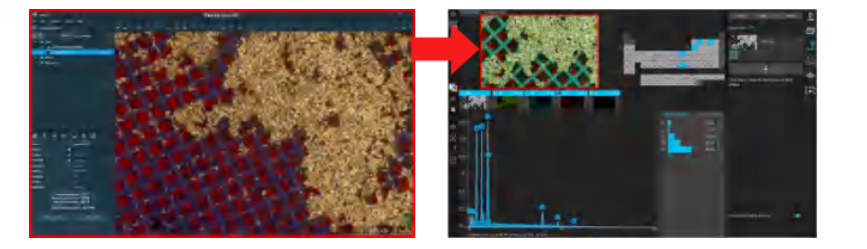

数据收集后 ，通过 Phenom MAPS 软件进⾏进⼀步 的定量 EDS 分析。

图3 . ⽀持离线数据处理： 将 EDS 数据导⼊ Phenom 台式扫描电镜的 UI 中

MAPS CISA 多平台数据关联

光镜、 拉曼、 红外、XPS ， 甚⾄ CAD 或⼿绘草图 ， 通通可以关联。

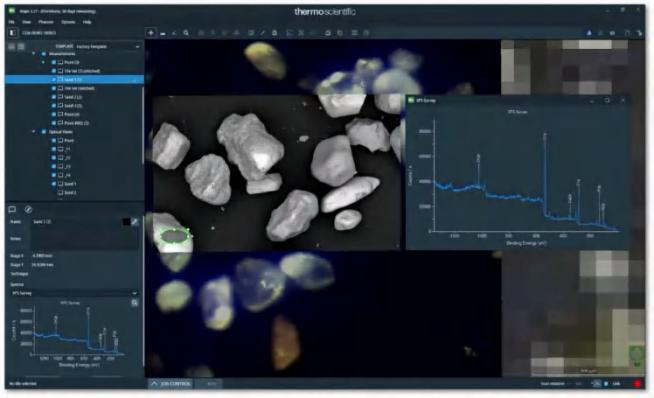

下图案例： 通过 MAPS CISA ， 将 SEM 和 XPS ⾯分布以及全谱分析的功能相结合 ， 分析多孔 砂粒⼦的表⾯组成和形貌。

通 过 结 合 XPS 和 SEM 的 分 析 ， 可 以 精 确 地 将 化 学 信 息 与 显微 镜 提 供 的 ⾼ 分 辨 率 结 构 信 息 融合 。 CISA 关联⼯作流程尤其适⽤于研究电池 、 ⾼分⼦材料 、 催化剂和⾦属等样品的材料 研究。

应 ⽤ 案例： 使 ⽤  Phenom MAPS 软件 分析 伤⼝敷料中银的分布

含 银 的伤 ⼝ 敷 料 是 ⼀ 种 先 进 的 愈 合 技 术 ， 利 ⽤ 银 的 抗 菌 特 性 来 预防感染。

这 些 敷 料 由 包 括 伤 ⼝ 垫 的 多 层 组 成 ， 伤 ⼝ 垫 含 有 银 ， 由 吸 收 液 体 的 ⽆ 纺 布 聚 合 物 纤 维 制 成 。 这 些 纤 维 通 过 聚 ⼄ 烯 ⽹ 膜与伤⼝隔开 ， 防⽌伤⼝垫粘在伤⼝上。

此类敷料的有效性取决于银的物理和化学特性以及银在敷 料 中 的 分 布 情 况 。 如 果 银 离 ⼦ 浓 度 过 ⾼ ， 则 离 ⼦ 可 能 会 从 敷料中释放出来并导致细胞毒性作⽤ 。

5 . 含银的伤⼝垫可防⽌感染

利⽤⻜纳台式扫描电镜的 MAPS 软件可以创建⾼分辨率 EDS 图 ， 显⽰银在伤⼝敷料中的 分 布 情 况 。 如 下 图 所 ⽰ ， 银 （以 粉 红 ⾊ 显 ⽰ ） 排 列 在 聚 ⼄ 烯 ⽹ 的 边 缘 。 这 可 以 表 征 敷 料 的质量及其与银离⼦控制释放的关系。

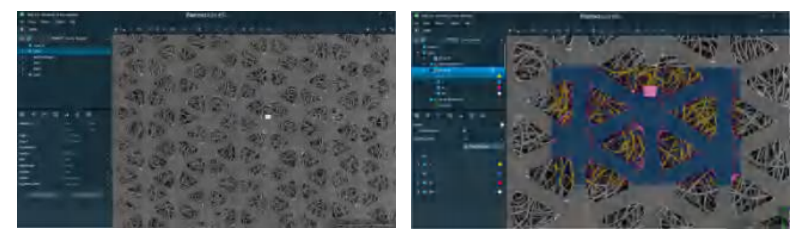

图6 . ⽆缝全景拼图： ⼤⾯积 SEM 伤⼝敷料拼图穿孔 ⽹膜后⾯是聚合物纤维图7 . ⼩⾯积 EDS 图与 MAPS 软件中⼤⾯积敷料能 谱拼图 ，粉⾊显⽰了银的分布
