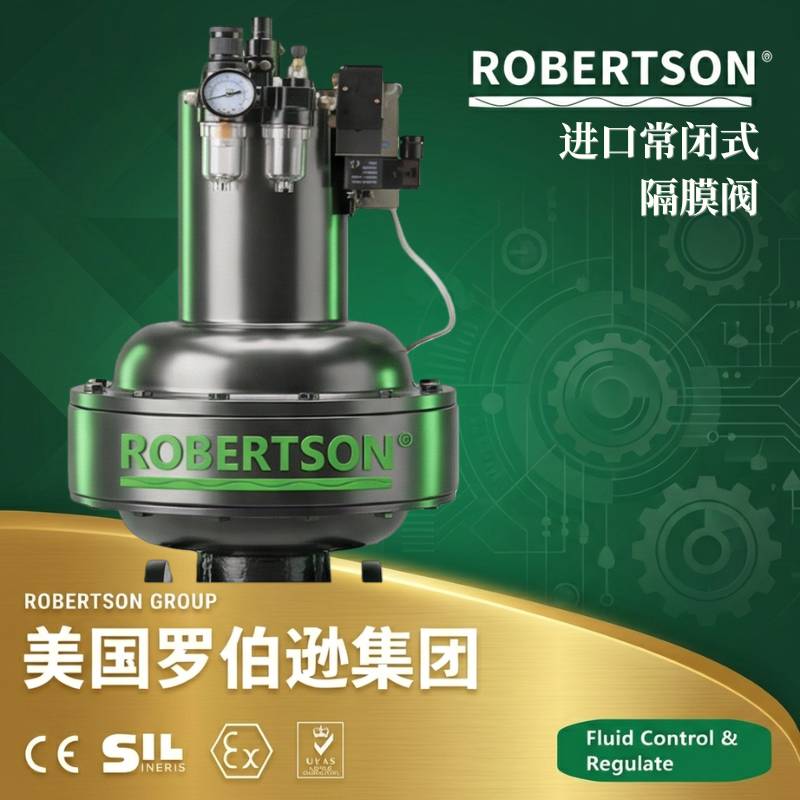

【产品名称】美国罗伯逊ROBERTSON进口常闭式隔膜阀

一、产品概述

美国罗伯逊ROBERTSON进口常闭式隔膜阀是一种采用无填料函结构、以弹性隔膜作为启闭和密封元件的特殊截断阀。该产品凭借其“无泄漏”的先天优势，已成为化工、制药、食品、水处理及粉体工程等领域中处理腐蚀性、粘稠及高纯度介质的理想选择。

该阀门的核心工作原理：不通气源/电源时，在内部弹簧力作用下，隔膜紧贴阀体流道堰面，阀门依靠弹簧力完成严密关闭；通气/通电后，气动或电动执行器驱动阀杆上升，带动隔膜向上弯曲，阀门导通。这一设计使得阀门在气源故障时也能自动关闭，提高了系统安全性，特别适用于需长时间处于关闭状态的工况。

二、核心特点

1. 无泄漏密封，零泄漏可靠：采用弹性隔膜作为启闭件，将阀体内腔与阀盖内腔及驱动部件完全隔离，彻底解决了传统阀门因填料函导致的“跑、冒、滴、漏”难题。密封等级可达零泄漏，适用于处理危险、有毒或高纯度介质。

2. 常闭型设计，安全节能：不通气源/电源时依靠弹簧力自动关闭，通气后开启。对于气动阀门工作处于关闭时间较长的场合，这种设计使阀门使用寿命更长、气量更节约。同时，当气源故障时阀门自动关闭，确保系统安全。

3. 流路平滑，适用于高粘度介质：隔膜阀流路平滑、阻力系数小，阀体内腔无死角。可输送高浓度、含纤维或有悬浮颗粒的介质，不产生堵塞，在冶金、矿山粉体浆料输送中具有不可比拟的优势。

4. 强耐腐蚀性能：阀体内腔过流部分可全部衬胶或衬氟塑料（如F46/FEP），隔膜可选PTFE、EPDM等多种耐腐蚀材料，可适用于各种酸碱腐蚀性介质。

5. 适用温度范围宽广：通过选用不同的隔膜和衬里材质，适用温度范围可覆盖-80℃～+200℃。各种材质对应的常规适用温度如下：橡胶隔膜适用于≤85℃；EPDM隔膜适用于≤100℃或≤120℃；PTFE隔膜适用于≤150℃。

6. 结构紧凑，安装灵活：气动隔膜阀可安装于任何位置，介质流向对阀门开闭不影响。结构紧凑，适用于狭小空间。多种表面抛光处理，无死角可自动排空。

7. 自动化控制：可配装反馈信号、限位开关或定位器，适应远程控制、程序控制或流量调节的需要，广泛应用于生物制药无菌控制系统。

8. 可替换性强：堰式隔膜阀因对隔膜挠性要求较低，耗材更换成本低，是各类隔膜阀中应用*广泛的一种形式，具有一定的节流特性，可用于真空。

9. 多种结构形式：提供堰式隔膜阀（行程短，流阻较大，应用*广泛）和直通式隔膜阀（流道更通畅，流阻小）两种结构形式。

三、应用领域

• 化工与石油化工：适用于输送酸、碱、盐溶液、溶剂等强腐蚀性介质。专用于控制非腐蚀性或强腐蚀性介质，阀体内腔可覆有各种衬氟塑料，适用于不同工作温度和流体管路。

• 生物制药：广泛应用于发酵罐、配制罐、无菌过滤机、制水设备、纯化水（PW）/注射用水（WFI）输送与分配、无菌流体输送及CIP/SIP系统。

• 食品饮料：适用于饮料、乳制品、酿酒、调味品等行业，处理流体食品且无死角残留，确保产品的卫生安全与品质。

• 粉体与矿浆输送：流路平滑，阻力系数小，适用于输送高浓度、粘稠、含纤维或悬浮固体的浆料及矿浆，在冶金矿山领域优势明显。

• 水处理与环保：应用于工业水处理、污水处理加药系统、脱硫系统等，适用于腐蚀性或粘稠介质的输送和控制。

• 电子与半导体：适用于输送超纯水、超高纯度化学品以及作为晶圆生产中的工艺介质控制设备。

四、技术规格范围

五、阀体材质与隔膜材质选配表

六、工作原理（常闭型气动）

美国罗伯逊ROBERTSON进口常闭式隔膜阀利用气动执行器驱动阀杆上下运动来实现介质的通断。

阀门关闭状态（原始位置） ：不通气源的状态下，在压缩弹簧的作用下，执行器活塞位于下止点，带动阀杆下压，隔膜被强制压在阀体的堰面上，阀门处于常闭状态。

阀门开启状态（工作时） ：向气动执行器的气缸中通入压缩空气（0.4～0.7MPa），气压推动活塞克服弹簧的反作用力向上运动，带动阀杆上升。球形膜片向上弯曲，脱离阀体堰面，阀门形成导通状态，介质流过阀体流道。

介质隔离与切断：隔膜将介质与阀盖内腔及驱动部件完全隔离，介质不接触阀杆、填料等机械密封件，流路平滑、不堵塞，且任何状态下介质不会外漏。

安全复位：当切断气源或气源压力不足时，弹簧力推动活塞复位，阀杆再次下压，阀门恢复常闭状态，自动切断管路。

七、选型说明

为确保阀门获得优良的使用效果和精准的系统匹配，选型时需提供以下工况参数：

1. 管路参数：公称通径DN（mm）、公称压力PN/ANSI Class（MPa/Lb）、法兰标准及密封面型式（GB/ASME/HG等）

2. 介质特性：介质名称、化学性质（酸碱度/腐蚀性等级/有毒有害性）、温度（℃）、粘度（cP）、含固量及颗粒物粒径（mm）、纤维含量、卫生级别要求

3. 密封与耐腐蚀要求：是否需要零泄漏、介质是否易燃易爆、隔膜及衬里材质要求（橡胶/PTFE/EPDM等）

4. 流量与压差要求：正常/**工况下的流量（m³/h）、阀门前后的压力及允许压降范围（MPa）

5. 控制方式与附件要求：驱动方式（气动/电动）、电源电压（AC220V/380V）、是否需要智能定位器（4-20mA调节）、是否需要反馈信号（限位开关无源触点输出）、防爆等级（ExdⅡBT4/CT6）

6. 现场环境条件：防爆区域等级（防爆等级要求）、防护等级（IP65/IP67/IP68）、环境温度（℃）及湿度条件（室内/室外安装）

根据上述详细工况参数，我司技术团队将提供专业的选型适配建议、阀体材质及隔膜材质配置表、外形安装尺寸图、执行器扭矩匹配计算书及完整的接线和控制图纸。

八、安装维护注意事项

1. 安装前检查：安装前应仔细核对管路的运行条件是否与阀门规定的适用范围相符，并应清洗内腔，以防污物卡阻或损伤密封部件。

2. 安装方向：气动隔膜阀可安装于任何位置，介质流向对阀门开闭不影响。安装时应确保阀门不受附加外力，避免因管道安装不当造成应力集中导致阀体变形。

3. 防油脂：橡胶衬里层和橡胶隔膜表面切勿涂刷油脂类物品，以防橡胶溶胀，影响阀门使用寿命。

4. 环境要求：阀门应存放在干燥通风的室内，严禁堆叠放置。库存隔膜阀的通路两端必须封口，以防异物进入。

5. 定期维护：运行中须定期检查与介质接触的部件，并按实际工况定期更换隔膜等易损件。

6. 隔膜更换注意事项：当更换隔膜时，应注意切勿将隔膜拧得过紧或过松，以免影响密封性能。

7. 衬里保护：如阀体衬有防腐衬里，安装在管道上时，应采用耐腐蚀软垫，并注意不要使阀体法兰密封面受损。

具体选型、技术资料与报价咨询，敬请通过平台统一联系方式与我司技术部门进一步沟通。
