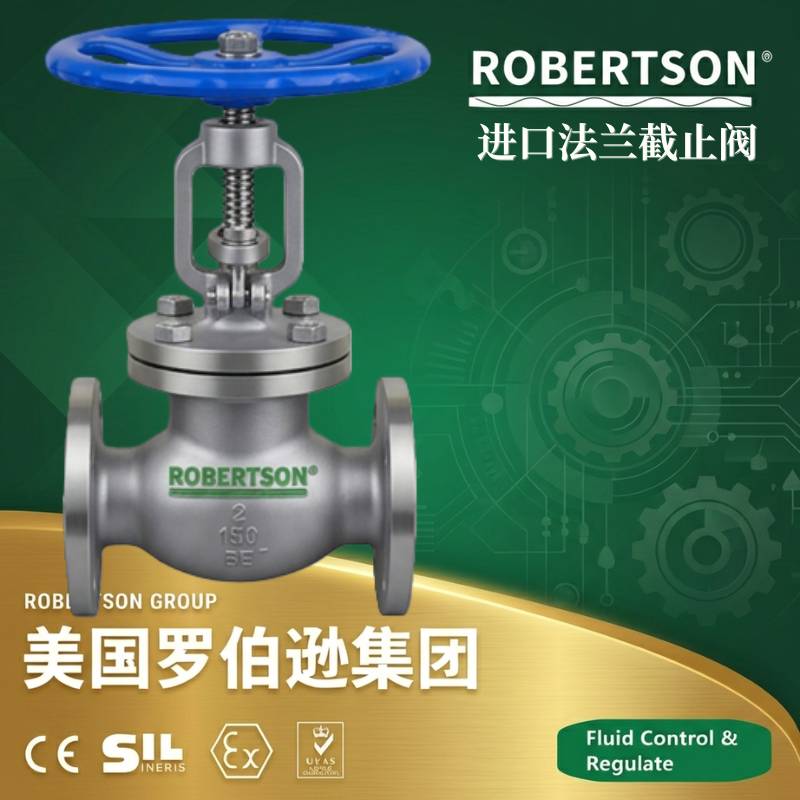

【产品名称】 美国罗伯逊ROBERTSON进口法兰截止阀

一、产品概述

美国罗伯逊ROBERTSON进口法兰截止阀是一种强制密封式阀门，属于截断类阀门。启闭件为塞形阀瓣，密封面呈平面或锥面，阀瓣沿阀座中心线作直线升降运动，通过阀杆的升降实现阀门的开启与关闭。阀杆开启或关闭行程相对较短，具有可靠的切断动作，适合作为介质的切断及节流使用。该产品采用法兰连接，阀体两端法兰尺寸严格遵循国际标准，确保与管道法兰精准匹配，安装拆卸便捷，无需切割管道即可进行阀门维修或更换。适用于截断或接通管路中的介质，通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质工况。

产品按结构形式可分为直通式（J41型）、直流式（J45/Y型）和角式（J44型）三种基本类型，其中直通式为常用型号，广泛应用于石油、化工、电力、冶金、制药、食品、市政工程等领域。

二、核心特点

1. 强制密封，密封可靠：截止阀属于强制密封式阀门，关闭时必须向阀瓣施加压力，通过阀杆的强制推力使密封面紧密贴合，实现严密密封不泄漏。近年来从自密封阀门出现后，介质流向改由阀瓣上方进入阀腔，在介质压力作用下，关阀门的力减小，阀杆直径可相应减少，同时密封更严密。

2. 密封面耐磨损、耐高温：阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，极大提高了密封面的耐磨性、耐高温性、耐腐蚀性和抗擦伤性能，有效延长阀门使用寿命，降低维护频率。

3. 阀杆经强化处理：阀杆经调质及表面氮化处理或滚压加工（表面粗糙度达Ra 0.8μm），具有良好的抗腐蚀性、抗擦伤性和耐磨性，确保长期启闭操作中阀杆表面保持光滑平整，减少填料磨损泄漏。

4. 阀体材料品种齐全、选配灵活：阀体材质可选铸铁、碳钢（WCB）、铸钢、不锈钢（304/316/316L/CF8/CF8M）、铬钼钢、锻钢等，填料、垫片亦可根据实际工况选配，能适用于各种压力、温度及介质工况。

5. 多种驱动方式，灵活集成：可根据现场控制需求选用手动（手轮/手柄）、伞齿轮、电动（多回转电动执行器）、气动（活塞式/薄膜式）等多种驱动方式。阀杆顶端适配多种驱动装置，无需修改阀门主体结构即可灵活加装。

6. 带倒密封结构，在线维护方便：倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠。更换填料时可在不停机情况下进行，方便快捷，不影响系统正常运行。

7. 行程短、启闭快速：截止阀的启闭行程相对较短（一般为公称通径的1/4），全行程启闭速度较快，特别适用于需要频繁操作的场合。开启至公称直径25%～30%行程时即可达到**流量。

8. 适用温度范围宽：碳钢材质适用温度-29℃～+425℃，不锈钢材质适用温度-40℃～+550℃，铬钼钢材质适用温度550℃～650℃，低温钢材质适用于-196℃深冷环境，满足高低温工况需求。

三、应用领域

• 石油与化工：输送石油产品、化工原料、蒸汽、油品、酸碱试剂、强氧化性介质及尿素等，广泛用于石化装置管路的切断与调节控制。

• 电力行业：电站锅炉系统、汽轮机系统、蒸汽管道、循环水系统、锅炉给水系统，控制蒸汽、水等介质。

• 制药与生物工程：药品生产流体控制、纯水/注射用水分配系统、反应釜及发酵罐进出料管路。

• 食品饮料：输送食品原料，符合卫生标准，用于CIP清洗管路控制、食品配料系统。

• 冶金与钢铁：冶金装置、高温系统、干燥设备、供热系统，用于高温气体及蒸汽介质的控制。

• 环保行业：污水处理流体控制、市政供水管网、废气处理系统。

• 市政工程：城市供水系统、供热管网、消防水管路。

• 造纸与纺织：制浆造纸、纺织印染管路系统中的介质切断与调节。

四、结构形式详解

1. 直通式截止阀（J41型） ：阀体进出口轴线呈直线排列，流道平滑，介质流动阻力较小。适用于直管段安装，应用广泛，是工业管道中*为常见的截止阀结构形式。

2. 直流式截止阀（J45/Y型） ：阀体呈Y形或直流通道设计，流道更加平直，流体阻力小，压力损失低，适用于高压差及高流速工况。特别适用于蒸汽、天然气等需要低流阻的介质输送。

3. 角式截止阀（J44型） ：阀体进出口呈90°角布置，可直接安装于管道转弯处，替代弯头+截止阀组合结构，减少管路焊接点及法兰数量，节省安装空间并降低系统流动阻力。

五、电动执行器技术规格

六、技术规格范围

七、工作原理

截止阀的启闭件为塞形阀瓣（阀芯），密封面呈平面或锥面。阀杆在手动/电动/气动驱动装置的带动下作旋转升降运动（或直接升降运动），带动阀瓣沿阀座中心线作垂直线性移动。当阀杆上升时，阀瓣脱离阀座密封面，介质通道开启，介质由阀瓣上方进入阀腔后经出口流出；当阀杆下降时，阀瓣压向阀座密封面，在强制推力作用下密封面紧密贴合，截断介质流动。

我国阀门"三化给"规定：截止阀的流向一律采用自上而下，即介质由阀瓣上方进入阀腔。这种设计具有以下优势：（1）当阀门关闭时，介质压力作用于阀瓣上方，辅助密封；（2）关阀门的力小，而开阀门的力大；（3）阀杆直径可以相应地减少；（4）密封更加严密。

开启截止阀时，阀瓣从阀座上升，阀座通口面积逐步扩大，流体流量与阀瓣的行程呈近似正比例关系，因此截止阀不仅适合用作介质切断阀，也适合用于流量调节和节流控制。

八、阀杆及填料密封设计要点

1. 阀杆材质与处理：阀杆采用A182 F6a（1Cr13）或2Cr13/304/316不锈钢材料锻造加工并经调质热处理，*小硬度达到HB200。阀杆表面经外圆精密磨削加工，粗糙度达Ra 0.8μm，阀杆头部整体锻造以增加抗拉强度，确保阀杆在长期操作中不发生应力集中和疲劳断裂。

2. 填料密封系统：阀门填料选用柔性石墨与编结石石墨组合，既具有良好的密封性能又有足够的强度。填料压盖和填料压套采用分体设计，球面结合方式可实现自动保持同心度，确保阀杆在上下运动时不会被刮伤。填料压套设有阶梯结构防止陷入填料函内，阀杆的螺纹尾部始终处于填料上方，防止运动时带出填料。

3. 上密封座设计：阀盖设有上密封座，符合美国石油学会API和英国BS标准的要求。阀门全开时，阀杆的上密封面与上密封座形成可靠密封，在阀门全开状态下介质不会通过填料函外漏，增加阀杆寿命和安全性。

九、选型说明

进口法兰截止阀属于管路切断节流的关键阀门产品，依据应用工况不同有多种规格和配置（公称通径、公称压力、阀体材质、密封形式、驱动方式等）。为确保阀门获得优良的使用效果和精准的系统匹配，选型时需提供以下工况参数：

1. 管路参数：公称通径DN（mm）、公称压力（MPa/Lb）、法兰标准及密封面型式（GB/ASME/JIS等）

2. 介质特性：介质名称、化学性质（酸碱度/腐蚀性等级）、温度（℃）、粘度（cP）、含固量及颗粒物粒径（mm）

3. 流量与压差：正常工况流量（m³/h）、阀门前/后工作压力及**允许压差

4. 控制方式：手动、手动伞齿轮、电动（电源电压及防爆/防护等级要求）、气动（气源压力及防爆要求）

5. 结构形式：直通式、直流式（Y型）或角式，阀体/阀盖材质和密封面材质

6. 现场安装条件：室内/室外安装、防爆区域等级、环境温度范围、管路垂直/水平走向及阀体安装方向（介质流向自上而下）

根据上述详细工况参数，我司技术部门将提供专业的选型适配建议、外形安装尺寸图、执行器扭矩匹配计算书及完整的接线和控制图纸。具体选型、技术资料与报价咨询，敬请通过平台统一联系方式与我司技术部门进一步沟通。
