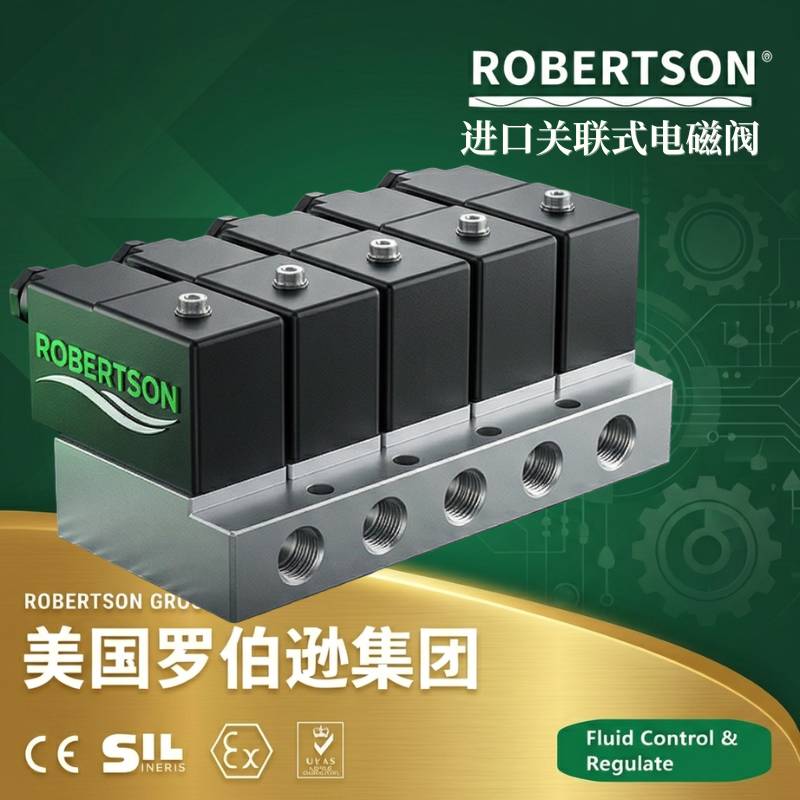

【产品名称】 美国罗伯逊ROBERTSON进口关联式电磁阀

一、产品概述

关联式电磁阀并不是指某一个独立的电磁阀标准型号，而是指在多路控制系统或冗余安全系统中，通过阀组的机械互锁、串联/并联管道阀组集成，实现“多阀协同控制”，以满足流程工业对阀门联锁、安全冗余、及复杂逻辑控制（例如先导控制配对关系及同步通断）的“关联动作”。因此，“关联式电磁阀”本质上将单个电磁阀按工艺匹配组成一组可以联排控制/逻辑互锁的集成部件，是目前自动化产线用以简化管路配接、提高系统可靠性、降低漏点数的常用配电配套模式。

美国罗伯逊ROBERTSON引进的进口关联式电磁阀，是指将多个两位三通、两位五通或不同通径的电磁阀芯集成到统一阀岛上，以紧凑的配置实现多点位、多气路、多流体的联动或互锁通断控制。该产品包含双联安全阀组、多路并联集成岛或先导配对互锁阀组等多种结构形式，可取代传统“分立的电磁阀+外接管路”的布局，降低设计及人工安装成本，提高控制系统的反应速度及安全性。产品广泛应用于需要高安全等级、多气路逻辑、或气液协同控制的领域，如冲压设备离合器/制动器控制、粉体气力输送分配、包装产线真空/压力同步切换等。

二、核心特点

1. 多阀集成，系统可靠性高：将多个电磁阀集成于同一基板或阀岛上，减少了外部管路接头和泄漏点。特定设计型号在同一个阀组中实现冗余监控和交叉检测，当某一功能性阀芯出现故障时，控制逻辑可及时检测到压力异常并作出安全停机或阀组切换。

2. 双向及多通路控制：可选择双联互锁与双电控互斥等组合构型，实现机械/气动互锁，保证非正常工作时无法同时开通两个危险通路，防止系统误动作。

3. 高安全等级适配：部分集成阀组符合ISO 13849及OSHA安全标准，具备动态自监控能力。阀组内部通过先导气路交叉监控，一旦检测到单阀持续卡死，阀组内部会主动切断主气源，进入系统保护状态。

4. 多种驱动及气路型式可搭配：可按需组合双线圈（电磁保持）和弹簧复位单线圈、常开/常闭基本阀芯。采用模块化集成设计，可在同一汇流底板上安装不同电磁阀规格和机能，满足复杂的流程控制逻辑要求。

5. 配套与诊断方便：集成型关联式电磁阀可选用现场总线接口（如IO-Link、Profibus等），方便外部PLC/DCS对整个阀组的状态进行逐位诊断；支持远程监控和预防性维护优化，显著降低工厂非计划停机时间。

6. 体积紧凑，维护简易：紧凑模块结构较同等点位数量下的独立电磁阀管路占用面积更小，同时故障处理时可单站拆换而不影响其它通路工位正常连续运行，降低维修人工用时。

三、应用领域

• 粉体输送及气力分配系统：用于颗粒粉末的吸排转换、多仓多点喂料切换、气流喷吹及时序控制等工况。

• 冲压机械/锻压设备：离合器/制动阀组的联锁控制，必须采用具有互锁信号的阀组以保证设备安全性。

• 气动自动化产线：包装、灌装、装盒以及食品医药生产线的同步气路切换与逻辑时序控制。

• 除尘反吹系统：通过电磁阀岛/阀组实现多个除尘滤袋脉冲阀依次有序定时喷吹。

• 化工及水处理：对于按固定逻辑分配投加工艺添加剂的“批次管理分配单元”。

• 半导体及测试设备：集成于真空与压力测试工位接口，按预先设定的试验时序进行多路分步通气切换。

• 医疗设备：气路集成用医疗制氧机、呼吸机中阀岛实现多段通气时间参数控制。

四、技术规格范围

• 通径规格（DN）：单体电磁阀DN1～DN100（双联及多联结构亦覆盖该范围）

• 阀接口尺寸（螺纹）：M5、G1/8‘’、G1/4‘’、G3/8‘’、G1/2‘’等

• 工作压力范围：真空~1.6MPa（高压型达15MPa以上，视密封材料及通径而定）

• 适用介质温度：-20℃～+120℃（特殊耐高温材质可扩展至200℃，低温工况可低至 -40℃）

• 适用流体：空气、惰性气体、热水、蒸汽、轻质油（粘度≤20 cSt）及低腐蚀性化工流体

• 防护等级：IP65（标准型）, IP67/IP68可选

• 防爆等级：可选Ex d IIC T4~T6隔爆型、Ex ia IIC T4~T6本安型

• 电源电压：DC 24V（标准型号）、AC 110V/230V等多种选择

• 先导/直动供压要求：直动式或零压差先导启动方式（*低启动工作压差异0MPa）；标准先导式的启动需要*低工作压差约0.5bar

• 集成位数：2～24个阀位（视阀岛模块选配）

五、关联匹配气路与机械结构说明

1. 并联冗余组（高安全性） ：多只阀芯同步驱动一组气路，确保某一位阀芯失效不会完全停车，系统具有高可靠性冗余。

2. 互锁串联组：两个电磁阀形成进出气互锁控制，防止发生错误主动进气；用于离合器-刹车阀组或防错灌装控制。

3. 先导配对型“电控互锁” ：主阀与导阀配合，实现双线圈逻辑或先接通导阀才能供气给主阀，以回避误动作。这个配置通常也被称为关联互锁式电磁阀配置。

4. 模块式阀岛（集成型关联式） ：将两位五通或两位三通（2个单路）电磁阀模块组装在同一底座上，中间的开放式气路通道连通，可以节省管路。在这种方式下，*多减少超过60%的管路接头泄漏问题。

六、选型说明

关联式电磁阀属于集成选型设备，需要根据流程控制工艺要求，选定阀的类型（两位三通/两位五通等）、通径规格、线圈电压、防护/防爆等级、集成方式（集成阀岛还是互锁配对安装）、外部接口总线协议等。

选型时请提供：所需控制的通路数量、每个通路执行的通道作用（常开/常断或增压/排空）、流体介质类型及温度和压力条件、系统所需安全等级或是否要求相互互锁保障、是否需要远程诊断功能等。各个工艺参数及关联组合方式差别很大，因此非常有必要提前与阀门技术工程师进行沟通。

具体选型、技术图纸与报价咨询，敬请通过平台统一联系方式与我司技术部门进一步沟通。
