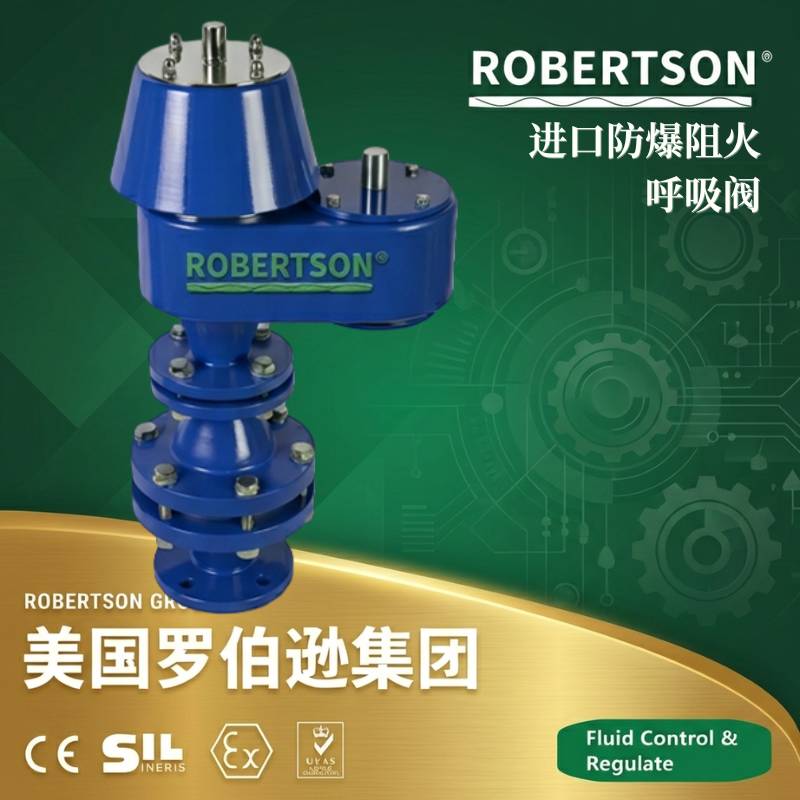

【产品名称】 美国罗伯逊ROBERTSON进口防爆阻火呼吸阀

一、产品概述

美国罗伯逊ROBERTSON进口防爆阻火呼吸阀是一款专门为化工、石油石化储罐提供压力保护与火灾防控而设计的一体化阀门。该产品创造性地将储罐呼吸阀与阻火器无缝集成，主要由壳体、正压阀盘组件、负压阀盘组件和内置不锈钢阻火波纹盘组成。

其核心功能如下：当储罐内压力因进料或环境温度升高（“大呼吸”或“小呼吸”）而超过预定正压时，正压阀盘自动开启释放多余气体，防止罐体超压变形；当罐内排出物料或温度骤降导致形成负压时，外界空气通过负压阀盘吸入罐内，平衡内外压差；内置的高性能阻火层能在发生意外火灾时瞬间阻断外部火焰传播至罐内，从源头杜绝爆炸风险。该产品是稳定储罐气压、减少介质挥发损耗、保障安全生产的节能型关键附件。

二、核心特点

1. 防爆阻燃一体化：将呼吸阀与阻火器合并设计，既能精确控制储罐压力，又能阻止爆燃火焰传播，整体结构紧凑，减少上部安装空间，有效降低企业采购与维护成本。

2. 精密稳定压控（A/B/C多级设定） ：依据API 2000及国内石油化工标准，采用优质弹簧或不锈钢阀盘加载，保证阀盘开启/回座灵敏。提供A级（+355Pa/-295Pa）、B级（+980Pa/-295Pa）、C级（+1765Pa/-295Pa）等多级压力设定，可根据储罐设计压力灵活匹配。特殊压力需求可根据用户储罐设计数据进行定制化配置与调试。

3. 耐候与耐腐蚀：针对化工储罐可能面临的烈日暴晒、雨雪侵袭、海洋潮湿大气等复杂环境，壳体选用高品质不锈钢、特制铸钢、碳钢或优质防锈铝合金精心铸造，具有优秀的抗氧化、耐化学腐蚀性能，可在复杂工况下持久服役。

4. 优质不锈钢阻火层：阻火元件采用304或316L不锈钢波纹带高精度压制而成。波纹板间隙小于安全实验**安全间隙，产品通过相关标准严格的阻爆燃、耐烧测试，能够连续有效阻止高速火焰传播。

5. 高密封与防冻双重保障：阀盘与阀座结合面使用聚四氟乙烯等材质，低温环境下不脆裂粘结，杜绝卡阻。针对高纬度及寒冷地区，通过优化结构设计，防止冷凝水汽积聚结冰导致阀盘冻结失效，保持全天候稳定动作。

6. 大通气量及低流阻：凭借流线型阀体流道设计，在达到相同保护效果的前提下，比分离型设备通气量有明显提升，有效应对突发工况的大呼吸气量，压力损失小，对储罐本体产生的背压极其有限。

7. 抗静电安全设计：阀内设有专用静电导出装置，保证阀体与储罐连接管路时刻保持等电位接地，将雷击或静电积聚引爆失控风险降至近乎为零，极大提升整体储运区域消防安全等级。

8. 便捷的现场维护：结构经过模块化优化，可在储罐不排空物料、不拆卸管路的情况下，十分方便地取出阀盘及阻火器芯件进行现场清洗维护。

三、应用领域

• 油品储运基地：石化港区、储油库、炼化厂内各类原油、汽油、石脑油、航煤等挥发性油品的固定顶/内浮顶罐。

• 化学品中转：存储苯、甲苯、二甲苯、甲醇、乙醇及其他各类精细化工溶剂的反应罐、接收罐、计量罐。

• 粮食与食品工业：大型粮仓、油料压榨工厂、植物油精炼储存罐以及酒类发酵/储存罐，防止可挥发气体积聚以及燃爆事故。

• 环保废气收集：作为储罐VOCs油气收集处理系统的源头截流控制设备，在保证罐内压力稳定的同时又可联动连接后端废气处理设施。

• 高危化工生产：农药医药中间体、树脂合成、酸性物料等存在挥发性毒害气体或易燃易爆风险的加装储罐。

四、技术规格范围

五、阀体及主要零部件材质配置表

常见材质配置组合如下（根据特定介质和工况可特别定制）：

六、工作原理详解

防爆阻火呼吸阀依靠阀盘的重力或弹簧力与罐内外压差的动态平衡实现工作。

呼气原理（正压泄放） ：当储罐内压力P_内大于外界大气压P_外与阀盘重力/弹簧力之和的设定值时，正压阀盘被顶开，罐内多余的挥发性气体（油气混合气）通过阀座、经过防爆阻火层（内置的阻火波纹带）呼出，从而泄放罐内压力。一旦压力回落到保护压力阈值内，阀盘会立即凭借自重或弹簧力自动复位并确保持续密封状态。

吸气原理（负压补入） ：当储罐内压力P_内因出料或意外冷凝急剧降低时，产生负压（低于大气压）。外界空气压力P_外克服负压阀盘上的弹簧/预紧力，顶开负压阀盘吸入，使内外压力很快恢复平衡，避免储罐被“吸瘪”塌陷。整个过程均由设备自身自动维持，完全机械自驱、无需人为干预和额外电控。

阻火原理（火焰阻断） ：当某特殊意外状况下储罐外部发生火灾时，吸入口的火焰进入阀体后，高温火焰在接触多层不锈钢波纹阻火盘时，热量迅速通过狭缝间金属壁被吸收和导散，气流温度降至气体燃点以下，火焰传播被有效终止，确保危险火源不会回窜进入储罐内部，阻断爆炸的发生。

七、选型说明

防爆阻火呼吸阀作为精细化工储罐运行中直接与安全相关的核心附件，压力精度、公称通径的选择与罐体结构、收/发物料工况存在垂直关联。为确保阀门达到*可靠的压力动作范围和**的经济使用寿命，选型时需要提供以下关键工况参数：

1. 储罐的**设计正压及真空耐受能力（kPa或mmH₂O标定值，决定防爆阻火呼吸阀压力等级的选择）。

2. 储罐的公称容积和收发物料实际单位时间**液体流量（m³/h），以准确校验所需呼气与吸气通气量匹配要求。

3. 储存介质名称、实际油品闪点、操作温度范围（℃）以及是否有低温防冻地区的特殊使用要求（例如：-40℃环境下的阀门保用要求）。

4. 安装阀门的储罐是新建还是利旧设备——需提供储罐顶部现有接管法兰标准（HG、GB、ANSI、JIS）、公称直径（mm）及壁厚数据。

5. 该区域是否为防爆区，工程设计中是否需要符合防雷防静电接地设计规范。

6. 是否后端衔接油气回收管线及特殊管道压力平衡等特殊模式，是否需要带旁通或截断阀功能。

我司资深技术团队将依据您提供的详细参数，经过流体力学核定与危险工况等级评价，精准给出匹配的高性能阀门材质、压力等级和*终选型建议。具体选型技术方案咨询，敬请通过平台统一联系方式与我司技术人员对接。

八、安装与维护

• 安装要求：防爆阻火呼吸阀安装在储罐气线**点（通常为罐体顶部，具体以设备设计图为准），以便为罐内挥发性物质提供*直接排泄路径。对于立式储罐，应尽量安装罐顶**点。安装时务必确保阀门垂直向下并与管线保持同心。

• 初次使用准备：新购买的防爆阻火呼吸阀在正式安装前，务必拆卸法兰盖板，清除阀盘间的运输防震部件及保护性薄膜，否则阀门在试运行时将无法开启而导致罐压异常。

• 维护周期：应严格按照国家及石化行业罐区检修规范，每隔3至6个月定期拆下阀内的高精度不锈钢阻火层，使用煤油、柴油或指定清洗剂清除阻火波纹板上的灰尘、结晶物等杂物，确保每个阻火缝隙通畅；同时检查正/负压阀盘动作灵活性与阀座密封面有无划痕。

• 关键检查点：检查阀杆与阀盘连接处有无生锈；确认防静电接地线及连接端子接触牢固；若发现聚四氟乙烯密封件老化发硬，需及时更换。装配后需检查是否回座严密。
