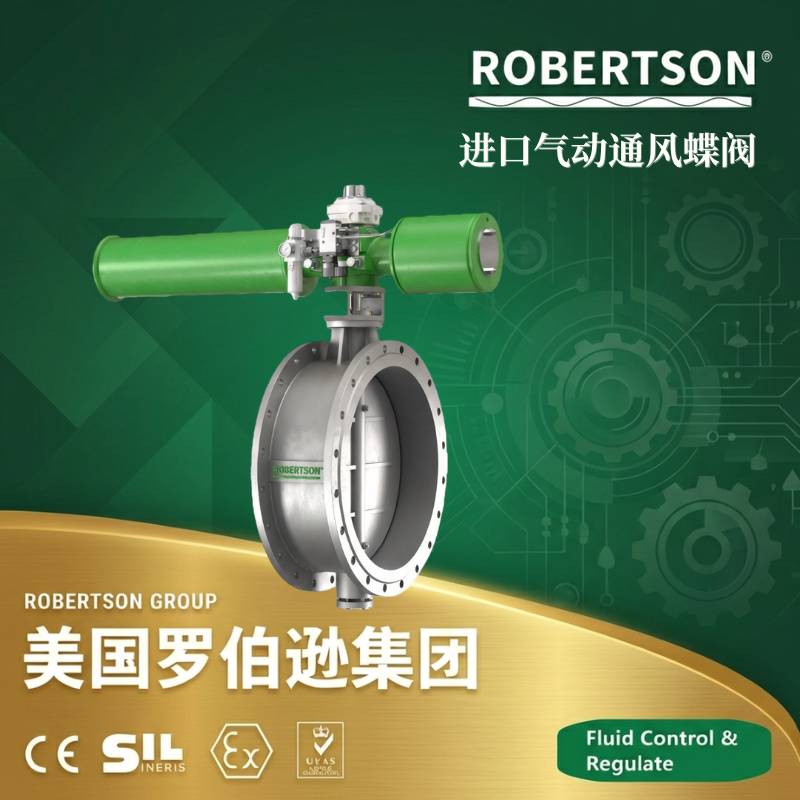

【产品名称】 美国罗伯逊ROBERTSON进口气动通风蝶阀

一、产品概述

美国罗伯逊ROBERTSON进口气动通风蝶阀是一款专为通风除尘系统、烟气处理工程及工业管道设计的气动控制蝶阀。该产品由气动执行器（驱动装置）与中线式通风蝶阀本体组合而成，采用中线式蝶板与短结构钢板焊接的结构形式，具有结构紧凑、重量轻、流道阻力小、启闭迅速等特点。通过气源驱动使蝶板沿阀杆中心线旋转90°，便可实现对气体的接通、切断或流量调节。

本蝶阀采用与阀体相同材料加工成密封圈（本体密封），适用温度随阀体选材而定，公称压力≤0.6MPa。与各种气动附件（电磁阀、限位开关、定位器等）组合装配，可实现远程开关控制或模拟量比例调节。广泛应用于工业、冶金、化工、建材、电站、玻璃等行业中的通风及环保工程的含尘冷风或热风气体管道。作为气体介质流量调节或切断装置，该蝶阀可满足低压差、大口径、大流量条件下的气流控制需求。

二、核心特点

1. 中线式结构、短体型设计：采用中线式蝶板与短结构钢板焊接的新型结构形式，结构紧凑、重量轻，避免了高温膨胀对阀门动作的影响，操作轻便，便于安装和维护。

2. 流道阻力小、流通能力大：全开时蝶板厚度为流道截面上**的阻力源，压降极小；流量系数大，特别适用于大口径、大流量、低压降的通风系统工程（管道烟气、锅炉排空、大流量废气净化等）。

3. 启闭迅速、力矩小：蝶板旋转角度仅需90°，气动执行器动作快捷，配合手动或自动附件可实现快速通断和灵活调节。

4. 适应性强、耐腐蚀：阀体材质多样，可选用铸钢WCB、不锈钢304/316、铬镍钼钛钢等特殊材料；密封圈采用本体密封（与阀体相同材质），耐磨损、耐腐蚀，可防止颗粒介质对阀门密封部件的侵害。填料可选用氟塑料、柔性石墨等材质，满足低、中、高温型介质工况的要求。

5. 气动驱动安全可靠，附件选项丰富：全气动控制，无电火花；尤其适用于易燃易爆的气体（如煤气、粉尘）区域。配合电气阀门定位器（4-20mA信号输入）可实现对压力、流量、温度等工艺参数的自动调节。配置电磁阀、限位开关、空气过滤减压阀、保位阀等附件后，可适应不同的逻辑控制和安全切断要求。

6. 安装维护简易：内无连杆、螺栓等，工作可靠，使用寿命长。可以多工位安装，不受介质流向影响，维护简便，降低使用成本。

三、应用领域

• 建材与水泥工业：水泥熟料冷却机通风、窑尾/窑头排烟管道、生料粉磨系统通风调节，适用于含尘烟气和高品质机械化通风控制。

• 冶金工业：高炉煤气管道、烧结机烟气脱硫系统、除尘器进出风管道、加热炉烟道气调节、转炉煤气回收系统。

• 化工与石油化工：各类废气处理系统（含VOCs废气收集）、锅炉烟气脱硝/脱硫管路、化工生产过程通风调节。

• 电力和热力行业：燃煤锅炉烟道气控制、脱硫吸收塔进出口烟气挡板、热风/冷风管路介质调节。

• 环保及粉尘治理：布袋除尘器/电除尘器进出风总管、脉冲反吹系统、工业粉尘收集管道、通风净化装置。

• 玻璃及陶瓷工业：玻璃熔窑烟道切换、陶瓷窑炉废气排放、退火炉热风循环系统。

• VOCs废气治理系统：精准风量控制的关键部件，适用于喷涂、印刷、化工尾气收集处理系统。

• 气力输送系统（通风侧） ：气力输送系统的工艺空气总管调节，辅助粉体输送和管路切换。

四、技术规格范围

五、气动执行器规格及附件选型

执行器特点补充说明：

1. 齿轮式双活塞结构，输出力矩大，体积小，运行平稳。

2. 气缸选用铝金材料，重量轻、外形美观，耐腐蚀性能好。

3. 可在顶部、底部安装手动操作机构，应急手动干预便捷。

4. 齿条式连接可调节开启角度、额定流量，调试灵活。

5. 执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6. ISO 5211标准连接，确保与阀门安装更换简单方便。

7. 两端调节螺钉可使标准产品在0°和90°有±4°的可调范围，保证与阀门的同步精度。

六、应用工况选型适配

气动通风蝶阀为配套工业通风、除尘及环保工程系统的关键气流控制元件，广泛应用于低压通风、除尘风机进出口调节等低压差工况。依据用户工况的不同，阀体和蝶板等材质可按系统要求配置：针对腐蚀性介质选用不锈钢（304/316）材质的阀体和蝶板，耐化学腐蚀、耐高温氧化；对于含尘气体和高磨损环境，选用铬镍钼钛钢等特殊材料增强耐磨性，延长阀门寿命。密封材料选用柔性石墨或氟塑料作为高温高压填料，提高在高温条件的密封性能；也可以选择石墨填料用于**允许温度600℃以上的高温烟气工况。

阀门压力等级与管道设计保持兼容：低压及常温环境选用PN0.05至PN0.25阀门；有更高密闭要求的通断类场合选用PN0.6或1.0MPa以增加操作力矩和尽可能减少泄漏量。DN1200以上的大型大口径风道系统可选用AW系列拔叉式气缸配套执行机构，输出力矩更大且结构更加稳固，以适应粉体输送的前级风管阀门或高温和高颗粒浓度烟气处置等苛刻工况。

七、选型说明

美国罗伯逊ROBERTSON进口气动通风蝶阀为集成化工业产品，为了保障阀门在目标工艺管道中具有良好的适应性及控制效果，选型时需提供以下工况参数：

• 阀门口径（DN） ：根据通风管道规格准确提供公称通径或管道直径。

• 工作压力（MPa） ：提供管路系统的**工作压力和压力波动范围。

• 介质信息：介质类型（空气/含尘气体/煤气/烟气等）、介质温度（℃）、含尘量及粉尘浓度、是否有腐蚀性成分。

• 阀门功能要求：开关型（二位切断）还是调节型（比例调节），控制精度要求。

• 附件要求：是否需要防爆选装（防爆等级ExdⅡBT4/CT6）、是否有远程信号反馈需求（4-20mA信号）、气源压力和空气质量条件（配备空气过滤减压阀的要求）。

• 连接方式：法兰式或对夹式，法兰标准及公称压力等级（GB、HG、ASME标准）。

根据上述详细工况参数，我司技术团队将提供针对性的阀门材质选择建议、气动执行器扭矩匹配合规计算、附件功能组合方案及完整的外形安装尺寸图。具体的选型咨询和技术资料索取，敬请通过平台的统一联系方式与我司技术部门沟通。
