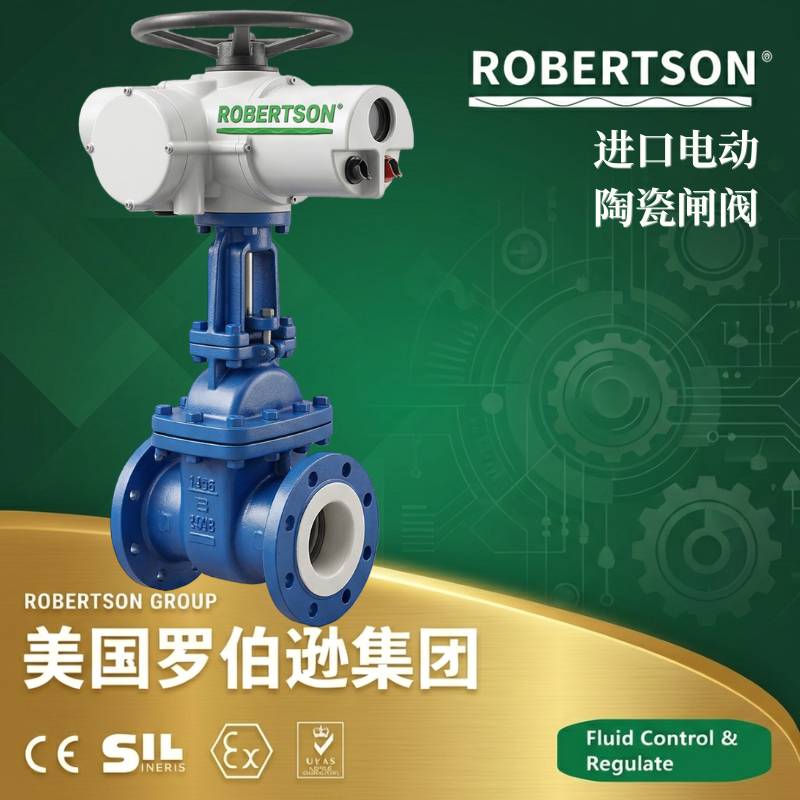

【产品名称】 美国罗伯逊ROBERTSON进口电动陶瓷闸阀

一、产品概述

美国罗伯逊ROBERTSON进口电动陶瓷闸阀（电动陶瓷耐磨闸阀）是一种将电动执行机构与陶瓷硬密封闸阀相结合的高性能阀门产品。闸阀的启闭件为闸板（闸板平行移动或楔板升降式），闸板的运动方向与流体方向相垂直，依靠多回转电动执行器带动阀杆旋转运动，将旋转运动转化为直线运动，驱动闸板沿阀座密封面垂直升降，实现阀门的开通和关闭。

该产品采用工程结构陶瓷（增韧氧化锆、氧化铝、氮化硅等）作为闸板、阀座及流道内衬材料，充分发挥陶瓷材料高硬度、耐磨损、耐腐蚀、耐高温等特性，同时辅以半封闭防尘型多回转电动执行器，适用于真空负压粉体输送管道、电站除灰系统、矿浆管线等苛刻工况。电动陶瓷闸阀密封可靠、扭矩小、启闭无卡涩，在颗粒状介质和磨蚀性介质输送场合体现出了长寿命运行的优异性能，较好地解决了普通闸阀在此类工况下密封面磨损快、寿命短、维修频繁的问题。产品可提供楔式单闸板、平行双闸板等多种结构形式，广泛适用于化工、矿山、电力、冶金、建材、粉体工程等领域。

二、核心特点

1. 陶瓷密封副，超强耐磨：闸板、阀座和流道等与介质接触部位采用高纯度结构陶瓷材料（以氧化铝、氧化锆、氮化硅为主），充分发挥陶瓷硬度高、耐磨损、耐冲蚀的出色特性。通过CNC精密配合加工，密封性能持久可靠，使用寿命远超普通阀门。

2. 楔式结构，密封可靠：采用传统楔式闸板或平行双闸板结构，闸板两侧密封面与阀座密封面形成楔形配合，关闭时产生自锁效应，保证密封严密到位，双向承压能力均衡。

3. 电动执行器智能控制：配装智能型多回转电动执行器，支持就地按钮操作和中控室远程开关控制。具有行程限位、转矩保护、缺相保护和电机过热保护等多重安全防护功能。执行器可直接接受4-20mA控制信号实现阀门开度的无级调节。

4. 介质适应性强：适用于高磨损介质和冲刷腐蚀工况，包括粉煤灰、灰渣、干粉尘、矿浆、煤浆、石膏浆、泥浆和其他含颗粒腐蚀性介质。密封副硬度高，耐受颗粒物直接高速冲击和摩擦，不易产生磨损失效。

5. 密封副自研磨效果佳：**启闭时密封面产生研磨配合效应，提高密封的吻合度和严密性。在含固体颗粒介质中更表现出优良的密封稳定性，长期运行不泄漏。

6. 防积灰结构设计：阀门两侧设有清洗孔及底部可拆卸盲板，防止介质在阀腔底部沉积或造成闸板下沉后关不到位，特别适用于粉体输送管路的频繁启闭工况。同时阀体出口流道设计圆滑顺畅，不存渣、不积料。

7. 阀杆高耐腐蚀性：阀杆经调质及氮化处理，抗腐蚀性、抗擦伤性和耐磨性均有显著提升，保证高磨损工况时仍能长时间保持阀杆表面光滑平整。

8. 手电一体化，应急手动：电动执行器配置手轮操作机构，断电或失电时可以快速切换至手动模式启闭阀门，保障系统应急管理功能。

三、应用领域

• 火电厂除灰/除渣系统：气力除灰系统、湿式除渣系统、灰斗排灰阀、飞灰输送管路以及脱硫石膏浆液管线，已成为电力行业耐磨损管路标准化配置，使用寿命为普通阀门8倍以上。

• 矿山和矿浆输送管线：矿料矿浆、尾砂浆体、精矿浆、尾矿输送系统的介质分流和停止送料用阀门，耐受颗粒物冲刷破坏。

• 冶金及钢铁行业：钢铁厂高炉喷煤系统，除尘灰气力输送系统，高炉热风炉排灰管线和炼钢转炉污泥处理系统。

• 化工行业：催化剂输送、粉料气力输送系统的开关控制，高分子材料的粉末料输送管线。

• 建材行业：水泥生产线原料粉磨系统、生料均化库卸料阀、散装水泥装车系统。

• 煤炭工业：选煤厂的煤泥水处理管路，煤炭洗选和筛分系统排料阀。

• 粉体工程行业：粉煤灰、钛白粉、碳酸钙、高岭土等粉体物料气力输送的管道系统，可适用于真空负压和正压输送环境，可靠性高、泄漏量小。

• 环保行业：烟气脱硫（FGD）系统的石膏浆液循环和排放管路上，污水处理厂污泥排放阀和沉砂池排砂阀。

• 食品及原料工业：粉末状食用原料的输送管路开关控制（如淀粉、面粉、糖粉等），陶瓷密封面具有食品级安全性和耐腐蚀、抗介质侵扰特点。

四、工作原理

电动陶瓷闸阀通过电动执行器输出转矩，经多回转电动装置带动阀杆作旋转运动，通过阀杆螺母和推力轴承将阀杆旋转运动转化为直线位移，从而带动闸板沿阀座密封面垂直升降。

关闭状态时，闸板密封面在楔角作用下与阀座密封面紧密接触，形成密封面严密贴合达到可靠密封。当闸板到达阀体底部后，电动执行器转矩开关动作停止电机工作，从而完成关闭过程。

开启阀门时，电动执行器反向旋转，阀杆上升带动闸板升起，介质通道开始导通，当闸板上行至阀体顶端后，电动执行器停止运行，阀门处于全开状态。

对于平行双闸板结构，双闸板之间还设置有弹簧预紧装置，当阀门关闭时，双闸板在弹簧预紧力作用下压向两侧阀座密封面，实现可自动补偿磨损量的密封效果。

五、技术规格范围

六、电动执行器技术参数

七、产品结构特点详解

1. 耐磨性突出：阀腔内壁可以全面镶装陶瓷衬里，使闸阀内壁完全隔绝高磨损介质的冲蚀，避免阀体遭受冲刷破损。闸板和阀座采用增韧工程结构陶瓷制造，在输送高磨损介质时，其耐用性明显高于普通合金材质金属闸阀。

2. 防积灰防堵塞：陶瓷电动闸阀阀体出口流道采用流线型设计，内腔光滑平整无死角，不存渣、不易积灰。两侧清洗孔及底部可拆卸检修盲板设计，防止介质在阀门底部沉积后影响启闭功能，特别适应易沉积易结晶的管道环境。

3. 密封性强，零泄漏可靠：陶瓷密封面高精度加工和配对研磨，配合楔形结构在关闭时产生楔紧力，形成自密封效应保证零气泡级密封。电动执行器在关闭行程设置了扭矩检测，防止强力关闭对陶瓷密封面造成过大冲击和破损。

4. 操作扭矩小：陶瓷材质自身摩擦系数小，而陶瓷密封面摩擦阻力比金属密封面低很多，因此电动执行器的工作力矩大幅下降，可选用较低功率的执行器，减少系统投资成本和能耗。

5. 维护检修方便：阀门顶装式结构无需拆卸管路即可在线更换阀内件，维修安全方便。陶瓷密封面无需进一步研磨维修，只需更换已磨损阀芯零部件，大大缩短了停机时间和维修周期。

八、选型说明

电动陶瓷闸阀属于耐磨损专用精密阀门，应用于苛刻磨损介质输送系统，为确保设备运转可靠及寿命**，选型时务必提供以下工况参数：

1. 工艺参数：公称通径DN（mm）、工作压力（MPa）、管道材质及法兰标准（GB/HG/ASME等）

2. 介质特性：介质名称（如粉煤灰、矿浆、石膏浆等）、介质温度（℃）、浓度/含固率（%）、固体颗粒大小（mm）、颗粒形状（球形/不规则/长条状），如果含腐蚀性成分，还需提供介质pH值

3. 输送工况：水平或垂直管线、介质流向、连续或间歇使用、启闭频次（次/天或次/年）

4. 控制要求：开关型还是调节型；电动执行器的电源电压（AC220V/380V）、防爆等级（是否需要ExdⅡBT4/CT6）、防护等级（IP65/67）、手轮操作机构等要求

5. 特殊需要：是否需用于真空负压输送环境（负压值）；是否需要阀门阀位反馈信号（4-20mA）；是否需远程启停控制和状态监控接口

6. 现场环境：室外还是室内安装；环境温度范围；防爆区域划分等级；气源和电源条件

我司技术团队将依据用户工况，在综合考虑介质特性、磨损程度、启闭频率和系统压力的基础上，推荐*合适的阀体、内衬材料、陶瓷密封副配置以及电动执行器扭矩规格，提供详细性能数据表、外形安装图纸和完整的电气接线图纸。具体选型、技术资料与报价咨询，敬请通过平台统一联系方式与我司技术部门进一步沟通。
