泄爆片装置（标准名称：爆破片安全装置），俗称防爆片总成、泄爆板组件。依据 GB 567《爆破片安全装置》 定义：由泄爆膜片 + 夹持器（夹持法兰） 为主体构成、不可自动闭合的一次性压力泄放安全成套装置。

重要区分：泄爆片只是单片膜片；泄爆片装置是整套可直接安装使用的总成，包含夹持结构、密封件，可选配信号开关、负压支撑、防雨护罩等配件，可直接对接除尘器、料仓、压力容器法兰。广泛用于可燃性粉尘除尘设备、斗式提升机、旋风分离器、料仓、反应釜、压力管道，防范粉尘爆燃、介质超压造成设备壳体撕裂损毁。

二、整套装置完整结构组成

【标配基础组件】

1. 泄爆膜片（核心元件）依靠预制刻槽、结构形变实现定向破裂，决定标定爆破压力；主流材质：304/316L 不锈钢、铝合金；腐蚀工况选用哈氏合金、钛材。分为平板刻槽、正拱、反拱带槽结构。

2. 夹持器（夹持法兰总成）上下配对法兰框，均匀压紧膜片，保证密封、受力均衡，防止膜片局部应力异常导致提前破裂。方形夹持器多用于除尘器；圆形夹持器适配压力容器与管道。

3. 耐高温密封垫片隔绝漏气、漏粉，防止粉尘进入膜片缝隙造成腐蚀、卡滞。

【可选选配组件（工程常用）】

1. 信号反馈器（报警开关）泄爆片破裂瞬间触发无源开关信号，可联动设备停机、声光报警、PLC 联锁，安监重点推荐配置。

2. 负压支撑托架除尘系统长期负压工况，防止膜片被负压吸瘪、提前失效。

3. 防飞溅拉索 / 限位装置避免破裂后的膜片整体飞出伤人。

4. 室外防雨防尘护罩露天安装，阻挡雨水、粉尘堆积腐蚀膜片；护罩不得阻挡泄爆气流通道。

5. 导流泄爆导管引导冲击波向室外安全区域排放，导管长度、弯头数量必须遵循防爆规范。

三、工作原理

1. 正常运行阶段膜片保持完整，整套装置完全密封，耐受设备常规工作压力，无粉尘、气体泄漏。

2. 超压触发阶段设备内部发生粉尘爆炸或介质压力持续升高，压力达到标定爆破压力；膜片沿预设薄弱刻槽毫秒级（＜5ms）定向完全张开，快速释放爆炸冲击波、高温高压介质。

3. 泄压保护阶段快速降低设备内部爆炸峰值压力，保证设备壳体不被炸开，规避重大安全事故。

4. 动作后特性装置不可逆、无法自动复位；一旦泄爆动作，整套膜片必须更换新件，夹持法兰检查无变形可重复使用。

四、泄爆片装置主流分类及适用场景

1、按膜片结构形式（工业选型核心分类）

（1）平板刻槽型泄爆片装置（粉尘除尘行业主流）

外形：方形、矩形居多，少量圆形特点：低压起爆、泄放面积大、造价适中，破裂无硬质碎片；抗负压性能偏弱。常用爆破压力：0.01~0.05 MPa（10~50kPa）适用：布袋除尘器、滤筒除尘器、木屑 / 粮食 / 塑料粉料仓、斗式提升机。

（2）反拱带槽型泄爆片装置

外形：圆形为主，可定制大方形特点：凸面向设备内侧承压，依靠失稳翻转破裂；耐压力脉动、耐负压、抗疲劳，允许长期工作压力**至标定压力 90%，误爆概率极低，破裂无碎片。适用：压力频繁波动管道、真空泵后端、锂电粉尘系统、金属粉尘除尘设备。

（3）正拱型泄爆片装置

凹面朝向介质受压，依靠拉伸断裂；抗负压较差。适用：压力稳定的常压储罐、气相工艺管道；粉尘防爆领域使用较少。

2、按照使用场景成套形式划分

1. 普通裸装泄爆片装置仅膜片 + 夹持法兰；泄爆时火焰、热粉尘直接向外喷射。✅使用条件：泄爆口直通室外空旷安全区域；❌禁止直接安装在厂房内部。

2. 带信号反馈泄爆片装置裸装装置加装报警开关，爆炸后自动停机，是室外除尘器标准配置。

3. 无焰泄爆装置（复合型成套设备）基础单元仍是泄爆片装置，额外集成多层金属阻火淬熄模块；泄压同时熄灭火焰，实现 “泄压不喷火”。✅强制场景：除尘器放置厂房室内、泄爆口无法直通室外（依据 AQ4273、GB/T15605）。

3、按外形尺寸

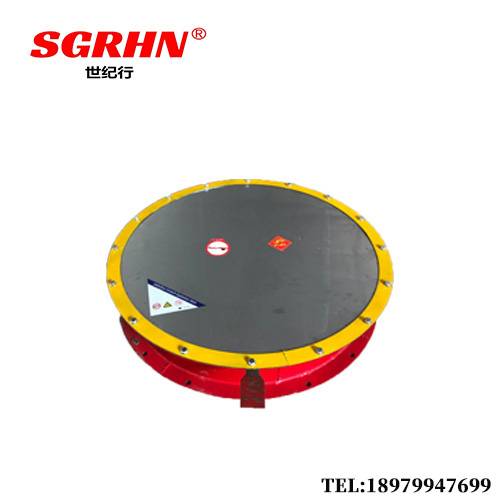

方形 / 矩形泄爆装置（除尘设备标配：500×500、800×800mm 等）；圆形法兰式泄爆装置（DN200~DN1000，压力容器、管道）。

五、核心技术参数

1. 标定爆破压力：*关键参数。粉尘防爆常用：0.01MPa、0.02MPa、0.03MPa；压力允许偏差一般 ±5%~±10%。

2. 适用温度：标准不锈钢 -20℃～220℃；高温工况可定制耐高温合金。

3. 泄放有效面积：必须依据 GB/T 15605《粉尘爆炸泄压规范》，根据设备容积、粉尘爆炸指数 Kst 计算，严禁随意缩小面积。

4. 动作时间：≤5ms，远快于安全阀，适配粉尘爆炸极速升压特征。

5. 抗真空（负压）能力：平板型偏弱；反拱型优秀，负压工况优先选用。

六、主要应用行业与配套设备

配套设备

布袋除尘器、滤筒除尘器、斗式提升机、螺旋输送机、粉碎机、混合机、粉料储料仓、旋风分离器、密闭反应釜、气力输送管道

适用行业

木材加工、粮食饲料、面粉淀粉、橡塑粉尘、医药粉体、锂电材料、铝镁金属抛光、生物质加工、煤粉加工、建材粉体行业

七、安装规范要点（防爆验收重点）

1. 严禁装反方向装置壳体箭头、膜片铭牌标注的泄放方向向外；刻槽面朝向设备内部，方向装反会造成爆破压力大幅偏移、失效。

2. 法兰密封面要求接触面平整，清除焊渣、毛刺，防止划伤膜片；螺栓对角均匀分步锁紧，受力不均会引发提前破裂。

3. 安装位置要求优先布置设备顶部、侧壁上部；远离滤袋、内部构件，避免爆炸时构件封堵泄爆口；泄爆方向避开人行通道、电气控制柜、易燃物料。

4. 通道禁止堵塞泄爆口、泄爆导管内部禁止加装阀门、挡板；导管不宜过长、弯头不宜过多，过长会降低泄压效率。

5. 间距要求裸装泄爆装置向外泄爆区域划定安全隔离区，禁止人员长期停留。

八、巡检、维护与更换标准

日常巡检（每月至少一次）

目视检查膜片：有无鼓包、锈蚀、划痕、积灰变形；检查法兰螺栓有无松动；信号线路完好性。

必须立即整套更换的情形

1. 发生泄爆、膜片破裂；

2. 膜片出现锈蚀、凹陷、鼓包、机械划伤；

3. 达到设计使用周期：常规粉尘工况1~2 年强制更换膜片。

禁止行为

禁止修补、敲打、折弯泄爆膜片；禁止采购无合格证、无铭牌非标装置；禁止混用不同压力等级膜片与夹持法兰。

九、泄爆片装置 VS 安全阀

1. 泄爆片装置：纯机械结构，毫秒级快速泄压，零泄漏；一次性使用；不怕粉尘堵塞，适配粉尘爆炸快速升压工况，粉尘防爆**。

2. 安全阀：可重复启闭；响应速度慢；介质含有粉尘极易卡堵；除尘防爆系统极少单独使用。

十、执行国家规范标准

1. GB 567-2012 《爆破片安全装置》

2. GB/T 15605-2024 《粉尘爆炸泄压规范》

3. AQ 4273-2016 《粉尘爆炸危险场所用除尘系统安全技术规范》

4. GB 15577-2018 《粉尘防爆安全规程》
