产品概述

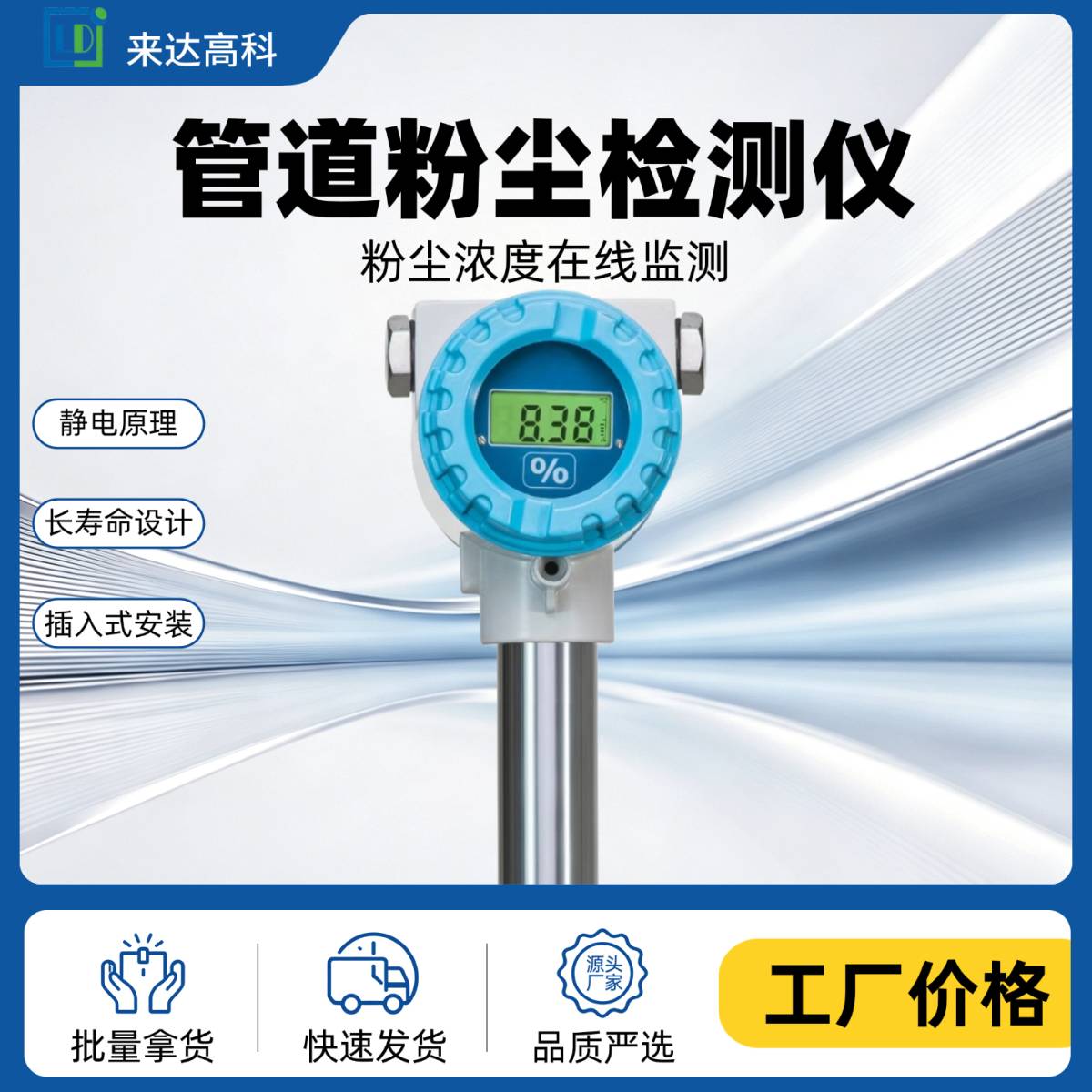

LD-FC 插入式管道粉尘监测仪，河北来达环保厂家直供，采用交流耦合静电感应原理，一体化探杆插入式结构，法兰侧壁安装，无需切断管道。专门用于布袋除尘器出口总管、窑炉、垃圾焚烧、冶金烟道等有组织烟气管道，24 小时连续在线监测烟气粉尘浓度，实时掌握除尘系统运行状态，快速识别滤袋破损、排放超标等异常，支持就地显示与超标声光报警。无光学镜片、无耗材，适配高温、高湿、含粘性粉尘、微量焦油等恶劣烟气工况，广泛用于水泥、钢铁、建材、木工、锂电、粮食饲料等行业除尘排放监测。

工作原理

管道内含尘烟气流动时，粉尘颗粒相互摩擦、和管壁碰撞产生电荷分离，带电粉尘掠过探杆感应区域，产生交变感应信号。仪表采用交流耦合信号处理架构，只提取流动粉尘带来的动态交变信号参与浓度换算；探杆表面附着的静态积灰产生直流信号被过滤，从根源消除积灰零点漂移。 微弱感应信号经过屏蔽放大、多级硬件滤波、降噪算法运算，结合管径、烟气流速、粉尘特性标定模型换算出粉尘实时浓度；浓度超过预设阈值触发继电器报警，4-20mA、RS485 信号上传 PLC/DCS 中控系统，实现远程监控、超标预警、数据存储溯源。

核心特点

✅ 插入式安装，烟道侧壁开孔即可固定，改造工程量小，新建、存量除尘管道都适配 ✅ 无激光光源、无光学镜片，不存在糊镜、结露污染光路问题，高湿粘性烟气稳定运行

✅ 交流耦合抗漂移技术，探头积灰不影响测量基线，大幅减少吹扫、拆机维护

✅ 两级报警阈值自由设定，可外接声光报警器，超标就地预警

✅ 隔离信号输出：4-20mA、RS485 Modbus-RTU、继电器无源报警触点，对接中控平台

✅ 耐高温探杆可选，整机 IP66 防护，抗振动、抗现场电磁干扰；粉尘防爆版本支持定制

✅ 本地液晶数显，实时查看粉尘浓度，监测数据可留存，方便环保台账核查

✅ 和布袋检漏仪互补：本设备监测总管粉尘浓度，布袋检漏仪负责分仓定位滤袋泄漏

技术参数

• 产品名称：插入式管道粉尘监测仪

• 型号：LD-FC

• 检测原理：交流耦合静电感应

• 安装方式：管道侧壁插入法兰安装

• 测量介质：工业烟道、除尘总管含尘烟气

• 介质温度：常规≤260℃，高温探杆按需定制

• 供电：DC24V

• 信号输出：隔离 4-20mA、RS485 Modbus-RTU、继电器报警

• 报警方式：阈值自定义，联动声光报警

• 防护等级：IP66

• 探杆材质：304 不锈钢（316L 耐磨、防爆可选）

• 量程：按现场工况标定定制




应用场景

• 水泥窑尾除尘器出口烟气粉尘浓度在线监测

• 垃圾焚烧、冶金冶炼除尘总管排放监测

• 砂石、建材、木工、饲料厂袋式除尘排放监控

• 锂电粉体、制药除尘系统出口粉尘浓度检测

• 除尘系统运行诊断，提前预警除尘失效、滤袋大面积破损
