一、产品概述

火花探测器，正式名称为管道火花探测熄灭系统，市场俗称火星探测器、火花报警器，是粉尘涉爆干式除尘系统必备的主动安防设备。设备安装于除尘管道、粉体气力输送管道上，实时监测管道气流中因物料摩擦、硬物撞击产生的火花、炽热颗粒，在高温颗粒进入布袋除尘器、粉料仓之前快速识别预警，联动熄灭装置消除火源，从源头防范粉尘火灾与粉尘燃爆事故。

依据《工贸企业粉尘防爆安全规定》《AQ4273 粉尘爆炸危险场所用除尘系统安全技术规范》，木业、饲料、生物质加工、金属抛光等产生可燃粉尘的生产企业，除尘管路必须配置火花探测装置，也是应急管理安全检查重点核查设施。

很多采购人员容易混淆概念：火花探测探头负责光学信号采集；控制主机为系统中枢；搭配喷淋灭火组件、声光报警器构成一套完整的火花探测熄灭系统，行业日常交流中统一简称为火花探测器。

二、工作原理

物料切削、打磨、粉碎作业时，碰撞摩擦生成的火花、炽热颗粒会释放红外热辐射，新生火花同时产生紫外光波。火花探测器依托光学传感技术实现不间断监测：管道内探测探头持续采集光学信号，信号传输至智能控制主机，主机内置智能算法区分真实火花、车间照明、管壁高温、粉尘反光等干扰信号。系统确认监测到危险火花后，毫秒内触发声光报警，同步输出联动信号，启动下游熄灭装置熄灭火花；还可联动除尘风机停机、关闭单向隔爆阀，阻断风险向后端扩散。

按照探测光谱分为三类：

1. 单红外火花探测器仅采集红外热源信号，价格偏低，适合密闭无光、工况简单的除尘管道。缺点是容易受高温管壁影响，误报概率较高，复杂工况不推荐。

2. 紫外火花探测器对瞬时微小火花灵敏度极高，但极易受到自然光、电焊强光干扰，一般不作为独立主探测设备，多用于辅助监测。

3. 紫外 + 红外双光谱火花探测器（主流优选）双波段光谱交叉验证，通过算法过滤各类环境干扰，大幅度降低误报频次，适配绝大多数高粉尘复杂车间工况，也是目前众多企业、安监验收优先认可方案。江西世纪行金属制品有限公司自主研发 SJ 系列火花探测器，采用双光谱探测方案，广泛应用于各类粉尘加工生产线。

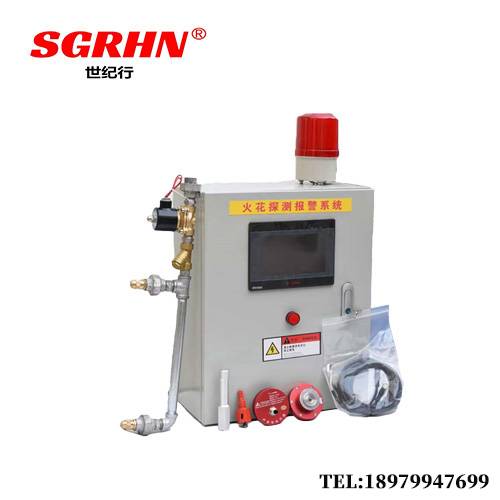

三、整套系统组成

一套标准化火花探测熄灭系统由核心组件与选配模块组成：

1. 火花探测探头信号采集核心单元，壳体多采用航空铝、304 不锈钢材质，防护等级 IP67，防尘防水，适应潮湿、多粉尘车间环境。常规探测角度 120°，大直径管道可双向对装，消除监测盲区。可选配空气自动吹扫组件，定时清理镜头积灰，避免粉尘遮挡造成漏报，减少人工维护。20 区、21 区高危粉尘区域可选用防爆型探头。

2. 智能控制主机（控制器）整套系统的控制中心，大多配备触控显示屏。支持设备开机自检、运行状态实时显示、灵敏度调节、历史报警记录存储、故障自动提醒。预留多路继电器输出接口，可对接声光报警器、喷淋电磁阀、隔爆阀、厂区 PLC 系统，实现自动化联动。单台控制器支持多路探头组网，能够同时管控多条除尘支管。

3. 声光报警器高分贝蜂鸣器搭配红色频闪警示灯，在噪音较大的生产车间快速警示现场工作人员，清晰区分正常运行状态与报警状态。

4. 火花熄灭喷淋组件安装在探测探头下游管道，包含不锈钢雾化喷嘴、电磁阀、供水管道。收到主机指令后瞬间开启，喷射雾化水体形成完整水幕拦截、熄灭火花。⚠️重要提醒：铝粉、镁粉等遇水易发生化学反应的金属粉尘，严禁使用水喷淋，应当选用氮气、二氧化碳惰性气体灭火方案。

5. 屏蔽传输线缆专用屏蔽信号线，抵御车间电机、变频器带来的电磁干扰，保障信号稳定传输。

可选配套模块：UPS 不间断备用电源、物联网远程监控模块、管道水压监测装置。

四、核心技术参数

系统响应时间：≤0.1s*小识别颗粒：≥0.5mm 炽热火花颗粒常规探头工作温度：-20℃～80℃，支持定制高温款** 120℃防护等级：探测探头 IP67，控制箱 IP65供电标准：AC220V 工业电源信号输出方式：继电器开关量、RS485 通讯、4-20mA 模拟信号组网能力：单台控制器可接入 4~8 路探测探头

五、适用行业及应用场景

1. 木材加工、家具、人造板行业：砂光机、开料机、打磨设备除尘管道，属于火花高发场景；

2. 饲料、粮油加工行业：物料粉碎、筛分、气力输送风管；

3. 生物质能源行业：木屑、秸秆颗粒生产线除尘系统；

4. 金属加工行业：不锈钢、铝合金打磨抛光除尘管路；

5. 纺织、无纺布行业：纤维粉尘输送管道；

6. 橡塑、粉体加工行业：密闭粉料输送除尘管路。

六、安装规范要求

1. 探头安装点位：布置在产尘设备下游直管段，距离砂光机、粉碎机 3~5 米，避开弯头、风机进出口、管道变径位置，减少气流扰动与光线干扰。

2. 管道距离规划：探头与喷淋熄灭装置之间预留充足距离，常规 6~10 米，结合管道风速精准核算，确保系统完成信号识别、喷淋启动后，火花还未经过灭火区域。

3. 管道密闭要求：除尘风管做好密封处理，避免阳光直射管道内部，降低设备误报概率。

4. 供水标准：水喷淋工况供水压力维持 0.4MPa 以上，保证雾化水幕完全覆盖管道截面。

七、产品核心优势

1. 前置主动防护作为除尘系统**道安全防线，在火花抵达除尘器之前消除火源，可与隔爆阀、泄爆装置配合，构建多层级除尘防爆防护体系。

2. 极速探测响应毫秒级捕捉管道内快速流动的瞬时火星，不会出现识别滞后问题。

3. 保障连续生产火花扑灭后系统能够自动复位，少量零星火花不会造成生产线长期停机。

4. 拓展兼容性强可联动除尘器压差报警器、单向隔爆阀、泄爆片等防爆设备，打造一体化除尘防爆解决方案。

5. 恶劣工况适应性强双光谱型号搭配自动吹扫组件，可以长期稳定运行在高粉尘车间，降低日常维护工作量。
