一、系统概述

除尘器监控系统（除尘器安全在线监测系统）是以布袋 / 滤筒干式除尘器为监控对象，集成各类传感器、采集控制器、人机交互终端、联动输出模块组成的一体化智能监测与联锁控制系统。

系统分为通用运维型和粉尘涉爆防爆合规型，广泛配套木材加工、金属打磨、食品饲料、橡塑、制药等涉可燃粉尘企业，满足《工贸企业粉尘防爆安全规定》、AQ 4228-2025、GB 17919-2025等新规要求，既是除尘器智能运维工具，也是安监检查强制要求的安全预警装备。

核心价值

实时掌握除尘器运行工况，预判滤袋堵塞、破损故障；

监测自燃、高温风险，提前预警火灾、粉尘爆炸隐患；

超标声光报警 + 安全联锁停机，构建主动防爆防线；

全程数据存储、曲线追溯，满足安监验收、隐患溯源；

可对接火花探测、隔爆阀、泄爆、抑爆装置形成整套防爆体系。

二、系统整体架构（三层结构）

1. 感知层（前端传感器）

安装在除尘器箱体、进出口管道、灰斗、气路等点位，采集实时信号：

压差变送器（核心标配）：监测进出口压差，判断滤袋堵塞；

PT100 温度传感器：除尘器进口、灰斗温度监测，防范粉尘积热自燃；

阻旋料位计：灰斗高料位报警，防止堵灰、二次扬尘；

卸灰阀运行监测：检测星型卸料器卡死、停机故障；

气源压力传感器：监控脉冲清灰压缩空气压力；

可选拓展传感器：管道风速传感器、出入口粉尘浓度传感器、CO 一氧化碳传感器、氧含量传感器；

高危粉尘工况可接入火花探测熄灭系统信号，实现一体化联动。

2. 控制层（主机控制柜）

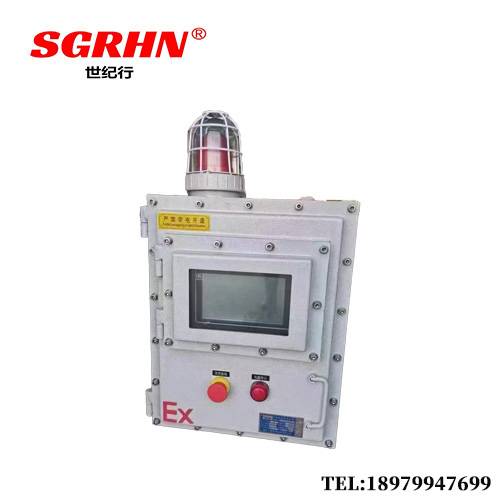

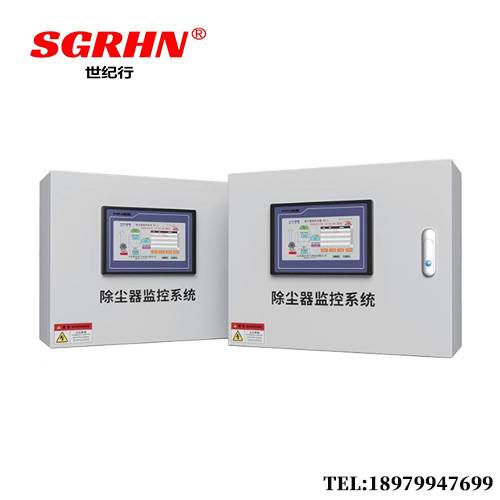

包含 PLC / 智能采集主机、触摸屏、声光报警器、继电器输出模块；

通讯支持RS485 Modbus RTU，可接入工厂 DCS、中控平台；

具备多路开关量输出，实现联锁控制。

3. 展示与管理层

本地触摸屏实时显示参数、历史曲线、报警记录；

选配 4G / 以太网远程模块，电脑、手机远程查看、导出报表。

三、核心监测参数与功能说明

（1）压差监测（强制要求 GB17919-2025）

正常运行压差：800～1500Pa

压差缓慢上升：滤袋积尘堵塞；系统可实现定压差自动触发脉冲清灰；

压差突然下降：滤袋破损、箱体漏风；

超阈值声光报警，持续超高压差可联锁停机。

（2）温度监测

灰斗、进气口多点测温，可燃粉尘工况重点防控阴燃起火；

常规阈值：预警 70℃，高高报警 120～150℃，达到停机值自动联锁关闭除尘风机。

（3）灰斗料位与卸灰监测

实时监控星型锁气卸灰装置运转状态；

卸料器停转、灰斗积灰过高立即报警，防止粉尘堆积自燃、气流短路。

（4）脉冲清灰气源压力监控

监测压缩空气压力 0.4～0.6MPa，压力不足会导致清灰失效、滤袋快速堵塞。

四、四大核心系统功能

1. 实时在线监测

所有参数 1 秒级刷新，触摸屏直观展示数值、动态工艺流程画面。

2. 多级预警与声光报警

分级设置：预警→报警→联锁停机

报警类型：超温、超压差、高料位、卸灰故障、气源压力异常；

控制柜自带高分贝声光报警器，同时记录每条报警时间、数值，不可随意删除。

3. 安全联锁控制（防爆*重要功能）

系统输出无源开关量信号，可联动执行设备：

异常工况联锁停止除尘主风机；

联动关闭前端生产设备；

联动火花熄灭、喷淋灭火、管道切断阀；

安监重点核查：报警之后具备可靠联锁动作，不可仅单纯报警无停机功能。

4. 数据存储与运维管理

历史数据、趋势曲线连续存储≥1 年；

支持 U 盘导出报表，用于隐患排查、事故溯源、安监检查；

支持定时清灰 / 定压差清灰两种脉冲控制模式，优化滤袋寿命、降低能耗。

五、合规执行标准（投标、安监报备可用）

GB 17919-2025《可燃性粉尘除尘系统防爆安全规范》

AQ 4228-2025《木材加工系统粉尘防爆安全规范》

《工贸企业粉尘防爆安全规定》（应急管理部 6 号令）

TSG 92-2026 相关除尘设备安全管理要求

GB/T 15605 粉尘爆炸泄压指南

六、两种配置方案选型参考

方案 A：基础运维型（非可燃粉尘 / 环保管控）

配置：压差监测 + 气源压力 + 脉冲自动控制、本地触摸屏、报警功能；

适用：非金属一般性粉尘、废气除尘，以保护滤袋、环保达标为主，无强制防爆联锁要求。

方案 B：粉尘涉爆防爆型（安监重点检查，推荐）

全套标配：压差 + 箱体 / 灰斗温度 + 灰斗料位 + 卸灰阀状态监测；声光报警 + 安全联锁停机；预留火花探测系统接入接口；整机传感器优先选用防爆本安型；

适用：铝镁金属粉尘、木粉尘、面粉、饲料、树脂、药粉等可燃性干式除尘系统。

七、典型配套组合（工程常用）

除尘器监控系统 + 单向隔爆阀 + 无焰泄爆装置（泄爆片）+ 火花探测熄灭系统，组成除尘管道完整防爆成套方案，满足新建、技改粉尘防爆改造项目要求。

八、常见应用行业

木材家具打磨、铝镁抛光加工、五金喷砂、粮食饲料加工、橡塑粉尘、医药粉体、锂电池材料加工、冶金粉末、生物质加工等所有配置干式布袋除尘器的涉尘企业。
