一、基础定义

火花报警器行业全称管道火花探测报警熄灭系统，日常简称火花探测器、火花报警器，是粉尘涉爆行业主动型安防设备，主要安装在除尘风管、气力输送管道内部。设备实时捕捉管道内摩擦、撞击产生的火花、炽热燃烧颗粒，毫秒级发出声光报警信号，并联动喷淋、停机、隔爆阀等装置，在火花进入布袋除尘器、料仓之前完成火源消除，从源头防范粉尘火灾与燃爆事故，是木业、饲料、金属抛光、生物质加工企业合规必备防爆装备

很多采购人员容易混淆概念：火花探头（传感器）为探测单元；控制器 + 声光报警组成火花报警器；完整成套设备 = 探头 + 报警器控制器 + 熄灭喷淋组件。市场上所说火花报警器，一般指代整套探测报警系统。

二、工作原理

高温火花、阴燃颗粒会持续释放红外热辐射，部分微弱火花附带紫外光谱。系统依靠光学传感探头持续监测管道内部：

探头内置光敏传感器，持续采集管道内光谱信号；

信号传输至控制主机，搭载智能算法过滤环境灯光、管壁余热、粉尘反光等干扰源；

识别确认真实火花后，立刻触发声光报警，同时输出联动指令；

自动启动下游喷淋装置，形成密闭水幕熄灭火花；也可联动除尘风机停机、关闭管道隔爆阀。

按照传感模式分为三大类：

单红外探测：识别稳定高温火星，适合完全避光除尘管道，成本适中；缺点容易受高温管壁干扰，存在一定误报概率。

紫外探测：对刚产生的微小火花灵敏度极高；缺陷是容易受车间电焊光、自然光干扰，单独使用场景受限。

红外 + 紫外双光谱探测（主流高端款，江西世纪行主推型号）双波段信号互相验证，依靠算法区分干扰光源与真实火星，大幅降低误报率，适配绝大多数复杂粉尘车间，也是目前安监检查*认可的方案。

三、整套系统标准组成

系统安装示意图

火花探测探头（传感器）外壳多采用航空铝 + 304 不锈钢，防护等级 IP67；探测角度 120°，常规管道采用对射安装，消除监测盲区。可选配空气自动吹扫组件，定时清理镜头粉尘，避免积灰遮挡造成漏报，减少人工维护。防爆工况可选用防爆型探头，满足 20 区、21 区粉尘防爆标准。

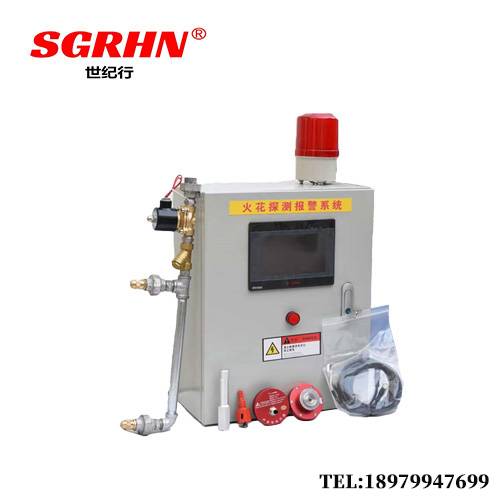

智能控制报警器（主机 / 控制器）系统核心大脑，配备触摸屏操作面板。功能包含：实时状态显示、灵敏度档位调节、系统自动自检、历史报警记录存储、参数一键设置。自带无源继电器输出接口，可以外接声光报警器、喷淋电磁阀、除尘风机、PLC 控制系统。

声光报警装置高分贝蜂鸣器 + 红色频闪警示灯，车间高噪音环境下快速提醒现场工作人员，区分正常运行与报警状态。

火花熄灭装置（喷淋组件）安装在探头下游管道，由不锈钢喷嘴、高压电磁阀、供水管路组成。接到指令瞬间打开，喷射雾化水幕熄灭火花；特殊工况（铝粉、镁粉等遇水可燃粉尘）可更换氮气、二氧化碳惰性气体灭火方案。

选配模块UPS 不间断备用电源、远程物联网模块（手机远程查看运行状态）、复检探头、水压监测装置。

四、核心技术通用参数

系统整体响应时间：≤0.1 秒

探测识别：可捕捉直径≥0.5mm 微小炽热颗粒

探头工作温度：常规款 - 20℃~80℃，高温定制款** 120℃

防护等级：探头 IP67，控制箱 IP65

供电：AC220V 工业常规供电

信号输出：继电器开关量、RS485 通讯、4-20mA 模拟信号

可带探头数量：单台控制器*多支持 4～8 路探头组网，适配多条除尘支管集中管控

五、主要适用行业与工况

木材、家具、人造板行业：砂光机、开料机、打磨设备除尘管道（火花**发场景）

饲料、粮食加工行业：粉碎、筛分气力输送风管

生物质能源行业：木屑、秸秆颗粒生产线除尘系统

金属加工行业：不锈钢、铝材打磨抛光除尘管道

纺织、无纺布行业：纤维粉尘输送管路

橡塑、粉体化工行业：粉料密闭输送管道

法规依据：依据《工贸企业粉尘防爆安全规定》《AQ4273 粉尘爆炸危险场所用除尘系统安全技术规范》，干式除尘管道必须配套火花探测报警熄灭装置，未安装会被认定重大安全隐患。

六、安装核心规范（工程选型重点）

探头安装位置：火花产生设备下游直管段，距离砂光机、粉碎机 3～5 米；避开管道弯头、变径、风机出口，防止气流紊乱、光线干扰。

距离计算关键：探头与喷淋熄灭装置必须预留足够距离（常规 6～10 米）。根据管道风速测算，保证火花飞行到喷淋位置前，系统完成识别、启动喷淋。

管道要求：除尘风管尽量密闭，杜绝阳光直射进入管道，避免探头持续误报警。

水压要求：水喷淋系统供水压力建议≥0.4MPa，保证雾化水幕全覆盖管道截面。

七、设备优势

主动预防：在火花进入除尘器前消除火源，相比泄爆、隔爆装置，实现前端**道防护；

高速响应：毫秒级识别预警，不会错过瞬时通过管道的火星；

连续生产：短时喷淋熄灭火花，无需长期停机，少量火花处置完成自动复位；

兼容性强：能够和隔爆阀、泄爆片、除尘器压差报警器等全套粉尘防爆设备联动，构建完整除尘防爆体系；

工况适应性强：双光谱型号搭配自清洁吹扫，适配长期高粉尘恶劣车间。

八、常见故障与解决方案

频繁误报警主要原因：镜头积灰、管道透光、灵敏度设置过高、车间强光反射；处理方案：清洁探头镜片、封堵管道缝隙、下调探测灵敏度，优先选用双光谱探头。

检测火花后喷淋不启动排查供水压力、电磁阀线路、控制器联动参数、过滤器堵塞情况。

漏报（检测不到火花）探头镜头被粉尘遮挡、探头安装存在盲区、探头老化；推荐加装自动吹扫组件，每月定期模拟火花测试。

九、日常维护要求

每日巡检：观察控制器运行指示灯，检查探头镜片是否积尘；

每月测试：启动模拟火花自检功能，验证声光报警、喷淋联动功能是否正常；

季度保养：清理喷淋喷嘴过滤器，紧固线路接头；

年度校准：对探头灵敏度进行复核，老旧工况建议每年厂家上门检测。
