纯度：
99.8目数：
多种东超新材其它无机材料
东超新材DCN-6000QT
国产其它无机材料
看了6.0W/m·K 高挤出凝胶导热粉的用户又看了
留言询价
电话询价
咨询6.0W/m·K 高挤出凝胶导热粉
使用微信扫码拨号
为了使导热凝胶达到6.0 W/m·K的导热系数，通常需要向体系中添加大量高导热粉体，但这会导致粘度显著增加，挤出速率下降，高比重。一种有效的策略是在配方中引入适量的质轻，高导热的导热粉体，但是，像氮化硼、氢氧化铝这类常见的轻质粉末，一旦与树脂混合，在硅油中的增稠效果明显，这会引起凝胶粘度的急剧增加，使得其难以挤出，并且难以达到高填充和高导热的要求。
东超新材利用其在粉体复合和表面处理领域多年的经验，成功研发了一种新型高性能导热粉体——DCN-6000QT。

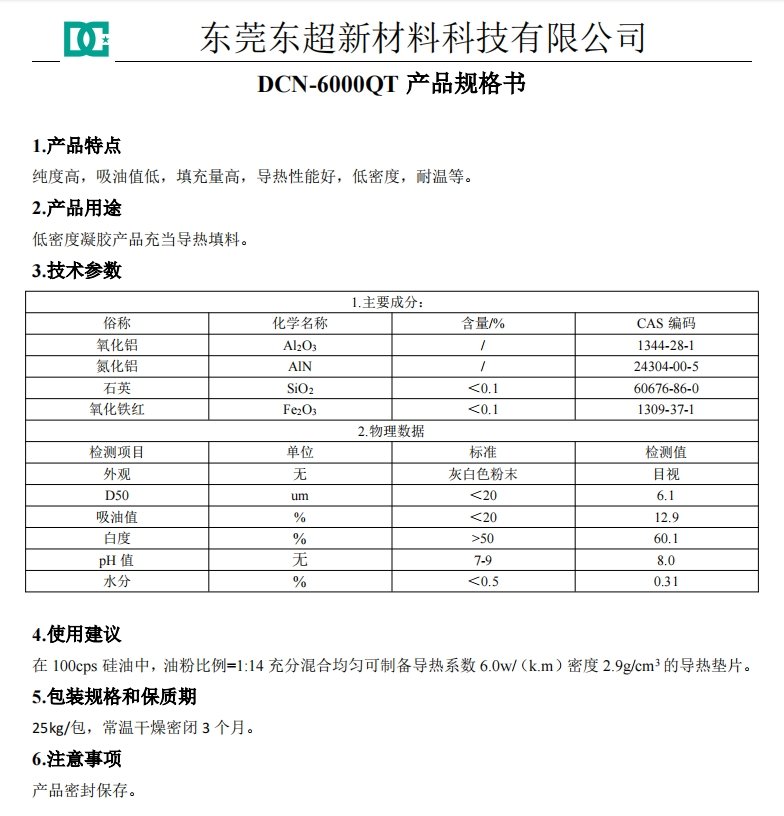

DCN-6000QT采用高导热性和低密度的无机非金属粉体，经过**的改性技术处理，确保其在硅油中能够均匀分散并形成紧密填充，密度较低的产品。这样，导热凝胶在实现高效导热的同时，还能维持较高的挤出速度，并且在成本上也有一定的优势。
DCN-6000QT采用高导热性和低密度的无机非金属粉体，经过**的改性技术处理，确保其在硅油中能够均匀分散并形成紧密填充，表面极性较弱、密度较低的产品。确保导热凝胶在实现高效导热的同时，还能维持低比重、较高的挤出性。

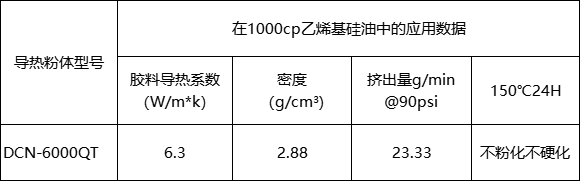

导热系数6.0W/m·K导热凝胶，高挤出23.33g/min 、密度2.88g/cm³，推荐产品DCN-6000QT，经过特殊改性技术处理，粉体与硅油相溶性佳、填充性好，性能稳定。1000cp乙烯基硅油里添加1400份（油粉比1:14）。良好的操作性、性价比高，高端功能性粉体，东超新材料免费开发设计配方. #导热粉体#6W导热粉体#凝胶导热粉#导热氧化铝#氧化铝导热粉
随着汽车工业的发展，汽车的“电动化、轻量化、智能化”是技术发展的主要方向。相比传统汽车，新能源汽车主要是增加了三电系统，其中动力电池，高散热、轻量化设计是主流。公司根据市场需求已开发出多种用于新能源汽
2022-08-30
按照客户的要求一个满意的导热垫片是汇聚高导热、低模量、工艺简易，理论上这三大要素同时满足，但是在实际生产中，能达到高导热的这条已是披荆斩棘。高导热系数的13瓦导热硅胶垫片、13瓦导热凝胶
2022-10-14
新能源电动汽车是近两年的兴起的新能源环保项目，为了缓解汽车燃料对环境带来的影响，政府相关部门也出台了一系列补贴与优惠政策；作为新能源汽车动力核心的锂离子电池，它是通过并联再串联的方向形成汽
2022-10-14
普通高导热硅胶片的挥发份大（一般大于0.3%） ，在高清安防监控设备等长期高温环境的应用中，易挥发出较多的小分子，物质凝结在镜头或电路板上，造成镜头透光率降低、腐蚀透光基材、器件电性能下降
2022-10-14
DCS-3000E 3W环氧树脂灌封胶导热粉 DCS-1507 1.5W灌封胶导热粉 DCS-2006D 2W低成本灌封胶导热粉 DCS-2006D 2W低成本灌封胶导热粉 DCS-2500 2.5W灌封胶导热粉 DCS-3001D 3W灌封胶导热粉 DCS-4000H 4W灌封胶导热粉 DCF-1200HQ DCF-6007BT DCF-6500R
多峰粒径设计是提高导热复合材料填充能力和导热效率的重要方法。其基本思路是通过不同尺寸颗粒的协同堆积，降低无效空隙比例，提高填料的有效体积分数。然而，实际浆料的可加工填充
高填充导热浆料的储存稳定性，直接关系到取料均匀性、计量混合和固化后性能。对于不同粒径或材质的复配体系，宏观上没有明显清液，也可能存在选择性沉降。防
在高填充导热复合材料中，粉体与树脂形成大量异质界面。初始导热性能合格，并不能充分表征这些界面在温度循环、湿热及机械载荷下的长期稳定性。界面脱粘作为一种微观损
导热硅脂（Thermal Grease）作为电子散热领域应用最广泛的导热界面材料之一，其性能直接决定了功率器件的热管理效率。传统导热硅脂通过高填充氧化铝、氮化
近年来，随着消费电子、新能源汽车、通信设备、工业控制和智能终端等产业持续升级，电子散热材料的重要性不断提升。尤其是在高性能芯片、功率模块和高密度
8.0W/(m·K)低挥发导热凝胶专用导热粉（DCN-8000HW）BLT＜160um且具有搞挤出、抗开裂、抗滑移性能解决方案 &n
6.0W/m·K 高挤出凝胶导热粉的工作原理介绍？6.0W/m·K 高挤出凝胶导热粉的使用方法？6.0W/m·K 高挤出凝胶导热粉多少钱一台？6.0W/m·K 高挤出凝胶导热粉的说明书有吗？6.0W/m·K 高挤出凝胶导热粉的报价含票含运费吗？6.0W/m·K 高挤出凝胶导热粉有现货吗？波莫纳有办事机构吗？波莫纳销售电话是多少？
手机版：
工商已核实
