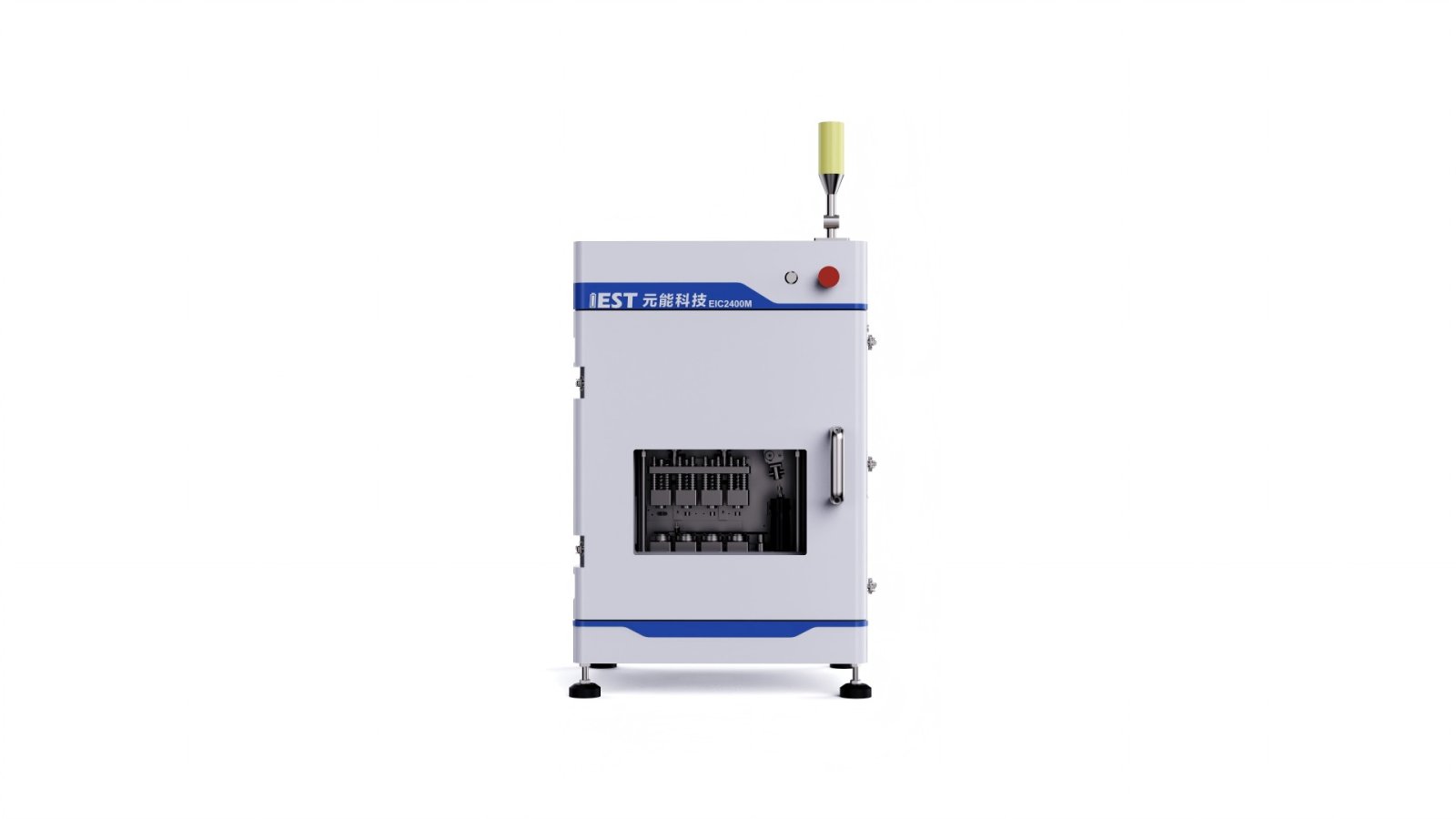

极片迂曲度测试仪& 隔膜离子电导率测试

1、测试&计算方法

1.1极片测试

1.1.1组装对称电池，并进行 EIS 测试；1.1.2如右图所示，分别对 EIS 图谱的高频段与低频段进 行线性拟合 , 二者拟合曲线与 X 轴的交点之差的 3 倍即为该极片涂层的离子阻抗 Rion；

1.1.3利用公式计算得到麦克马林数，从而间接表征极 片的迂曲度。

1.2隔膜测试

2、创造性解决方案一

• 通过测试极片对称电池的 EIS 来计算极片的迂曲度

• 装配简单，自动化测试与分析，简化操作步骤，提高测试效率

• 四通道同步测试

2.1产品特点

• 高纯 Ar 气氛围

• 装配简单，提高实验效率

• 自动化测试与分析

• 四通道同步测试

• 快速 EIS 测试模块

3、创造性解决方案二

4、应用案例

案例1.不同压密正极

案例2.不同压密负极

结果分析

• 极片对称电池测试 EIS 的一致性总体较好；

• 在一定的压密范围内，随着压密的增加，离子电阻 / 麦克马林数增大。

案例3.极片在不同电解液中的迂曲度和电化学性能的关联性

极片在不同电解液中的迂曲度测试

倍率性能测试

结果分析

1.正极 & 负极极片在不同电解液中的麦克马林数趋势为：配方 3 ＞配方 1 ＞配方 2；

2.当倍率等于 10C 时，配方 3 的容量保持率*低，仅为 89%；

3.不同的电解液配方会影响锂离子在极片中的迁移难易程度，麦克马林数越大，锂 离子迁移阻碍越大，电池的倍率性能越差。

案例4.极片迂曲度和浸润的关联性

不同压密正极片的迂曲度和浸润性能测试（LFP） 压实密度：a＜b＜c

• 极片迂曲度测试

• 极片浸润性能测试

结果分析

从实验结果可知：浸润效果越差的极片，迂曲度越大。随着压实密度的增加，电解液浸润性能变差，即锂离子的迁移变得更加困难， 极片迂曲度越大。

案例4.四种不同涂层的隔膜离子电导率对比

4、型号及参数
