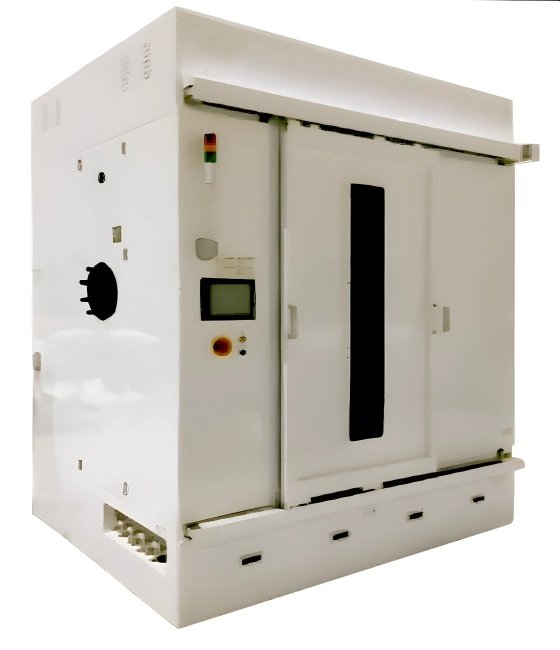

在半导体制造过程中，晶圆片盒（Wafer Cassette）作为承载和传输晶圆片的核心容器，其清洁度直接影响晶圆的良率和工艺稳定性。晶圆片盒在反复使用中会积累颗粒、有机物、金属污染等污染物，必须通过专业清洗设备进行彻底清洁。晶圆片盒清洗机专为解决这一需求设计，是半导体工厂洁净室中不可或缺的重要设备。

一、核心功能与原理

晶圆片盒清洗机的主要目标是去除盒体表面的污染物，包括：

颗粒污染：来自晶圆加工环境的微小颗粒（如硅屑、光刻胶残留）。

有机物残留：光刻胶、清洗剂、工艺气体中的有机成分。

金属污染：设备或工艺环境中引入的铁、铜、铝等金属离子。

氧化层：长期高温环境下形成的氧化膜。

清洗原理：

湿法清洗：

通过喷淋、超声波或兆声波技术，结合酸性或碱性清洗液（如DHF、H₂O₂/H₂SO₄混合液），分解污染物并去除颗粒。

超纯水（UPW）漂洗确保无化学残留。

干法清洗：

等离子清洗或气吹扫技术，用于去除有机物或静电吸附的颗粒。

干燥技术：

热风干燥、真空干燥或异丙醇（IPA）干燥，避免水渍残留。

二、结构与技术特点

模块化设计：

典型清洗机包括预清洗、主清洗、漂洗、干燥等模块，可根据污染程度灵活调整工艺。

部分高端设备集成酸洗、超声波、等离子多功能于一体。

自动化与智能化：

自动上下料系统，兼容半导体工厂的自动化产线。

PLC控制系统实时监控清洗参数（温度、浓度、时间），确保一致性。

高精度清洁：

兆声波（MHz级超声波）技术可清除亚微米级颗粒。

过滤系统（如0.1μm滤芯）确保清洗液无二次污染。

环保与安全：

封闭式清洗腔体，避免化学挥发污染环境。

废液处理系统（中和、回收）符合环保要求。

三、挑战与未来趋势

挑战：

污染物复杂性：先进制程中新型材料（如高K介质、金属栅极）对清洗液的腐蚀性要求更高。

洁净度要求：需达到ISO Class 5及以上标准，避免清洗后二次污染。

成本控制：高纯度化学液和超纯水的消耗需优化。

未来趋势：

环保型清洗：采用无氟清洗液或水基清洗剂，减少对环境的负担。

智能化升级：AI算法优化清洗参数，实现自适应调控。

集成化系统：与自动化产线深度融合，实现清洗-烘干-检测一体化。

晶圆片盒清洗机是半导体制造中保障晶圆良率和工艺稳定性的关键设备。随着芯片制程的不断进步，其技术要求也日益严苛，未来将在高效、环保、智能化方向持续升级。对于半导体工厂而言，选择适合的清洗机不仅是提升生产效率的需求，更是确保产品质量的重要一环。
