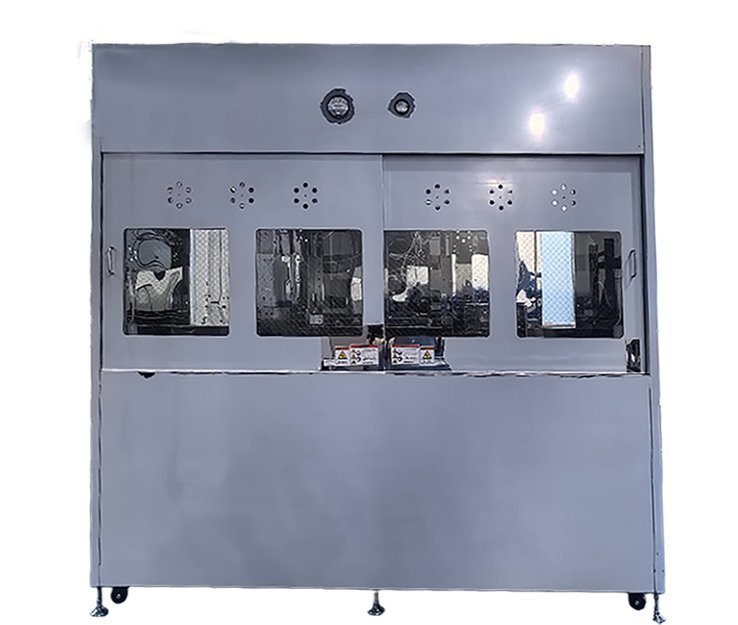

半导体治具清洗机作为半导体制造、封装测试及科研领域的关键设备，其设计目标在于解决精密治具（如探针卡、晶圆承载盘、封装夹具）的高效清洁难题。相较于传统清洗方式，它具备以下显著优势：

1. 无损清洗，保障治具功能性与寿命

柔性夹持与缓冲设计：采用硅胶、PTFE等软质材料固定治具，避免机械应力导致变形或划痕，尤其适用于薄型、脆性治具（如玻璃基板探针卡）。

低温干燥技术：通过真空冷冻干燥或惰性气体吹扫替代高温烘干，防止热敏感材料（如MEMS器件、聚合物封装结构）因热膨胀产生裂纹或性能衰减。

化学剂量精准控制：清洗液浓度、温度实时监测与自动调节，避免强酸/碱过度腐蚀治具表面，延长治具使用寿命。

2. 高效去除复杂污染物，适配多样化工艺需求

多槽分段清洗流程：针对光刻胶残留、焊锡飞溅、氧化物、颗粒等污染物，灵活组合酸洗、碱洗、超声清洗及超纯水冲洗步骤。例如：

BOE溶液：专用于去除硅基治具表面的氧化层；

稀氟酸：处理金属互联区域的腐蚀产物；

有机溶剂+超声波：高效剥离助焊剂、光刻胶等有机物。

超声波空化效应：40kHz高频振动产生微射流，深入治具微小孔隙（如探针卡针脚间隙），清除≤0.1μm的颗粒残留，提升清洗均匀性。

3. 智能化与自动化，降低人工依赖

预设工艺程序：内置光刻胶清洗、焊后清洁、氧化层去除等标准程序，操作人员只需选择对应模式，无需复杂的参数设置。

数据追溯与远程监控：记录每次清洗的液温、pH值、耗时等数据，生成可视化报告，支持工艺优化；可通过物联网接口实现远程监控与故障诊断。

安全防护系统：酸碱槽体采用双层PFA涂层，废气处理系统（活性炭吸附+催化燃烧）净化挥发性气体，避免操作人员暴露风险。

4. 高兼容性与灵活性，覆盖多场景需求

适配多尺寸治具：支持2寸至12寸晶圆治具、探针卡、封装夹具等不同规格，且可定制夹具满足特殊尺寸需求。

批量清洗能力：单批次可处理≥50片治具，兼容自动化产线集成，显著提升清洗效率。

模块化设计：可根据需求选配颗粒检测模块、RFID追溯系统或在线水质监测功能，满足不同客户的个性化需求。

5. 节能环保，降低综合成本

水循环与化学剂回收：清洗液通过过滤与再生系统重复利用，减少耗材消耗；酸碱废液分类回收率≥90%，降低危废处理成本。

低能耗设计：真空干燥系统能耗较传统烘箱降低40%，超声波振子与泵体采用高效节能部件，符合绿色制造标准。

6. 严苛洁净度控制，满足高端工艺要求

颗粒抑制技术：清洗槽内置0.2μm过滤器，杜绝外部颗粒污染；干燥腔体配备HEPA过滤器（≥0.3μm颗粒过滤效率99.99%），确保治具表面洁净度达到Class 5标准。

无二次污染风险：全程封闭式清洗环境，避免清洗后治具暴露于外界粉尘或杂质，可直接用于高精度工艺（如EUV光刻、先进封装）。

半导体治具清洗机通过无损清洗、智能控制、高效去污及严苛洁净度管理，解决了传统清洗方式导致的治具损伤、污染物残留及工艺波动问题。其优势不仅体现在提升良品率、延长治具寿命，更通过自动化与节能环保设计，显著降低综合运营成本，是半导体先进制造中不可或缺的关键设备。
