参考价格
面议型号
VDP-446品牌
顶立科技产地
湖南样本
暂无温控精度：
±5最高温度：
1350/1700/2300额定温度：
1350/1700/2300非金属电热元件：
其他金属电热元件：
其他烧结气氛：
真空顶立科技真空炉
顶立科技VDP-446
国产真空炉
看了真空扩散焊炉的用户又看了
留言询价
电话询价
咨询真空扩散焊炉
使用微信扫码拨号

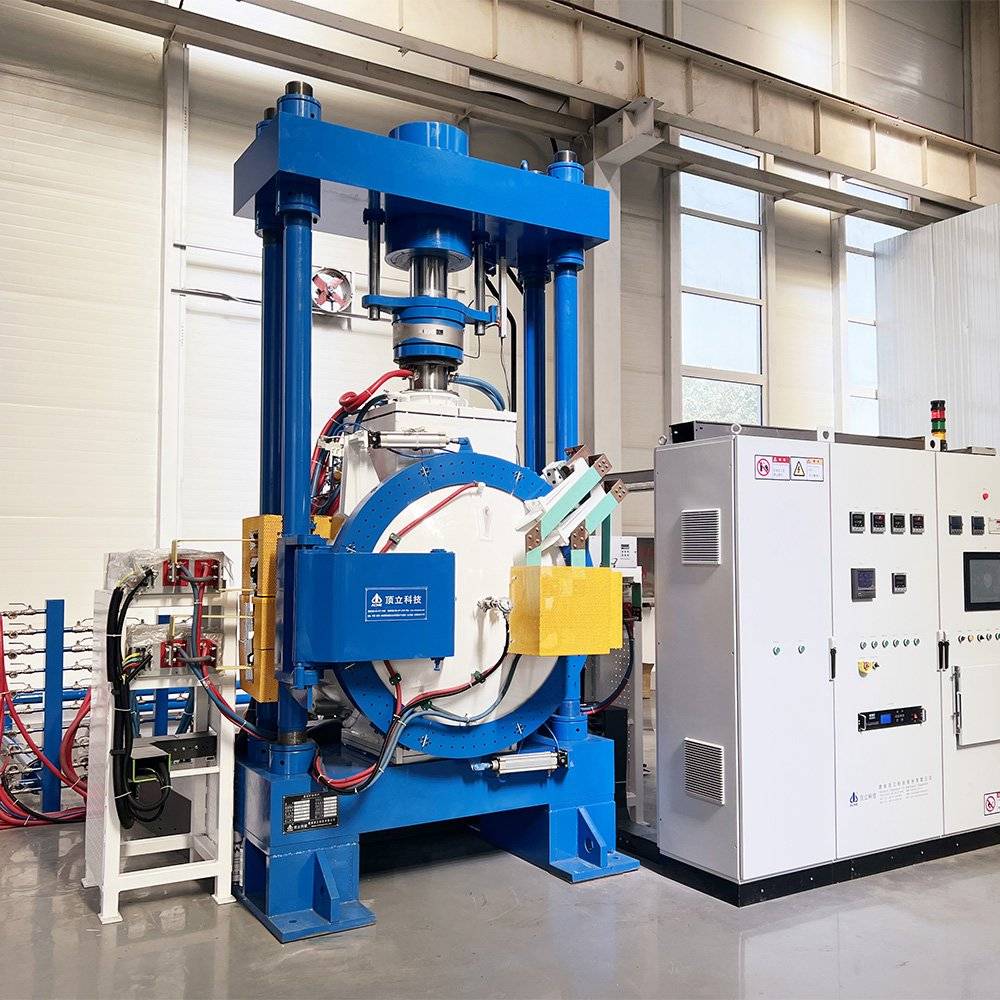

真空扩散焊炉
产品描述：
真空扩散焊炉主要用于航空、航天、船舶等各类发动机叶片、隼头、导弹引信等部件的扩散焊接工艺，扩散焊焊接应用广泛，可以完成不同种类金属材料与金属材料之间的扩散焊接、也可以完成不同种类金属材料与陶瓷类材料、非金属类材料之间的扩散焊接。
应用范围：
航空、航天、船舶等各类发动机叶片、隼头、导弹引信等部件
设备采用压力机与加热室构成一体式扩散焊炉，压力供给系统配装0.001级的德国进口压力传感器，压力控制精度高，配装位移10μm高精度位移传感器，位移控制准确，独立的补压控制系统，确保扩散泵恒定压力准确；
专业的动密封结构，确保设备压力传递杆在有效位移过程中长期使用无泄漏；
上/下压头（或称：上/下压板、热压平台）选用TZM合金材料也可选择等静压石墨材料；
上/下压头平面度控制在±5μm内；
压力场通过3D有限元技术，模拟单件上压头或下压头在承受压力状态下的形变模型，严格核算、对压头厚度留有足够的安全余量，确保压头在高温下无任何微量变形产生，保证扩散焊工件的受压工作基面平整；
压头方便安装和拆卸性，也可不必加压作为单独的钎焊炉使用，以便需方在设备使用时具备多样性；
设备配备2bar-15bar气体压力下外循环快速冷却系统，保证工件热压完毕快速冷却，高效运行。
★ 顶立科技拥有国防特种焊接实验室，可提供钎焊实验及工艺支持。
| 参数\型号 | VDP-444 | VDP-445 | VDP-446 | VDP-554 | VDP-555 | VDP-556 | VDP-666(A/B) |
| 有效热区 W×H×L（mm） | 400×400×400 | 400×400×500 | 400×400×600 | 500×500×400 | 500×500×500 | 500×500×600 | 600×600×600 |
| 加热功率（kW） | 以订购设备**温度确定功率数值 | ||||||
| **温度（℃） | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 |
| 压力吨位（T） | 30-200 | 30-200 | 30-200 | 30-300 | 30-300 | 30-300 | 50-400 |
| 温度均匀性（℃） | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 真空度（Pa） | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 |
| 压升率（Pa/h） | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 |
| ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | |
| 压头数量 | 单/双/三/多 | 单/双 | 单/双 | 单/双 | 单/双 | 单/双 | 单/双 |
上下压头平行度(mm) | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 |
| 压力精度 | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% |
全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | |
位移精度(mm) | H±0.05 | H±0.05 | H±0.05 | H±0.05 | H±0.05 | H±0.05 | H±0.05 |
气冷压力(bar) | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 |
| 参数\型号 | VDP-776 | VDP-886 | VDP-996 | VDP-101006 | VDP-121206 | VDP-141406 | VDP-141412 |
| 有效热区 W×H×L（mm） | 700×700×600 | 800×800×600 | 900×900×600 | 1000×1000×600 | 1200×1200×600 | 1400×1400×600 | 1400×1400×1200 |
| 加热功率（kW） | 以订购设备**温度确定功率数值 | ||||||
| **温度（℃） | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 | 1350/1700/2300 |
| 压力吨位（T） | 50-500 | 100-700 | 200-800 | 200-1000 | 300-1500 | 300-2000 | 300-2000 |
| 温度均匀性（℃） | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 真空度（Pa） | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 |
| 压升率（Pa/h） | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 |
| ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | |
| 压头数量 | 单/双/三/多 | 单/双 | 单/双 | 单/双 | 单/双 | 单/双 | 单/双 |
上下压头平行度(mm) | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 |
| 压力精度 | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% |
全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | |
位移精度(mm) | H±0.05 | H±0.05 | H±0.05 | H±0.05 | H±0.05 | H±0.05 | H±0.05 |
气冷压力(bar) | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 |
以上参数可根据工艺要求进行调整，不作为验收依据，具体以技术方案和协议为准
炉门开启方式：在线式、离线式、垂直升降式、回转式
真空泵组和真空计：进口、高品质国产
PLC：西门子、欧姆龙、三菱
控温仪表：日本岛电、英国欧陆、美国霍尼韦尔
热电偶：K型分度号、N型分度号、S型分度号
记录仪：有纸记录仪、无纸记录仪
人机界面：模拟屏、计算机触摸屏
电器元件：高品质国产、施耐德、西门子
