AI和高性能计算对速度与能耗的要求极为严苛，金属钼薄膜凭借其独特的物理化学性质，包括极-高熔点、较低热膨胀系数、较低电阻率和较高热导率，此外，钼不需要额外的阻挡层，这意味着工艺步骤减少、成本降低、性能提升。随着中国半导体制造产能的大幅提升，国产化前驱体产品有着非常大的提升空间。

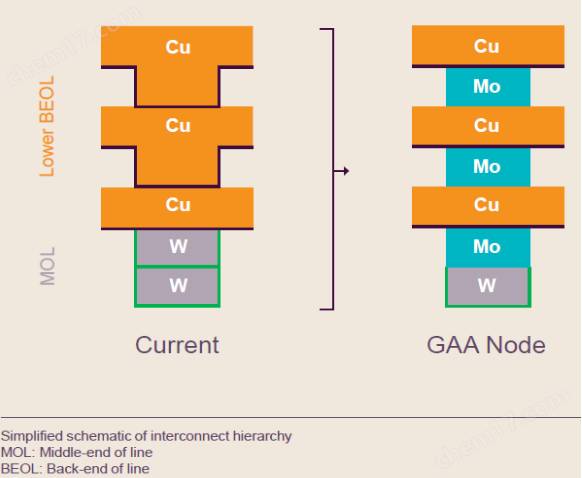

AI、大数据、云计算等前沿应用正以前-所-未-有的速度推动半导体向更先-进的节点演进。每一个晶体管、每一条线路都在不断微缩，随着7nm以下先-进制程中环绕栅极晶体管（GAA）技术的广泛应用，金属钼（Mo）层正逐步替代传统互连材料中的钨（W）和铜（Cu）层。

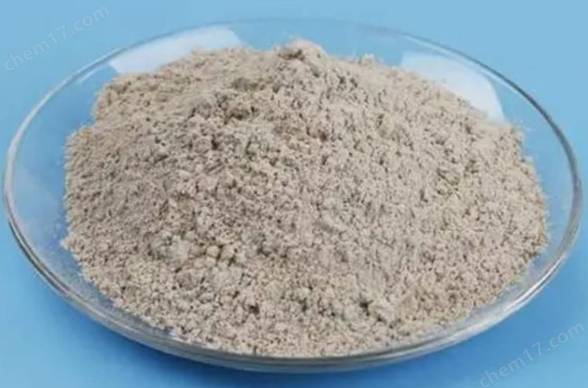

钼源前驱体，即含钼的化合物前体，是一类具备特定化学结构与性能的关键材料，其特性由钼元素的独特属性所决定。

从物理特性来看，钼作为难熔金属，熔点高达2623℃，热膨胀系数低，导电、导热性能优异。这些特质赋予钼源前驱体出色的热稳定性与电学性能，使其能在高温、高精密的制造环境中保持稳定状态。例如，在半导体薄膜沉积过程中，钼源前驱体可承受严苛的工艺温度，确保薄膜的均匀性与致密性。

在化学特性方面，钼的化合价丰富，从+2到+6价均有存在，其中+6价化合物*-为稳定，且具有较强的络合能力。这使得钼源前驱体能够与多种有机或无机配体结合，形成结构多样的化合物，适配不同的制备工艺。同时，部分钼源前驱体如二氯二氧化钼（MoO₂Cl₂），在特定条件下可被高效还原为纯钼薄膜，且避免了传统钨前驱体残留氟成分导致的电阻率波动问题。

高-端钼源前驱体还具备超高纯度的特性，如JX金属株式会社生产的半导体级钼前驱体，杂质含量被控制在万亿分之一（ppt）级别，可满足5nm以下先-进制程对材料纯度的严苛要求，有效减少薄膜缺陷，提升芯片性能。

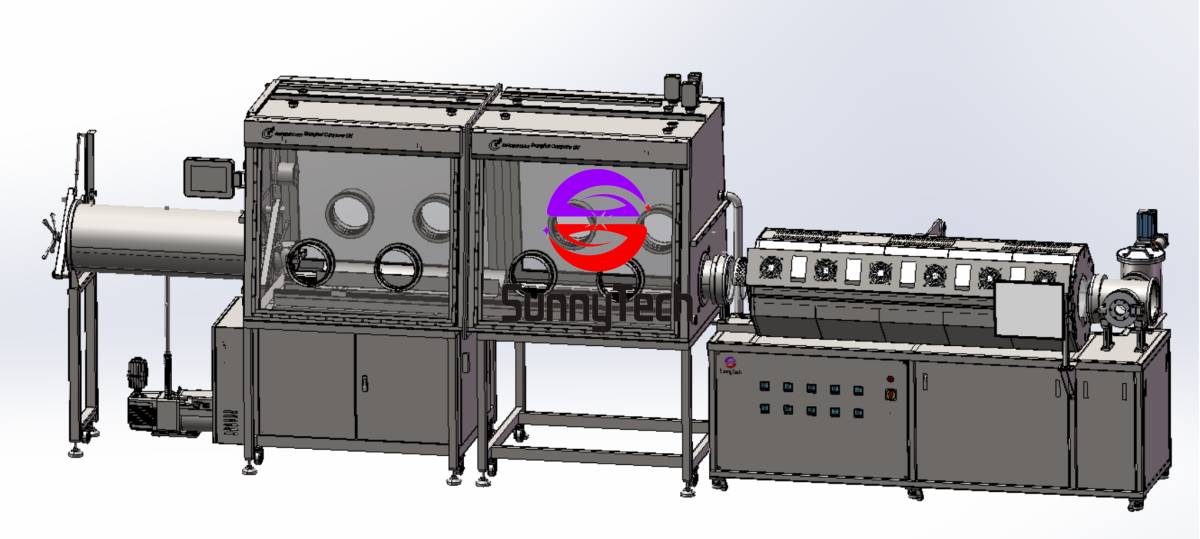

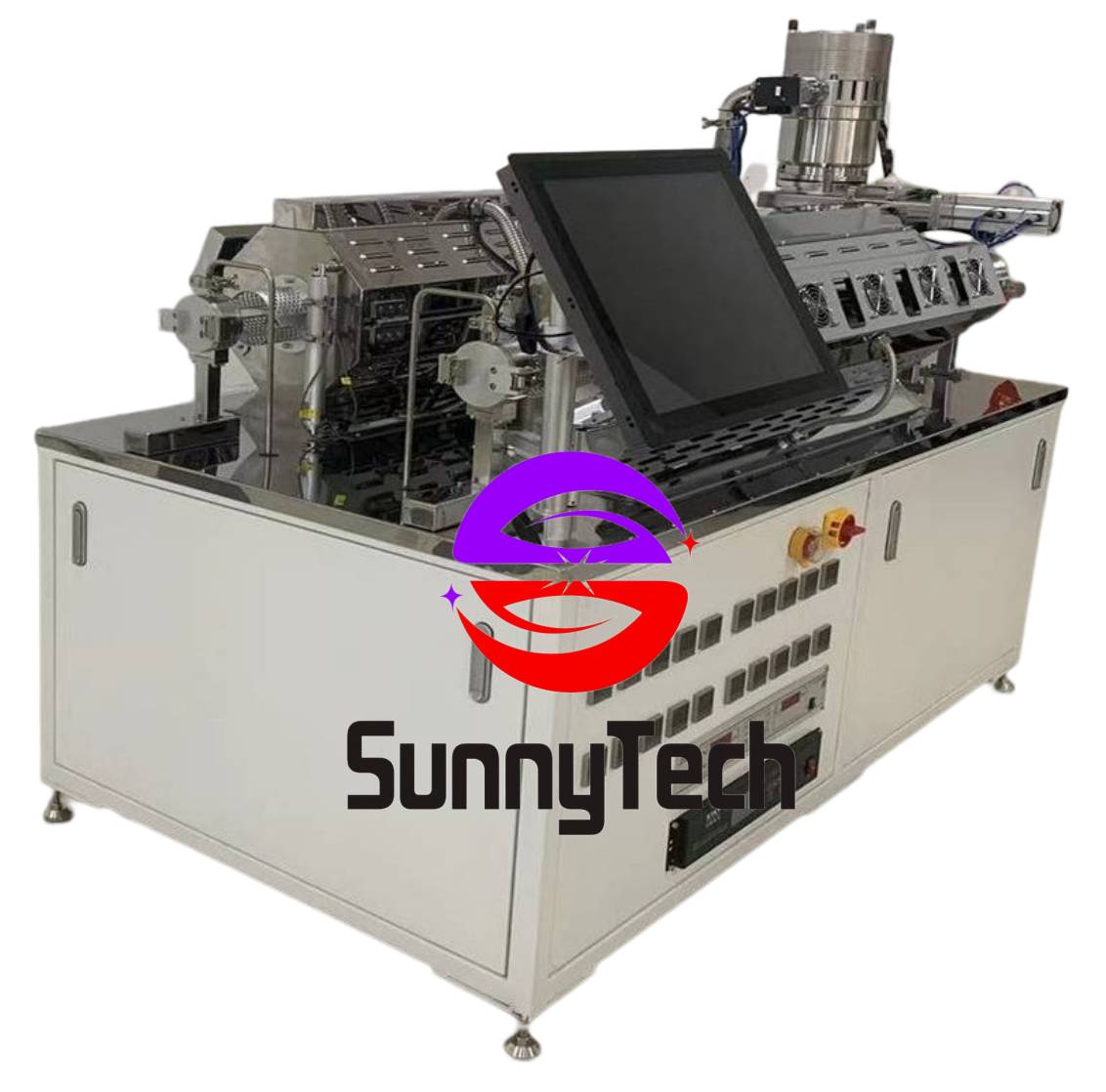

目前我司根据客户的需求，已开发出多款适用于钼源前驱体材料的纯化设备，管径、投料量、控温控压、真空度、隔水氧、耐腐蚀，可根据客户需求进行定制，欢迎垂询。我司设备具有提纯效果好、可工业化规模应用、质量稳定、得率高的特性。
