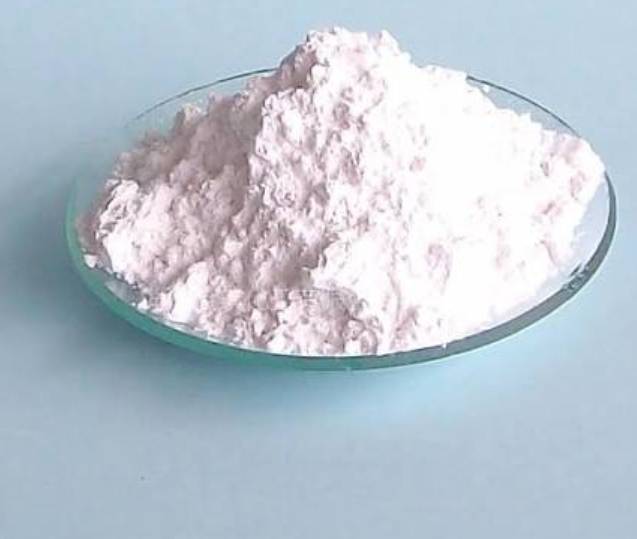

住友化学AKP-53是一款高纯度、超细α相氧化铝（α-Al₂O₃）粉末。它的核心参数与“原理”主要体现在其极高的纯度、精准控制的粒径以及特定的晶体形貌上，这些特性共同决定了它的应用性能。

? 核心参数解析

以下是AKP-53的关键技术参数：

参数类别参数名称典型值/范围解析与意义

化学纯度Al₂O₃含量≥ 99.99% (4N级)极高纯度，是保证其优异物理化学性能（如高温稳定性、电绝缘性）的基础。

杂质含量 (典型值)Si: 33 ppm, Fe: 4 ppm, Na: 2 ppm, Mg: 5 ppm, Cu: 1 ppm极低的杂质含量，对提升下游产品（如透明陶瓷）的性能至关重要。

物理特性晶体类型α相 (Alpha)α-Al₂O₃是氧化铝*稳定的晶相，具有高硬度、高熔点（约2072℃）、优异电绝缘性和耐磨性。

比表面积 (BET)约 11.7 m²/g较大的比表面积意味着粉末具有较高的表面活性，这有利于降低烧结温度和提高烧结驱动力。

平均粒径约 0.17 - 0.20 μm超细的颗粒尺寸，使得粉末更易烧结，并能得到微观结构均匀的陶瓷制品。

松装密度约 1.0 g/cm³较低的松装密度是超细粉体的典型特征，在成型时可能需要更高的压力。

振实密度约 1.4 g/cm³反映了粉末在振动压实后的堆积状态，是粉体处理工艺的重要参数。

烧结特性烧结温度可在 1310℃ 左右的低温下实现烧结得益于其高纯度和高比表面积，能在较低温度下实现致密化，从而降低能耗并控制晶粒生长。

⚙️ 产品原理：性能是如何实现的？

AKP-53的**性能源于其精妙的制备工艺与微观结构设计。

制备工艺原理：醇铝水解法

该产品通过烷氧基铝（醇铝）加水分解的方法制得。这种工艺能从源头上严格控制杂质的引入，是实现99.99%超高纯度的关键。

微观结构设计原理

α相高硬度与稳定性：α-Al₂O₃本身是刚玉结构，赋予了产品高硬度、出色的耐磨性和机械强度。同时，其极高的熔点保证了在高温环境下的稳定性。

超细粒径与高比表面能：约0.2μm的超细粒径带来了巨大的比表面积（~11.7 m²/g）。这使得粉末表面存在大量高能悬空键，表面能极高。在烧结过程中，系统会通过降低表面能来寻求稳定，这为烧结提供了强大的热力学驱动力，因此可以在1310℃的较低温度下实现致密化。

集中的粒径分布：AKP系列的特点是粒子直径分布非常集中。这意味着颗粒大小高度均匀，在成型时能更紧密地堆积，减少孔隙，从而烧制出微观结构均匀、缺陷少的高性能陶瓷。

? 主要应用领域

基于上述特性，AKP-53主要应用于对材料性能要求极高的领域：

透明陶瓷：如高压钠灯管、激光陶瓷等。

高性能结构陶瓷：如半导体制造设备部件、耐热耐磨零件等。

生物陶瓷：如人造关节、牙科义齿等。

蓝宝石单晶：作为LED衬底、手表镜面的原材料。

导热填料：用于树脂等材料，提高其散热性能。
