一、产品描述：

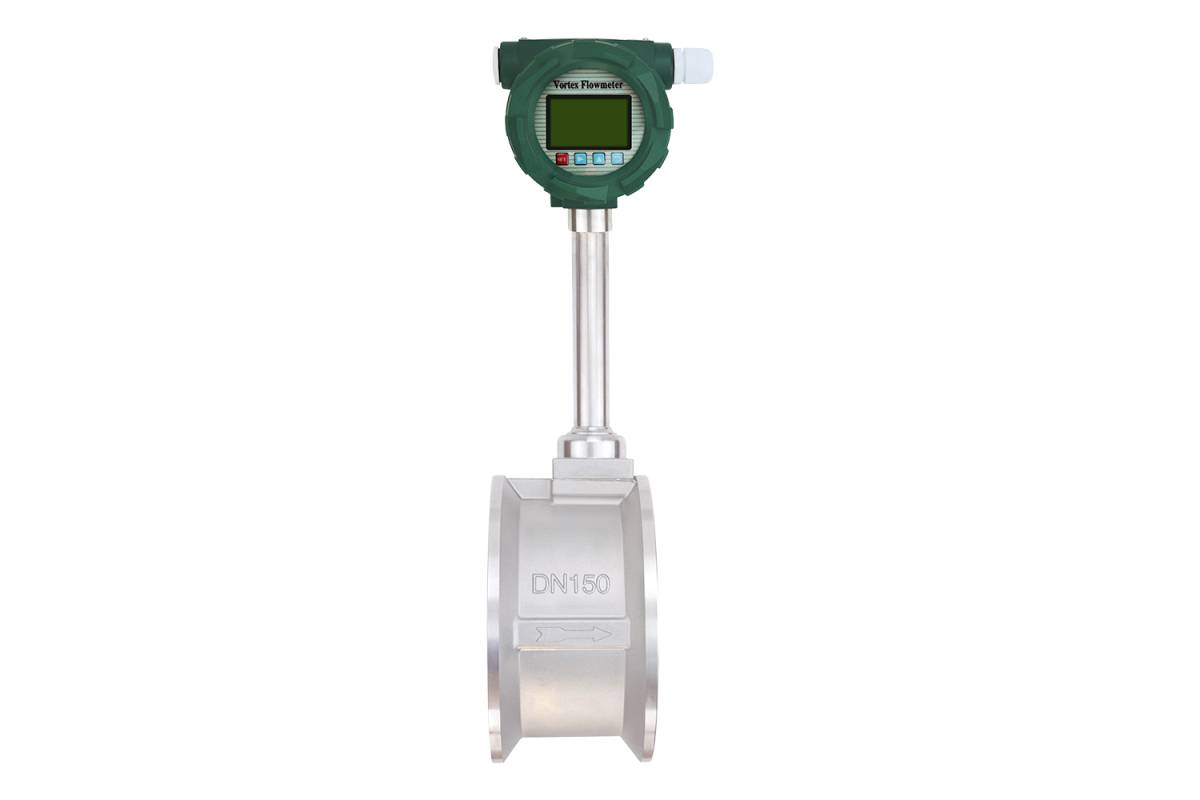

涡街流量计根据卡门（karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。广泛用于各种行业气体、液体、蒸汽流量的计量，也可测量含有微小颗料、杂质的混浊液体，并可作为流量变送器用于自动化控制系统中。

二、产品特点：

1.可测量蒸汽、气体、液体的体积流量和质量流量。

2.可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）。

3.采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。

4.压力损失小，量程范围宽，范围度达10－40倍。

5.无机械运动部件，长期稳定，结构简单便于安装和维护。

6.可测介质温度达+350℃（+450℃）。

三、涡街流量计的主要技术参数 ：

1.测量介质：液体、一般气体、天然气、蒸汽（饱和蒸汽和过热蒸汽）

2.测量可能范围：雷诺数为5×103～7×106

3.正常测量范围：雷诺数为2×104～7×106

4.测量流速范围：液体0.5～7m/s ；气体4～35mm/s 蒸汽7～70m/s

5.被测流体温度：-40℃～+300℃

6.被测流体温度：1.6、4、25MPa

7.准确度：1级、1.5级、0.5级（通过非线性修整方可达到0.5级）

8.重复性：指示值的0.2%

9.表体材料：ICr18Ni9Ti

10.压力损失：△=1.2×r×V2×10-6 式中：△P-压力损失 r-被测的流体密度（Kg/m3） v-管内平均流速（m/s）

11.环境温度：-20℃～+55℃（特殊要求定货说明）

12.环境湿度：≤90%RH

13.大气压力：86-106KPa

14.外供电源：3.6～224VDC

15.内供电源：3～4.5VVDDC

16.工作电源：80/A

17.工作电压：2.7～3.6v

18.工作频率：0.1～3000H

19.信号远传距离：100mm

20.信号输出：NB-IoT、脉冲输出（外供电源）电流输出4～20mADC（两线制外供24VDC电源）脉冲输出与电流输出只能选一种方式。

四、测量范围 :

五、产品选型：
