一、产品简介

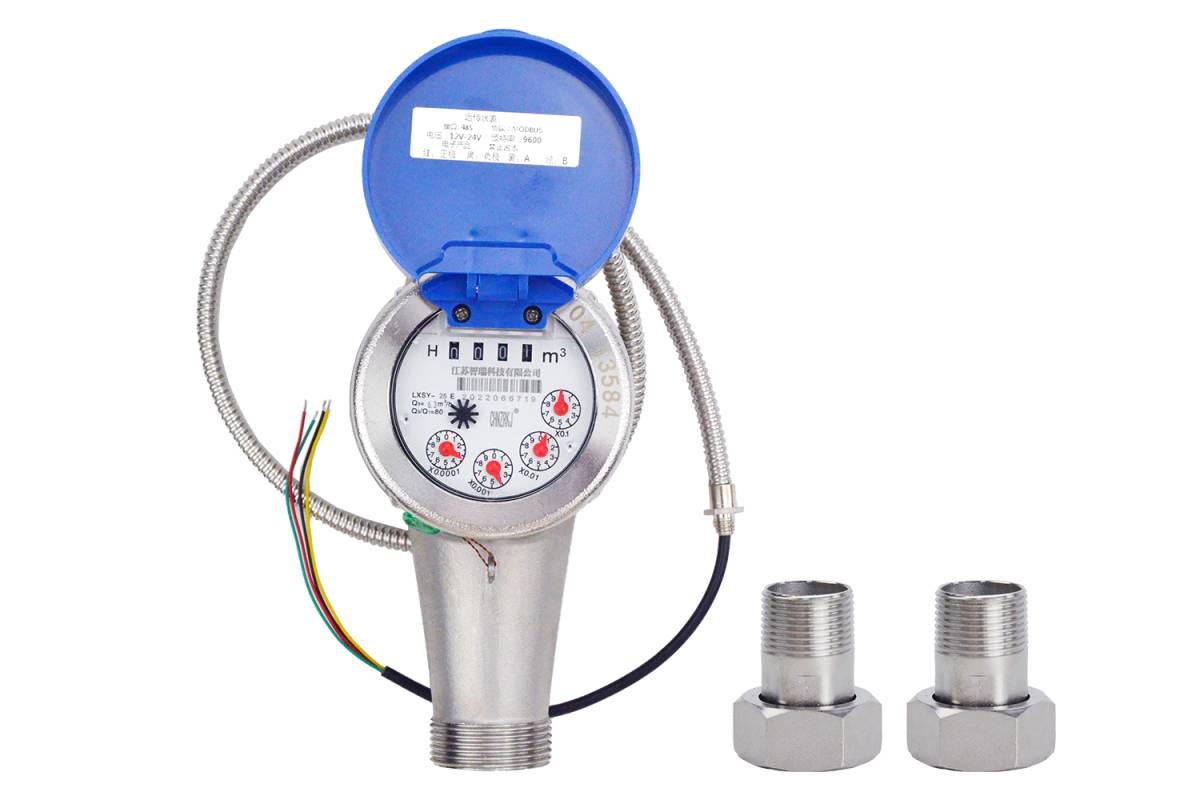

HVZR-FWM系列光电直读式远传水表配套我公司自主知识产权的光电直读传感器，是用于计量流经自来水管道的水体积总量的测量仪，适用于小型工业用水和家庭用水。该系列水表为干式结构，计数机构真空密封、表度盘字轮不受水质影响，读数**清晰。字轮显示计数值量程大、精度高，计量及其他性能要求满足GB/T 778.1~3－2007要求。该产品符合《电子远传水表》（CJ/T 224-2006）。

HVZR-FWM系列直读式远传水表，由于采用了光电编码读取字轮位置数据，因此跟传统脉冲水表相比，它可将计量误差降低到几乎为零，是自动抄表系统中的理想计量零误差水表。且采用低功耗设计，平常无须供电，只有在对水表读数时才需要对它供电。

二、 产品特点

1.机械计量及其它性能要求满足GB/T 778.1~3－2007  2级标准，电子装置符合《电子远传水表》（CJ/T 224-2006）标准。

2.由于直接读取字轮数据，因此跟传统脉冲水表相比，不需设置表底数、表常数等参数，没有累计读数误差。

3.采用低工耗设计，只有读数时才需供电。

4.采用先进的数据编码及校验方式，通讯可靠性高。

5.与上位机系统相结合，建立远程自动抄表管理系统，真正实现抄表自动化。

6.每个表由**的地址编码，施工安装简单。

7.通讯规约可根据用户需求制定，与系统兼容方便。

三、技术参数

1.流量参数

2.机械计量及其它性能要求满足GB/T 778.1~3－2007  B级标准，电子装置符合《电子远传水表》（CJ/T 224-2006）标准。

工作电源：a)DC12V(RS485)；b)DC36V(MBUS)

工作环境： 温度：-0～+55℃（热水+90℃）  湿度：0～95%RH；

与上位机通信方式：a)RS-485现场总线；b)M-bus现场总线；

通讯传输速率：1200、2400 4800、9600可选

通讯传输**距离：300m；

针对总线开路、短路、空闲等故障保护。

通讯规约有DL/T645协议、CJ/T188协议可选，也可根据需要定制协议。

四、安装使用与维护方法

1.选择水表的口径，应根据安装地点的流量大小而定，且不宜使用热水（除经改制外）。

2.安装位置要避免曝晒、冰冻、污染、潮湿和水淹，以便拆装和抄表，在有冰冻期间，除将水表和水管包扎外，不用时把水表进水端阀门关闭，出水端放水阀和水龙头打开，可防止水表因冰冻膨胀损坏。建议安装在专用水表箱内。

3.水表必须水平安装，使字面朝上，箭头方向与水流方向相同。

4.新管道务必把管道内的石子、泥沙、麻丝等杂物冲洗干净再装水表，以免造成水表故障。

5.为了计量准确，水龙头应高于水表。

6.若水表装在锅炉进水管处，应防止温度过高热水回流烫坏水表。

7.水表不应直接与管道连接，水表与管道间应通过接管，密封垫圈，连接螺母连接。拆装水表时，切不可用力硬扳，以免扭坏表壳。

8.水表长期使用，管道内杂质铁锈等会堵塞过滤网或进入水表内，使水表误差增大或影响正常运转，**每隔三年洗一次，并重新校准，但不要自行拆装。

9.不用水时，如有微小走动是由于管路中水流压力不够稳定或有其它原因所引起。
