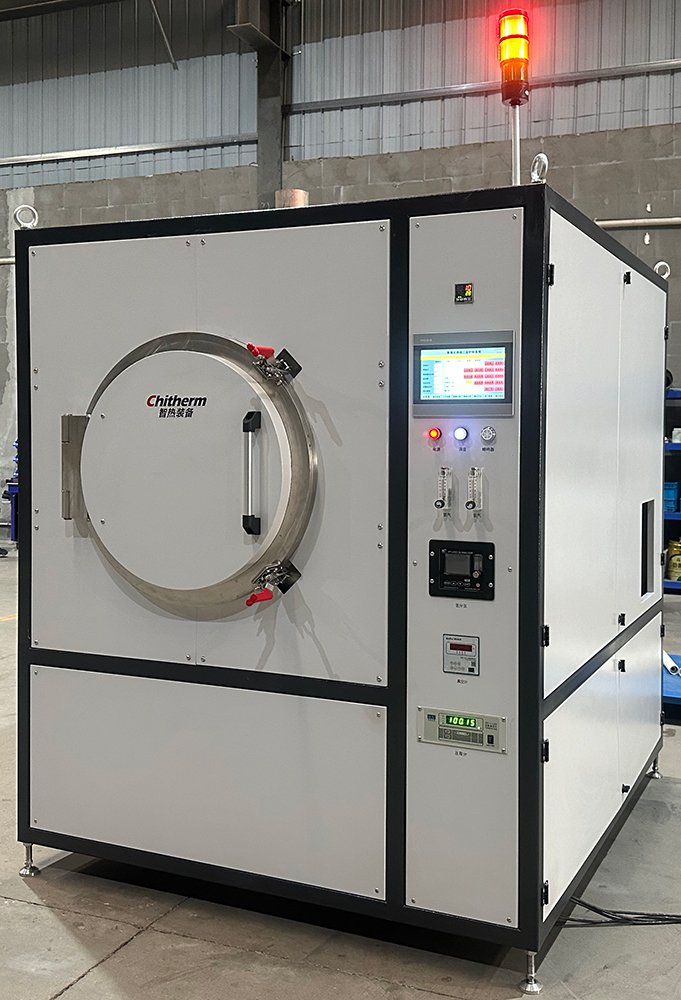

一、 设备名称、型号：HWF80-12NH型零件处理炉（气氛保护退火炉）

二、 应用领域：脱碳、退火、淬火、灼烧、硬化、热分解、回火、烧结前的热力排胶等。

三、 技术指标与基本配置

3.1 额定温度：1100℃；

3.2 **温度：1150℃；

3.3 罐体材料：Inconel 601；

3.4 罐体尺寸：Φ630×800mm；

3.5 有效尺寸：400×400×500mm（W×H×D）；

3.6 装料方式：手动装料，罐体内部设有水平导轨及料架，配不锈钢网孔匣钵；

3.7 加热元件：FEC陶瓷纤维加热器；

3.8 控温稳定度：±1℃，具有PID参数自整定功能；

3.9 温度均匀度：±5℃；

3.10 热偶类型：N分度；

3.11 控温点数：前、中、后3点；

3.12 测温点数：1点；

3.13 程序步数：20步；

3.14 烧结气氛：氮气+氢气，带加湿功能；

3.15 氧含量：配置一台微氧氧分仪检测罐体内部氧含量；

3.16 排气口：1个排气口，配有点火装置；

3.17 **加热功率：48kW；

3.18 空炉典型保温功率：≤20kW；

3.19 升温速率：≤10℃/min；

3.20 降温方式：鼓风机外部强制冷却；

3.21 降温速率：3～10℃/min；

3.22 安全保护：罐体配有泄压阀，当罐体内压力超过设定值时，自动泄压；

3.23 表面温升：＜35℃；

3.24 极限真空度：10Pa；

3.25 报警保护：超温、断偶、低气压、低水压、电机欠逆相、真空度不达标、点火故障、氧含量超标等声光报警保护，并具有超温报警断电保护功能；

3.26 设备重量：约1000kg；

3.27 设备颜色：浅灰色；

3.28 外形参考尺寸：1500×1950×1800mm（W×H×D），具体尺寸以实际产品为准。

 四、设备正常运行条件

环境条件：温度0～40℃，湿度≤80％RH，无腐蚀性气体,无强烈气流扰动；

氮气条件：气源压力0.2～0.4Mpa，纯度99.999%，耗气量0.2～0.6m3/h；

氢气条件：气源压力0.2～0.4Mpa，耗气量0.2～0.6m3/h；

导通气源条件：洁净、干燥、无油压缩空气，压力0.4～0.8Mpa；

进水条件：0.1～0.3Mpa，洁净、无腐蚀，供应流量1～3L/min；

通风系统：非接触式接入用户抽气系统，抽排能力大于10m3/h；

地面要求：水平、无明显震动，承重＞500Kg/ m2；

动力条件：容量大于64kVA，3相5线，电压220/380V，频率50Hz。火线：黄色、绿色、红色，零线：蓝色，地线：黄绿色；

安装场地：2500mm×2000mm×3000mm（D×W×H），安装面积大于5m²。
