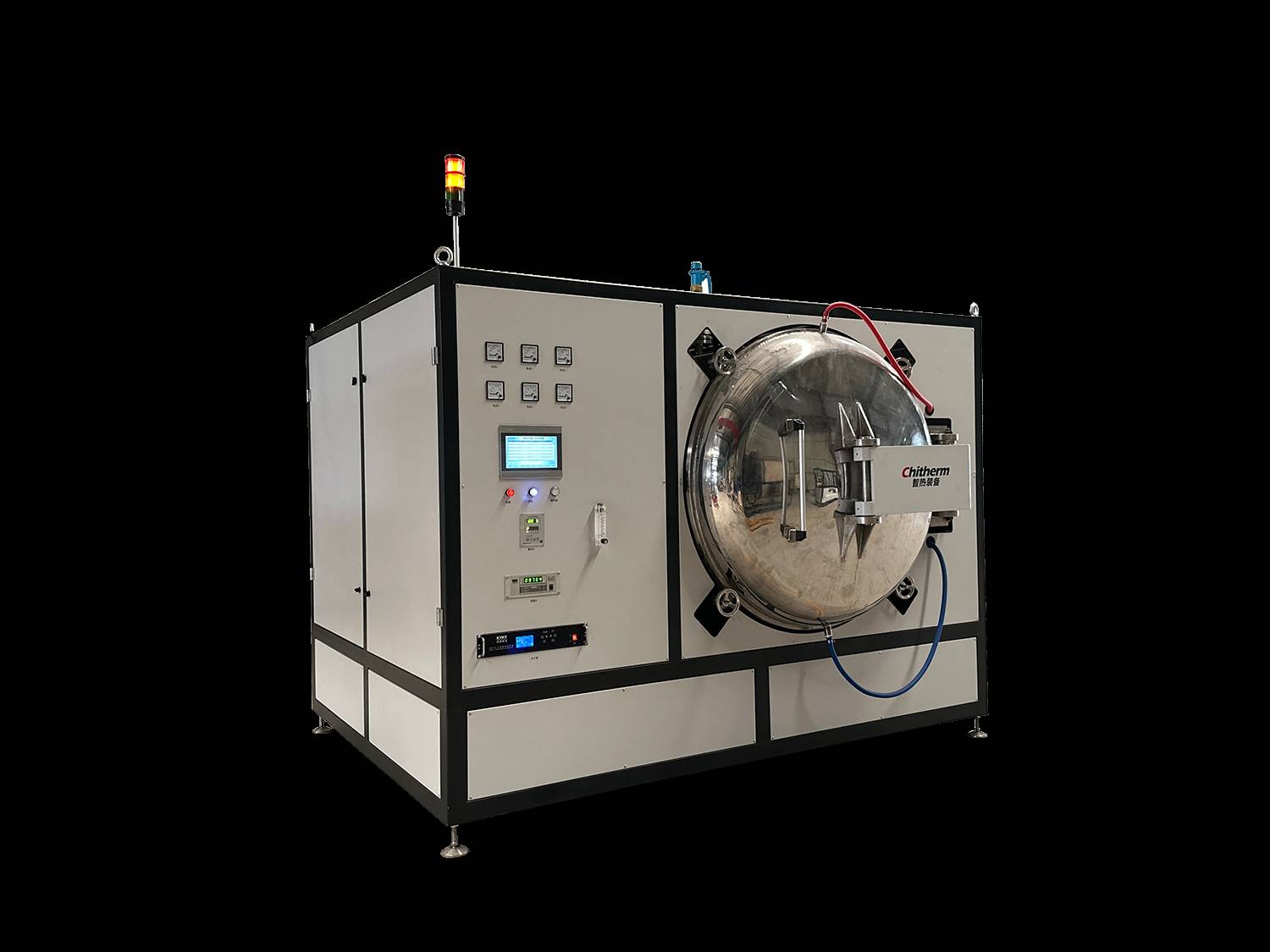

一、设备名称、型号：CWF80-05型真空罐式炉

二、技术指标与基本配置

2.1 额定温度：400℃；

2.2 **温度：500℃；

2.3 罐体材料：SUS304；

2.4 有效尺寸：400×400×500mm（W×H×D）；

2.5 盛料方式：金属料架及料盘；

2.6 冷却方式：外壁全水冷；

2.7 加热元件：Ni-Cr加热带；

2.8 控温稳定度：±1℃，具有PID参数自整定功能；控温精度：±10℃；

2.9 温度均匀度：±5℃（400℃恒温1小时空炉测试），预留检测口；

2.10 热偶类型：K分度；

2.11 控温点数：3点；

2.12 控温段数：9段；

2.13 极限真空度：5×10-4Pa（空炉、洁净、室温、充分脱气）；

2.14 工作真空度：5×10-3Pa（空炉、洁净、室温、充分脱气）；

2.15 压升率：0.67Pa/h；

2.16 抽气速率：≤60min，冷炉抽至5×10-3Pa；

2.17 报警保护：超温、断偶、低水压、真空度不达标等声光报警保护；

2.18 设计功率：30kW；

2.19 装机功率：约50kW；

2.20 表面温升：＜35℃；

2.21 设备重量：约900Kg；

2.22 设备颜色：浅灰色；

2.23 外形参考尺寸：1800×2000×1800mm（W×H×D），具体尺寸以实际产品为准。

三、总体技术说明

设备主要由炉体、加热室、强冷系统、真空系统、水冷系统及控制系统组成。

四、 设备正常运行条件

4.1 环境条件：温度0～40℃，湿度≤80％RH，无腐蚀性气体,无强烈气流扰动；

4.2 氮气条件：0.2～0.4Mpa，99.999%高纯氮气，耗气量约2～6m³/h；

4.3 导通气条件：洁净、干燥、无油压缩空气，压力0.4～0.8Mpa；

4.4 进水条件：0.15～0.3Mpa，洁净、无腐蚀，供应流量2t/h；

4.5 地面要求：水平、无明显震动，承重＞500Kg/㎡；

4.6 动力条件：容量大于70KVA，3相5线，电压220/380V，频率50Hz。火线：黄色、绿色、红色，零线：蓝色，地线：黄绿色；

4.7 安装场地：2500mm×2500mm×3000mm（D×W×H），安装面积大于7m²。
