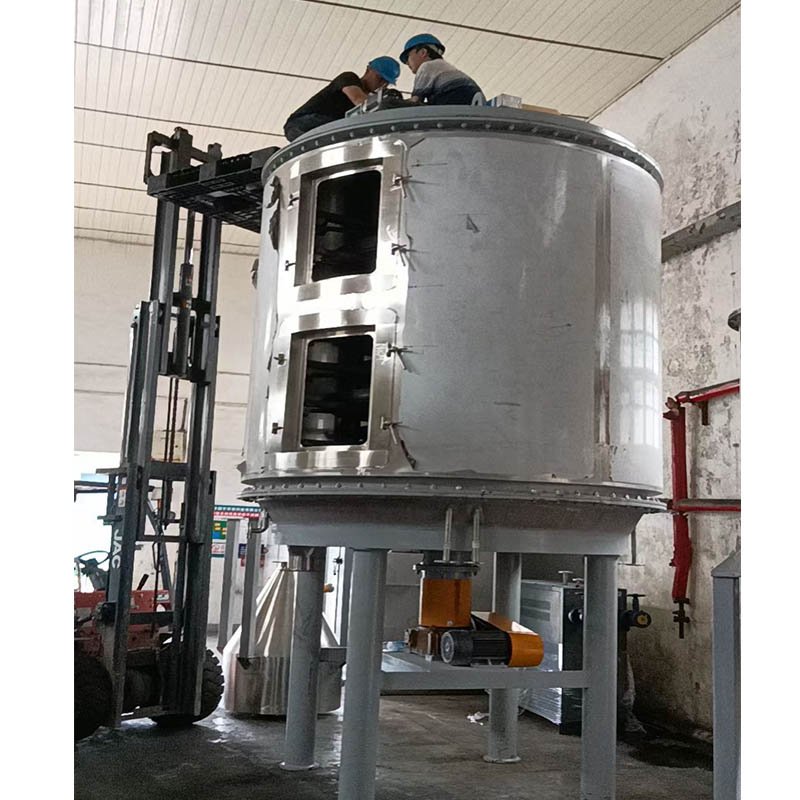

酸羟胺盘式干燥器4000kg/h

提供一种盐酸羟胺干燥用盘式干燥器，以解决上述背景技术中提出的问题。
盐酸羟胺干燥用盘式干燥器，包括加工箱，所述加工箱的内壁固定连接有圆环管道，所述圆环管道的内壁均匀开设有多个吹风孔，所述加工箱的内壁固定连接有支撑架，所述支撑架的***固定连接有圆形底板，所述圆形底板的顶部与圆环管道的底部相贴合，所述圆形底板的顶部开设有转动孔，所述转动孔内转动连接有转动管，所述加工箱的圆柱外侧壁固定连接有固定架，所述固定架的一侧固定连接有驱动电机，所述驱动电机的输出端通过联轴器连接有丝杆，所述加工箱的一侧内壁开设有活动孔，所述丝杆的一端贯穿活动孔延伸至加工箱内，所述丝杆与转动管上均键连接有锥齿轮，两个所述锥齿轮相啮合，所述丝杆上安装有烘干机构，所述转动管上安装有出料机构。
优选的，所述烘干机构包括转动套接于丝杆上的固定套筒，所述固定套筒的圆柱外侧壁固定连接于所述固定架的一侧，所述丝杆上转动套接有单向过滤组件，所述单向过滤组件位于所述固定套筒的吸风口位置，所述丝杆上固定套接有转动扇叶，所述转动扇叶位于固定套筒内，所述加工箱的底部内壁开设有安装孔，所述安装孔内固定连接有连接管，所述连接管进风口与所述固定套筒的出风孔内固定连接有软管，所述转动管的底端转动连接于连接管的***。
优选的，所述固定套筒的内壁固定连接有两个弧形加热板，两个所述弧形加热板均位于转动扇叶的吹风端。
优选的，所述转动管的圆柱外侧壁开设有排风孔，所述排风孔内固定连接有固定管，所述固定管一侧的长度方向上均匀固定连接有多个喷头，所述固定管的长度方向上均匀固定连接有多个梳齿条。
优选的，所述转动管的***固定连接有挡板，所述加工箱的顶部内壁开设有进料孔，所述进料孔内固定连接有进料斗，所述进料斗与挡板的位置相对应。
优选的，所述出料机构包括套接于转动管上的滑动环，所述滑动环的圆柱外侧壁均匀固定连接有多个凸块，所述圆形底板的底部固定连接有固定环，所述固定环的底部圆周方向均匀固定连接有多个固定块，多个所述固定块分别与多个所述凸块上转动连接有连接杆，所述转动管上套接有复位弹簧，所述复位弹簧的两端分别与所述滑动环和所述支撑架固定连接。
优选的，所述滑动环的底部固定连接有固定板，所述固定板的底部开设有滑槽，所述滑槽内滑动连接有滑块，所述滑块的底端侧壁固定连接有条形块，所述加工箱的底部内壁固定连接有滑轨，所述滑轨上滑动连接有活动块，所述活动块螺接于丝杆上，所述活动块的顶部固定连接有U形挤压杆，所述U形挤压杆与所述条形块相适配。
优选的，所述滑槽的一侧内壁开设有调节孔，所述调节孔内转动连接有螺纹杆，所述滑块螺接于螺纹杆上，所述加工箱的内壁开设有条形孔，所述螺纹杆的一端贯穿所述条形孔并固定连接有旋钮。
优选的，所述加工箱的圆柱外侧壁固定连接有安装板，所述安装板的顶部固定连接有风机，所述圆形底板的底部固定连接有固定外壳，所述圆形底板的底部固定连接有圆环加热板，所述圆环加热板位于所述固定外壳内，所述固定外壳的底部固定连接有L形管，所述加工箱的内壁开设有固定孔，所述L形管的一端贯穿固定孔并固定连接于所述风机的入气孔内，所述风机的导风孔与所述圆环管道的进气孔内固定连接有吹风管。
优选的，所述加工箱的内壁固定连接有出料通道，所述加工箱的圆柱外侧壁固定连接有出料口，所述出料口与所述出料通道相适配。
提供一种盐酸羟胺干燥用盘式干燥器，与现有技术相比，具有如下改进及优点：
其一：本发明通过驱动电机转动带动丝杆转动，丝杆转动通过两个锥齿轮带动转动管和多个固定管移动，同时丝杆转动带动转动扇叶转动，转动扇叶转动能够进行吸风，吸入的风通过两个弧形加热板能够形成暖风，暖风通过软管、连接管和转动管进入固定管内，然后从喷头喷出对原料进行烘干，由于固定管转动的方向与喷头喷气的方向相反，配合喷头位于固定管上，实现了高效的对原料进行搅拌烘干，进而提高了对原料的烘干速度；
其二：本发明通过丝杆转动带动活动块和U形挤压杆移动，U形挤压杆移动挤压条形块向下移动，条形块向下移动带动滑块、固定板和滑动环向下移动，滑动环移动通过凸块、连接杆和固定块带动圆形底板发生形变，使得圆形底板的外圆边向下弯曲并远离圆环管道，进而进行出料，转动螺纹杆能够带动滑块移动，滑块移动带动条形块移动，实现了对条形块进行调节，使得条形块移动与U形挤压杆的间距能够增大或缩小，进而能够调节出料的频率，从而能够调节对原料干燥的时长，有利于不同大小的原料进行干燥；
其三：本发明通过启动圆环加热板对圆形底板进行加热，热的圆形底板能够对原料进行烘干，在固定外壳的作用下，能够防止热量消散，风机将固定外壳内的热量吸入，然后通过吹风管导入圆环管道内，圆环管道的吹风孔将热量喷出对原料进行烘干，实现了对热量进行利用，进而达到辅助烘干的效果。
