聚烯烃材料共聚物共聚单体含量及其分布分析

对于某些特殊的聚烯烃树脂，可溶物中化学组成分布信息对于研发人员全面地了解聚烯烃的性能非常重要，温度梯度交叉色谱TGIC就是在传统CCD分析不能满足该需求的情况下诞生的，TGIC的分离原理是利用聚烯烃结晶能力的不同、以及聚烯烃与柱子中石墨填料之间的吸附解吸作用来实现，独特的石墨柱也减少了树脂共结晶效应。比如乙烯和辛烯共聚：传统的CCD分析根据结晶能力不同无法了解橡胶相中各种不同共聚单体含量的共聚物的信息，而TGIC根据线性聚烯烃与石墨表面吸附解吸力可以实现这种要求，乙烯含量越多，吸附力就越大，因此要把它从石墨表面淋洗出来需要更高的能量，不同乙烯含量级分吸附力不同将在不同的温度下被淋洗出来，同时TGIC把样品*终淋洗温度推高到155℃左右，从而也能够把更多的空间留给橡胶相里面组分的分离和表征，因此能够得到用其它CCD分析手段无法得到的橡胶相组分的信息。

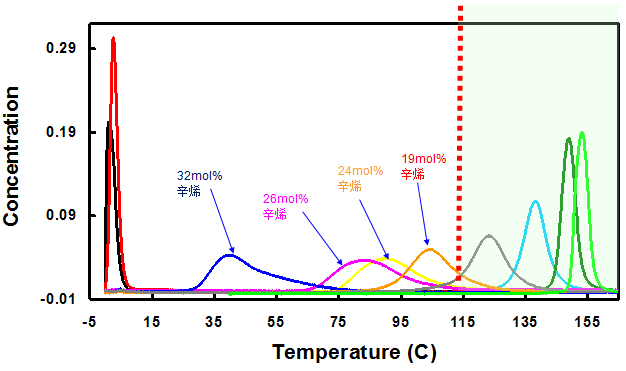

图1. 乙烯-辛烯共聚TGIC分析
