催化剂常压活性测试装置

产品介绍

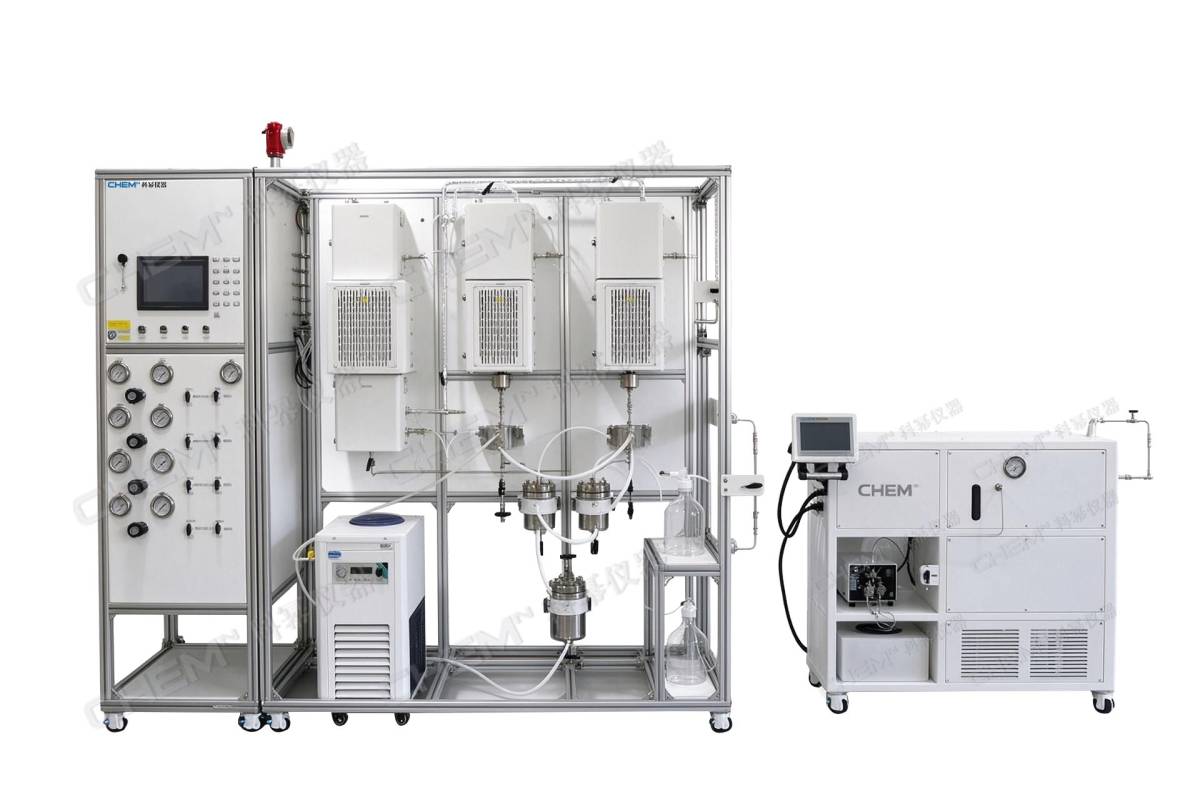

本装置为一台双通道催化剂常压活性测试装置，面向催化剂在特定温度、压力、流量工况下的活性考察与评价。四路气体经独立质量流量控制器精确计量后进入脱硫器脱硫，与蒸汽发生器产生的过热水蒸气混合，全程保温进入双管式反应器催化剂床层反应；反应尾气经冷凝、气液分离、洗气干燥后通入在线色谱定量分析。反应管采用哈氏合金C276卡钳式密封结构，双通道支持平行与对照实验；落地式框架，整体立式可移动。系统由进料系统、反应系统、产物处理系统、管阀件、监测元件及控制系统组成，广泛应用于催化剂常压活性评价与工艺研究。

产品特点

1、四路气体与蒸汽精确进料：配备四路气体质量流量控制器（CO、H₂、CO₂及备用气，量程5L/min，精度±1.5%F.S.），每路进气设单向阀防回流；蒸汽发生器产过热蒸汽（流量10g/min、温度200℃、液态水控制精度±0.5%F.S.），实现水蒸气参与反应的精确配比。

2、脱硫预处理与全程保温：配置316L脱硫器（内径50mm、长度300mm，使用温度220℃）及独立PID加热炉，预热箱、保温箱多级温控（设计260～300℃），混合气全程保温输送，有效防止蒸汽冷凝。

3.双通道平行反应：两路独立反应通道，反应管采用哈氏合金C276材质（内径14mm、长度400mm），使用温度＜530℃、常压；配程序多段PID控温加热炉（三段加热区），可同时进行平行实验或对照实验，数据可比性强。

4、完善产物处理与在线检测：配置低温循环装置（-12～98℃）、蛇形盘管冷凝器、气液分离器与冷凝水罐实现产物分级收集；尾气经洗气瓶洗气、干燥器干燥过滤后，可直通在线气相色谱定量分析，并配湿式气体流量计精确计量。

5.多重安全联锁与智能操控：集成三级安全联锁：超温声光报警并停止加热、切断气源；超压声光报警并停止加热、切断气源；配可燃气体探测报警器（10%LEL/50%LEL两级报警），二级报警断电保护并切断气源。10.2英寸MCGS触摸屏，支持电脑远程操控、数据自动记录与USB导出。

技术参数

行业分类和应用方向：石化化工企业，催化剂活性评价方向
