NE200 属于双排板链、重力诱导卸料大流量斗提，执行 JB3926 标准，流入式喂料，适合磨琢性颗粒、块状物料，物料**温度≤250℃，广泛用于砂石烘干线、水泥、熟料、石灰石、矿渣、煤块等工况。

核心技术参数

堆积密度建议≤1.8t/m³，比重更大物料需重新校核链条拉力，选型放大 1.2 倍安全系数。

整机结构组成

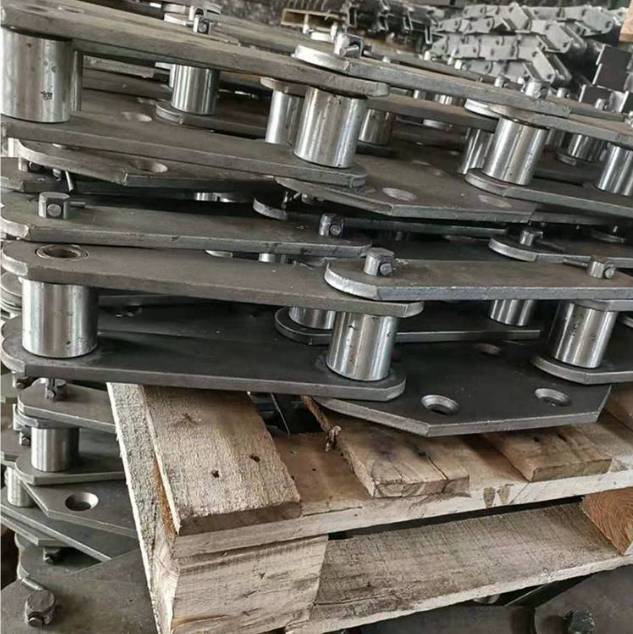

1. 运行部件：双排板链 + NE200 专用料斗；料斗常规 Q235，高磨蚀工况选 Mn13 锰钢，壁厚 5‑6mm；料斗安装孔 140×100mm。

2. 上部装置：头部链轮、轨道、逆止器、卸料口、防回料橡胶挡皮；逆止器必须标配，防止停机倒料。

3. 中部机壳：标准中间节 + 带导轨中间节，高高度工况加导轨，抑制链条左右摆动。

4. 下部装置：尾部链轮、弹簧自动张紧机构，现场只需要初次调张紧，运行自动补偿链条伸长。

5. 驱动装置：硬齿面减速机，左装 / 右装两种安装方向，配套检修平台护栏。

主要优点

• 板链强度高，重载、耐高温，对比环链 TH‑200 寿命更长；

• 流入式喂料，重力卸料，返料比环链小，功率更省；

• 机壳密封性好，粉尘外泄少；

• 适合烘干砂、石英砂、熟料这类磨蚀大物料。

常见故障及处理

1、返料大（卸料口下方漏料回机壳）

• 原因：头部挡皮磨损、料斗填充过高、物料潮湿粘斗、链条速度不匹配；

• 处理：更换卸料口橡胶挡皮，降低进料量，潮湿物料改加深斗 / 清理料斗。

2、链条跑偏、蹭机壳

• 原因：尾部张紧两边松紧不一致；中部缺少导向轨道；头部 / 尾部链轮不同平面；链条磨损拉长长短不一；

• 处理：重新对称调节下部张紧丝杆；高高度加装导轨；校正链轮同轴；成对更换磨损链条。

3、链条跳齿、异响

• 链轮齿磨损、链条过度伸长、大块物料卡入头部；及时截链或整套更换板链，禁止单边截链。

4、漏灰

机壳法兰密封垫老化、检修门密封不严、观察口缝隙；更换密封垫，螺栓对角均匀压紧。

选型 & 订货要点

1. 提供：物料名称、堆积比重、**块度、实际需要产量、提升高度、物料温度、安装方向（左装 / 右装）；

2. 砂石烘干线：优先锰钢料斗，头部加厚耐磨衬板；

3. 提升高度＞32m，建议配置中间导轨，防止链条晃动；

4. 必须配置逆止器，避免停机物料倒转损坏设备。
