一、设备概述

NE50 属于NE 系列双排板链式斗提机，是行业主流垂直散料输送设备，遵循国标 JB3926-85，替代老式 TH/HL 环链提升机，主打耐磨、大输送量、低回料、全密封无尘输送。命名含义：

• NE：板链重力卸料斗提；50：标准额定输送量 50m³/h，峰值可达 60m³/h；

• NE50 及以上型号统一采用双排合金钢板链，NE15/NE30 为单排链，承载、耐磨能力更强。

二、核心结构组成

整机分为五大模块：

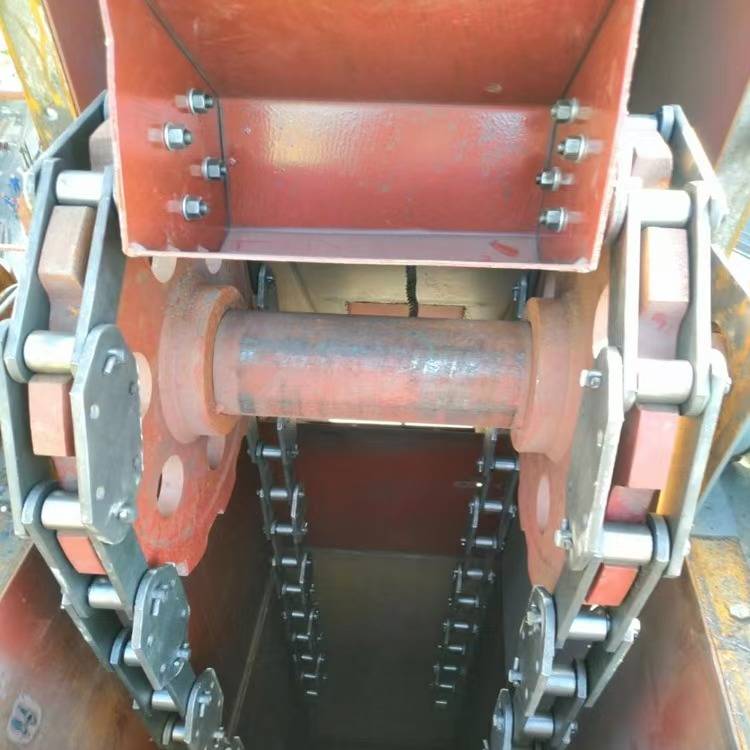

1. 运行部件（核心）：双排高强度套筒滚子板链 + 冲压料斗链条经渗碳淬火，耐磨抗拉；料斗容积 14.7L，宽 300mm，链条节距 152.4mm，斗间距 304.8mm，运行线速度 0.5m/s 左右。

2. 上部机头：驱动平台、头轮总成、出料口、检修门，配缓冲衬板防磨损。

3. 中部机壳：分段式密封箱体，带观察检修口，内置防偏导轨，防止链条跑偏。

4. 下部机尾：底轮、自动张紧装置、进料口，弹簧张紧自动补偿链条拉伸。

5. 驱动装置：Y 系列电机 + 硬齿面减速器，分左装、右装两种安装形式，可配套逆止器、制动器防倒料。

三、标准关键技术参数

• 额定输送量：50m³/h，** 60m³/h

• 适用物料**粒度：60mm；大块占比≤58%

• 物料松散密度：≤2t/m³

• 允许物料温度：≤250℃（熟料、高温矿石均可输送）

• **提升高度：40m

• 牵引形式：双排合金钢板链

• 卸料方式：重力诱导式卸料，回流极少

• 整机密封：全封闭箱体，粉尘外泄少，环保达标

四、工作原理

1. 流入式喂料：物料从底部进料口直接涌入料斗，不用刮取，减少物料破碎、降低磨损；

2. 垂直提升：双排板链带料斗匀速上行；

3. 重力卸料：机头处料斗翻转，依靠物料自重自动卸出，无离心抛料，细粉、块状物料不易回流；

4. 回程运行：空斗沿机壳内侧下行，机尾自动张紧链条，持续循环输送。

五、适用物料与行业

输送物料

粉状、粒状、小块状、中重度磨琢物料：水泥生料 / 熟料、石灰石、块煤、砂石、石膏、矿石、干粘土、化肥、颗粒粮食、金属矿粉等。

应用行业

水泥厂、砂石骨料厂、矿山冶金、煤炭、化工、建材、铸造、石灰厂、粮食加工等。

六、核心优势

1. 耐磨耐用：双排合金钢板链，适配高磨蚀物料，链条使用寿命远超环链；

2. 输送稳定：低链速 0.5m/s，回料量极低，提升效率高，比老式提升机节能约 30%；

3. 耐高温：可输送 250℃热料，适配水泥熟料、热矿石工况；

4. 环保无尘：全密封壳体，无粉尘飞扬，满足车间环保要求；

5. 维护便捷：机身多处检修门，机尾自动张紧，减少人工调链频次；

6. 通用性强：可搭配逆止器、料位计、报警装置，适配自动化生产线。

七、适用工况说明

适合中等输送量、中等提升高度、带磨琢性、高温散料垂直输送；对比 TD 皮带斗提：更适合重、高温、磨料；对比小型 NE15/NE30：输送量翻倍，双排链承载更强，适合中型生产线配料提升
