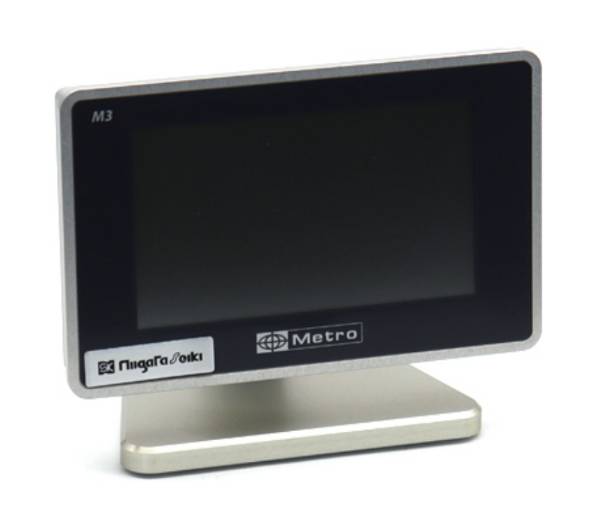

M3是EM‑PHTS/EM‑PHTL电感位移测头专用配套显示控制器，探头不可脱离本显示器单独使用。

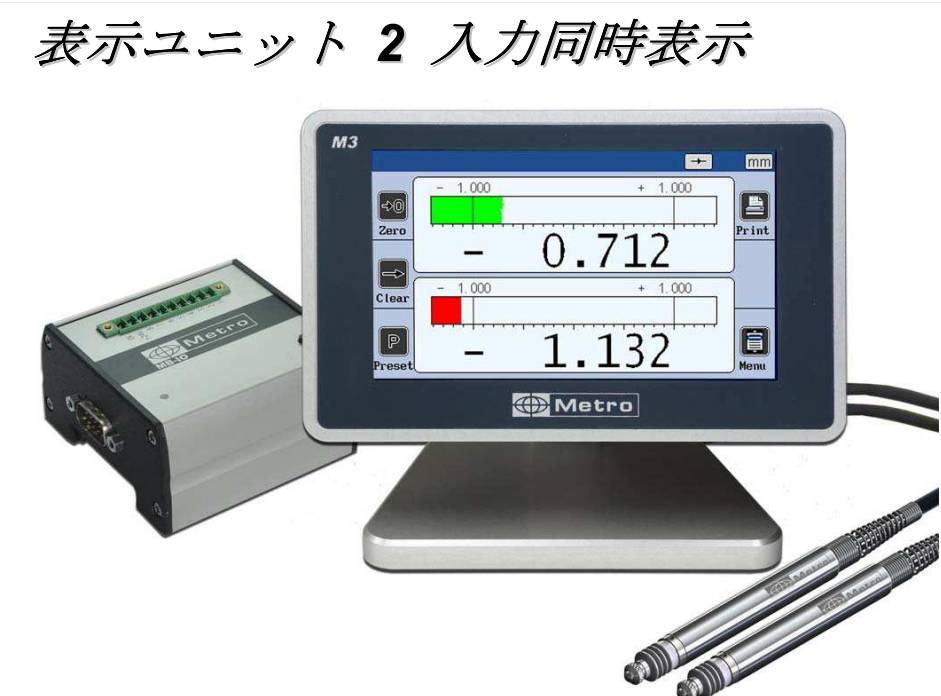

双通道设计，一台主机可同时接2支微米探针，同时读取两处位置的位移量；彩色触控屏操作简单直观，每个通道可单独设置上下公差阈值，测量结果自动判定合格/不合格/警戒。

内置多种统计运算功能，自动采集样品数据、计算MIN‑MAX‑AVERAGE；测量数据通过USB/RS232接口一键上传至电脑Excel保存，适合实验室检测记录、自动化生产线品质管控工位。

用途

●与电动微米计探针连接，用于测量与显示

特征

●可连接电微米计探头，以显示测量数值。

●2ch也可以同时设置，还可以分别为其设定独立的公差。

●可以将数据输出到PC上。

●采用触摸屏操作，非常简单。

●通过彩色显示屏，可将合格、不合格及管控点以绿色、红色、黄色三种颜色显示出来。

●表示可以切换显示方式，可选择数字显示、条形图显示等。

●具备运算功能（MIN、MAX、AVERAGE、MIN‑MAX、中位数）。

规格

●适用机型：EM-PHTS、EM-PHTL

●MIN表示单位(μm)：0.01

●数据输出：RS232C、USB

●电源：AC适配器

材质

●本体：铝制

附属品

●交流适配器（DC5V）

●插头x5

●软件

技术参数

・采用4.3英寸TFT彩色触摸屏，分辨率为480×272。

・可进行静态或动态测量，测量结果包括MIN、MAX、AVERAGE、MIN‑MAX、中位数。

・屏幕可以切换为模拟显示或数字显示模式。

・能够同时显示一个或两个传感器的测量数据。

・通过触摸传感器或屏幕，即可自动选择相应的测量功能。

・支持相对值或**值显示。

・屏幕分辨率可达0.01微米。

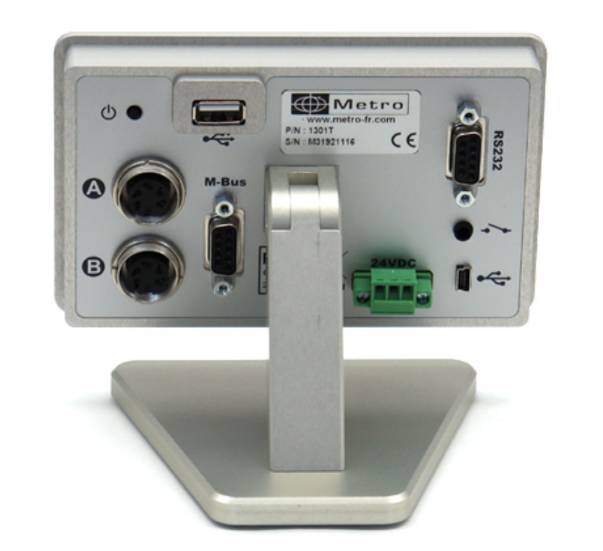

・配有用于与电脑连接的RS232端口，还有用于数据传输和供电的USB端口。

・可选配M-bus模块，可用于实现I/O控制或继电器控制功能。

・可通过按键传输测量数据，或利用RS232端口的脚控开关/指令实现此功能。

·工作温度范围为+15℃至+30℃。

·电源方面，可使用电源适配器（支持85～265VAC电压），或直接连接到电脑的USB端口上（5V，1A）。

·相对湿度为MAX80%。

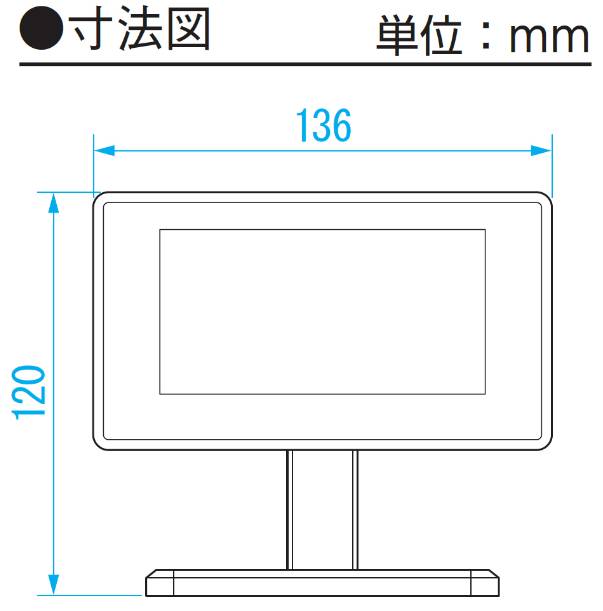

・尺寸：宽130毫米，高111毫米，厚105毫米。

·重量为600克（包含电源适配器的话则为700克）。

M3附带的物品包括：

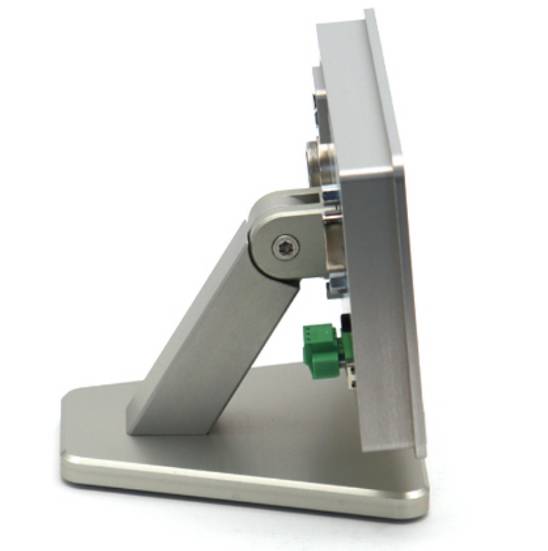

- 1台 带有可调节倾斜角度的支架的M3显示器主机

- 1根 USB数据线（长度1.8米），用于供电及数据传输

- 1个 USB接口型的电源适配器

- 1份 英文版的迷你CD使用说明书

- 1册 日文版的使用说明书
