日本HORIBA CN‑300 离心式纳米粒子分析装置高分辨离心沉降粒度仪-参数-价格-中国粉体网

核心参数

误差率：
≤±1.0%FS
分辨率：
0.01μm
重现性：
≤±1.2%
仪器原理：
光透沉降
分散方式：
红外辐射加热 + 样品平铺受热均匀分散
测量时间：
0‑99min可调
测量范围：
湿基 0~100%、干基 0~500%，称量 0.5-120g

标签：

森泽沉降式粒度仪

森泽CN‑300

国产沉降式粒度仪

离心沉降法证实了高分辨率的粒径分布。

可实现从原液到稀释样品的精确粒径分布测量

得益于离心沉降法能够按颗粒大小对它们进行分级后再进行测量的特点，可以一次性获得高精度且范围广泛的测量结果。
通过同一台设备与同一个反应池，实现了线起始法和均匀沉降法这两种测量方法。

不会放过任何少量的异物或凝集物。

凭借高分辨率，即便是很小的粗大颗粒也能被捕捉到。
能够获得关于粒子径分布宽度及分布尾部的可靠测量结果。

即使长时间也能实现稳定测量

得益于样品室与转子部分的冷却功能，可以防止样品因旋转而升温，从而提升了测量结果的可靠性。
此外，还采用了更加安静、安全且操作简便的装置设计。

特点

兼顾坚固性与易用性！

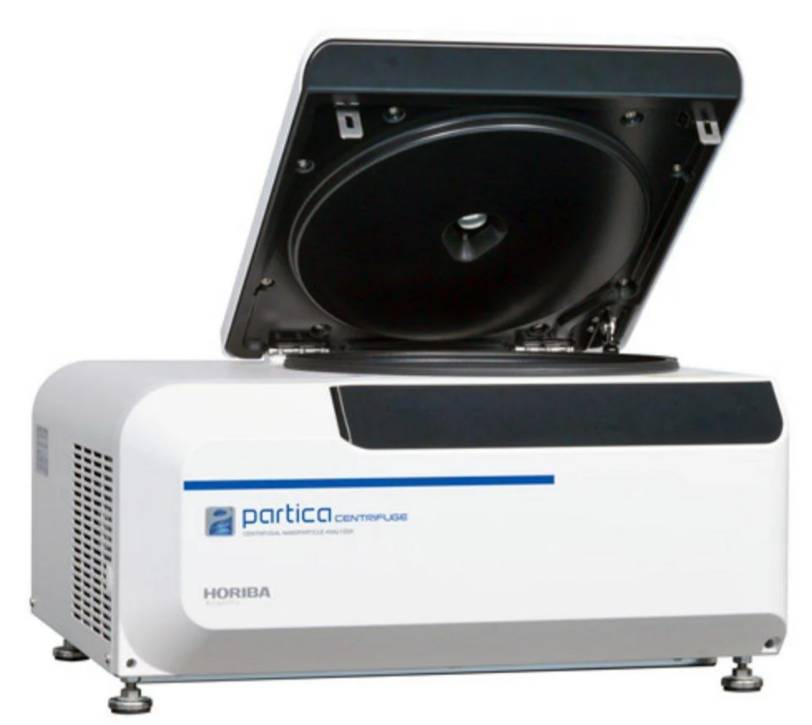

只需将装有样品的容器置于静止的转子之上，操作简单且安全。为杯式培养皿，便于清洗与更换，从而降低污染风险。

应用程序

高分辨率的粒径分布测量

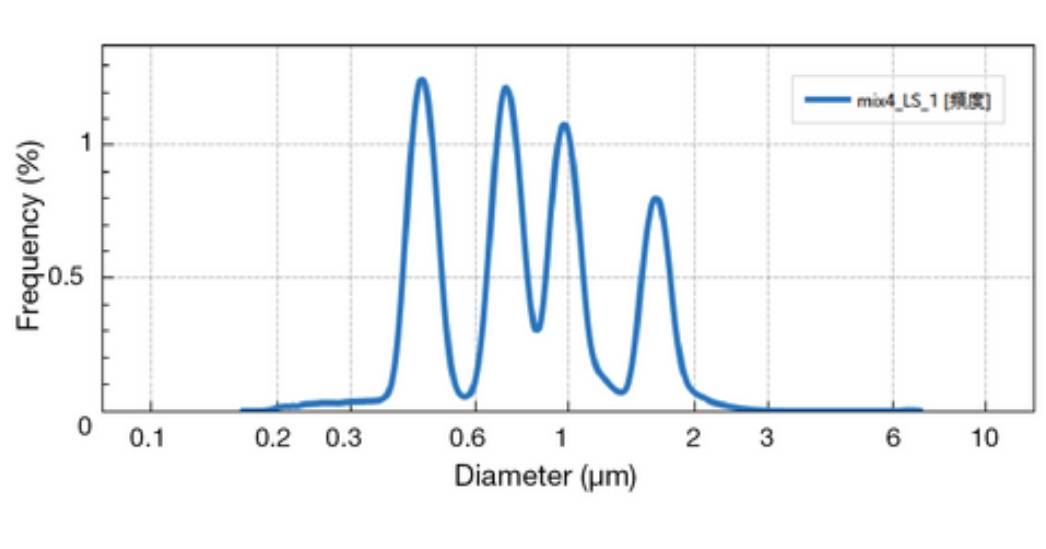

通过测量将粒径不同的4种硅酸盐标准颗粒等量混合后的样品，得到了高度几乎相同的4种分布曲线。采用线起始法进行测量时，由于离心力的作用，能够获得准确的颗粒粒径分布。

试样：标准粒子（粒径分别为0.48μm、0.73μm、0.99μm、1.57μm，各取一滴混合）
试样量：10μL
溶剂：蔗糖水溶液
测定条件：线起始法

少量高浓度样品的粒径分布测定案例

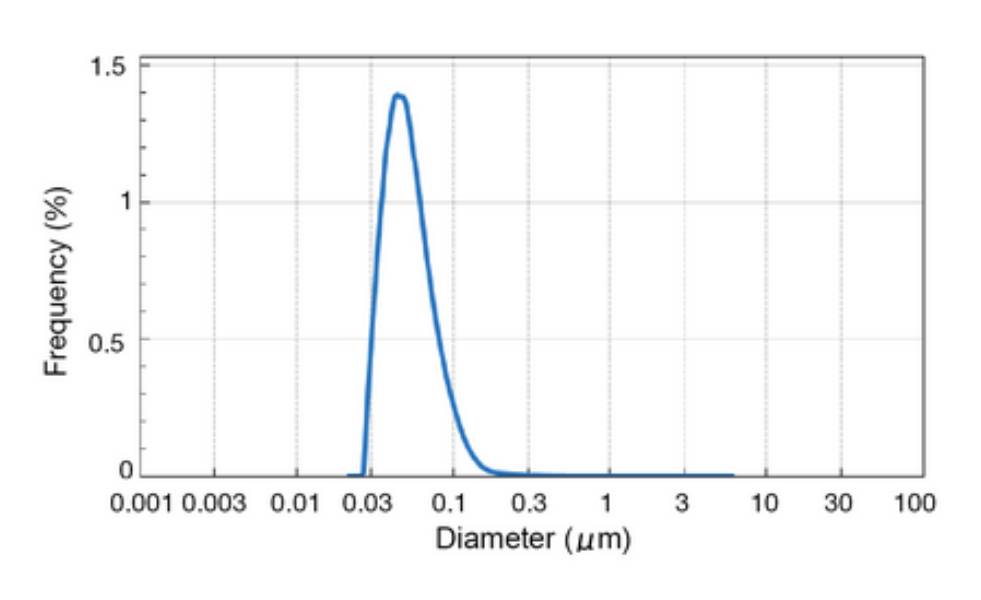

对用于喷墨打印机的黑色颜料原液进行了粒径分布测定。即便是对那些难以测定的高浓度样品，也能通过仅2微升这么少的样品量，实现高精度的粒径分布检测。


试样：用于喷墨打印机的黑色颜料（原液）
试样用量：2 μL
溶剂：蔗糖水溶液
测定条件：线起始法

测定原理

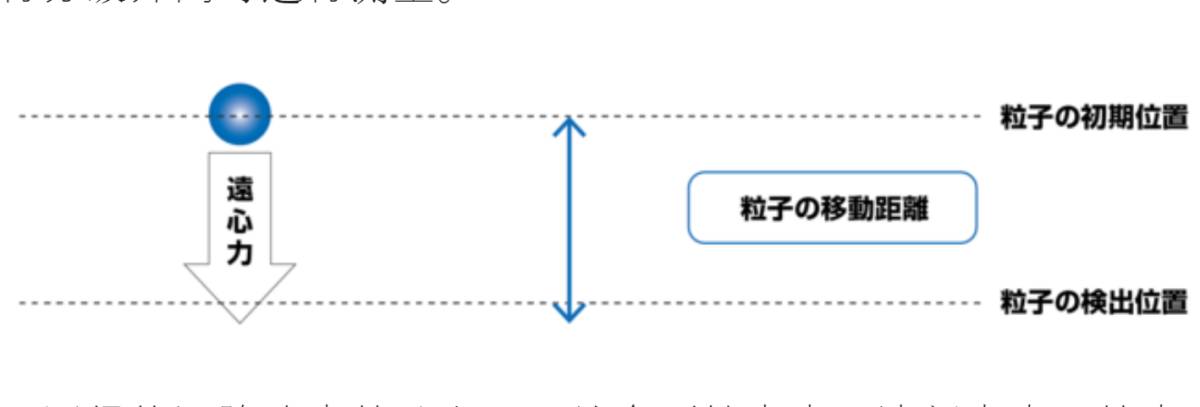

离心沉降法是一种利用离心力作用下颗粒的移动速度（即沉降速度）来测定颗粒尺寸的方法。当颗粒受到离心力作用时，较大的颗粒会以更快的速度沉降，而较小的颗粒则沉降速度较慢。沉降速度是通过颗粒的移动距离（从初始位置到检测位置的距离）以及其移动所需的时间来计算的。基于这一简单的物理原理，就可以对颗粒进行分级并同时进行测量。

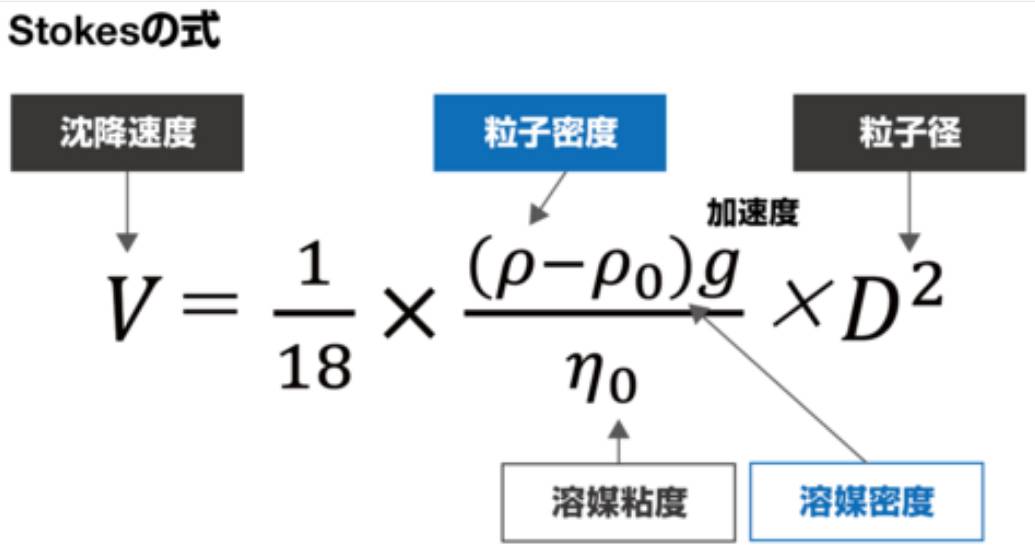

在已测得的沉降速度基础上，再结合颗粒密度、溶剂密度、粘度以及加速度等参数，运用斯托克斯公式即可计算出颗粒的直径。


沉降速度与粒子尺寸之间存在着由斯托克斯公式所描述的关联关系。加速度g则由分析设备的性能决定。
通过将样品的粒子密度、溶剂密度以及溶剂粘度等参数代入公式中，就可以根据沉降速度来计算出粒子尺寸。

粒子与溶剂的密度差
很大	迅速落下
很小	晚些时候落下

对于大小相同的颗粒来说，如果颗粒与溶剂的密度差较大，其沉降速度就会更快；而如果密度差较小，沉降速度则会更慢。

型式	CN-300
测定方式	既可采用立方体细胞式离心沉降法，也可采用直线启动法/均匀沉降法。
测量范围	10纳米 ~ 40微米
离心力	MAX 30,000 G
温度控制	通过冷冻机，将转子、电池及样品的温度控制在恒定状态。
使用温度	15 - 25℃

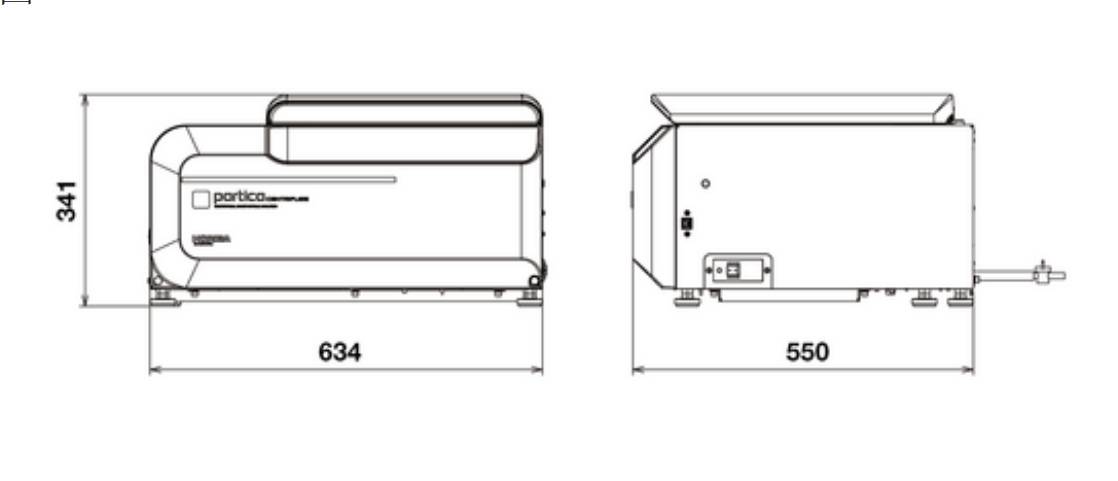

外形尺寸	634（宽）× 550（深）× 341（高）毫米
重量	100公斤
选项	密度梯度分级器（CY-301）
