竹木高温碳化工艺性能参数介绍

制造单位：石家庄宏涛科技有限公司

工艺简介

竹木高温碳化属于生物质低氧热解工艺，在有限氧气或者惰性保护气氛条件下，对竹片、木片、竹粉、木屑、椰壳碎料等农林生物质进行加热处理，物料依次完成脱水干燥、热解析出挥发组分、炭化成型、密闭冷却，得到生物质炭试样。该工艺多用于高校、新材料企业研发试验，研究原料、温度、保温时长、气氛条件对炭样得炭率、孔隙结构、理化指标带来的变化，为后续中试与实际生产积累工艺基础数据。整套工艺可适配连续式推板类热工设备开展试验，模拟产线实际作业工况。

核心工艺控制参数

1、原料预处理参数

试验原料建议筛除霉变、腐朽部分，统一物料粒度规格，减少对照试验的误差影响。原料含水率参考控制区间：8%‑15%；含水率偏高会拉长干燥周期，容易出现受热不均；含水率偏低会加快热解反应，增加工艺调节难度。物料形态可支持块状、颗粒、粉末，粉体类物料建议放置匣钵盛装，避免气流造成物料飘散。

2、温度与升温制度

整套工艺划分为干燥段、热解段、高温炭化段、冷却段，多温区分段控温。

• 干燥脱水区间：室温～180℃，升温速率可设置 1‑3℃/min，完成物料内部水汽脱除，升温过快易造成试样开裂。

• 热解反应区间：200‑600℃，竹木内部有机组分发生裂解，升温速率参考 2‑5℃/min。

• 高温碳化区间：常规试验温度 450‑850℃，根据试样研发需求可上调至 1000℃；不同终温会改变炭料孔隙、固定碳占比等指标。支持编制多套完整升降温程序曲线，各温区保温时长可按需调整；炉内温场表现会受装料量、炉膛尺寸产生浮动。

3、气氛工况参数

工艺整体需要控制炉内氧含量，降低试样氧化烧损。可通入氮气、氩气作为保护介质，构建低氧惰性环境；炉体维持微正压状态，减少外界空气渗入。碳化过程析出的水汽、木醋类挥发组分，通过专用排气管路向外导出；可选配气封组件，改善炉膛密闭效果。可对比开展空气、不同惰性气体流量条件下的对照试验，研究气氛对炭样品性的影响。

4、物料停留时间

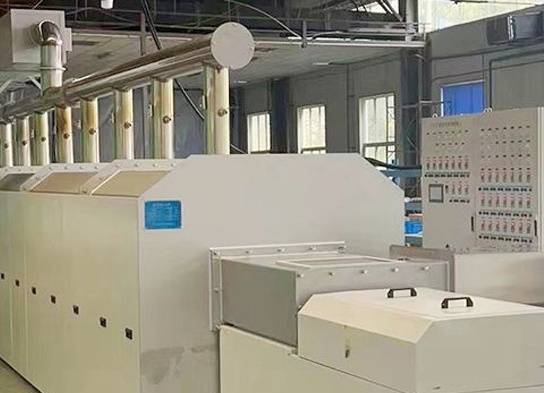

在连续式试验窑设备中，通过调节输送行进速度，改变物料在干燥、热解、高温炭化各区段的停留时长。高温炭化区停留时间根据原料粒度、目标炭样性能灵活调整；颗粒、块状物料需要对应更长的高温保持时间，保障内部热解充分。间歇式批次工艺则通过设置保温计时来控制反应周期。

5、冷却工艺要求

碳化完成后不宜直接接触空气，需在密闭炉膛环境内缓冷降温，待物料温度下降至安全区间再取出，规避高温炭料接触空气出现复燃风险。冷却速率同样会对炭料微观结构带来一定影响。

工艺可实现效果

通过调整温度、升温速率、气氛、停留时间几组变量，制备不同特性的生物质炭试样，可用于吸附材料、土壤改良原料、炭基复合材料等方向的实验研究，获取多组工艺‑样品性能对应数据，用于指导后续工艺放大调试。

工艺配套说明

石家庄宏涛科技有限公司可根据客户试验物料种类、目标炭样指标，对温度区间、气氛配置、物料装载方式、输送节奏进行适配调整。提供设备工艺调试指导、人员实操培训，同时提供后期技术对接支持。
