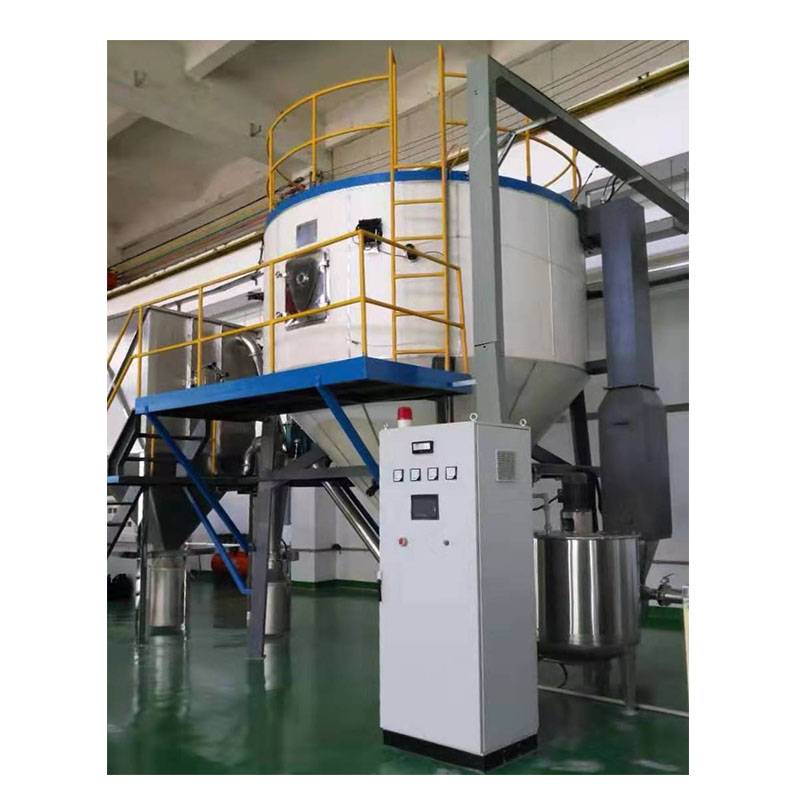

氮化硅离心喷雾干燥机25kg/h

物料：氮化硅粉体浆料（高纯陶瓷超细粉料，易氧化、怕污染、对设备洁净度、密闭性要求高）

进料固含量：25%～50%，设备设计基准取值40%；成品终水分：≤0.3%；小时蒸发水量：25kg/h

设计基础气象条件

环境大气压：101.3kPa

年平均环境温度：20℃

环境平均相对湿度：80%

核心设备定位

定制离心式实验室/中试级喷雾干燥机组，适配氮化硅超细陶瓷浆料干燥，全程密闭洁净工况，保障成品低水分、粒度均匀、无杂质混入，满足高纯氮化硅粉体产业化制备需求。

核心工艺技术参数（固化设计值）

项目 设计参数 说明

处理物料 氮化硅浆料 高纯陶瓷粉体悬浮液

进料固含量 设计取值40% 适配来料25%~50%波动区间

成品终水分 ≤0.3% 严格满足氮化硅粉体存储、后续烧结工艺要求

小时蒸发水量 25kg/h 设备额定蒸发能力25kg/h

雾化形式 高速离心雾化 适配超细氮化硅浆料，雾化粒径均匀，不易堵料

加热热源 电加热 控温精度高、洁净无燃油燃气杂质，适配高纯物料

进风工作温度 250℃ 满足高水分深度烘干，保障终水分达标

排风出口温度 120℃ 防止尾气结露，避免粉体回潮，保障袋捕集系统安全

主产品收集 干燥塔主体底部+一级旋风分离器 大颗粒合格氮化硅粉体两级收集

细粉捕集配置 后端袋式精细过滤器 回收尾气中超细氮化硅微粉，物料总回收率**化

系统接触物料材质 全系统过流部件定制高标准材质（详见配置清单） 杜绝金属杂质污染氮化硅粉体

整体工艺流程说明

完整工艺流程

原料氮化硅浆料→搅拌储料罐→进料蠕动泵→高速离心雾化器→干燥主塔（热风接触干燥）→粗粉塔底收集→一级旋风分离器分级收集中等粒径粉体→尾气携带超细粉进入袋式过滤器捕集细粉→洁净尾气排空

工序分步详解

进料储料单元

配套带低速搅拌保温储料罐，防止氮化硅超细浆料沉降分层，保证进料浓度稳定；配置防沉淀搅拌装置，适配40%固含量高固浆料持续平稳送料。

离心雾化单元

采用高速离心雾化盘，变频调速可调雾化粒径；耐磨防腐雾化盘面，适配氮化硅硬质超细粉料，无磨屑脱落污染物料；浆料经高速离心撕裂成均匀微小雾滴，大幅提升热风换热效率。

热风加热分配单元

环境新风经初效+中效两级过滤除尘→电加热模组升温至设定250℃→热风整流分配器均匀布入干燥塔顶部；全程电加热闭环控温，无燃烧副产物，保障高纯工况；热风在塔内形成平稳旋流场，雾滴自上而下同步干燥。

主干燥塔干燥单元

热风与雾化氮化硅雾滴充分接触，水分快速汽化；大粒径合格氮化硅粉体自重沉降至塔底出料口，人工/密闭料桶收集；塔体保温隔热，外壁无凝露，避免内壁粘料、粉体受潮。

旋风分离收集单元

塔顶尾气携带中小粒径粉体进入旋风分离器，依靠离心惯性分离中等粒度氮化硅粉体，独立料仓收集，提升主产品收率。

细粉袋式捕集单元

旋风出口尾气残余超细氮化硅微粉进入袋式过滤器，PTFE覆膜滤袋高精度截留细粉；滤袋配置脉冲清灰机构，定时抖落细粉落入收集料仓，尾气达标排空，物料零浪费。

引风负压系统

整套系统后端配置变频引风机，全系统微负压运行，杜绝粉体外溢外泄，车间无粉尘污染；风机变频可调，匹配风量风压，稳定进排风温度。

进料系统

1. 搅拌储料罐：带夹套保温+低速防沉淀搅拌电机，容积适配4~6小时连续进料储备；罐体过流材质同系统主材质。

2. 变频蠕动进料泵：流量连续可调，适配不同固含量浆料，计量精准，无浆料泄漏污染。

3. 进料管路：无缝管路，内壁抛光，无挂料，易在线清洗。

4.2 离心雾化系统

1. 高速离心雾化电机：变频调速，转速可调范围宽，适配氮化硅浆料**雾化粒度；水冷降温结构，长时间连续运行稳定。

2. 耐磨雾化盘：定制耐磨防腐盘面，适配硬质氮化硅粉料冲刷，无杂质剥落。

3. 雾化器冷却保护结构：隔绝高温热风反向烘烤，延长使用寿命，保障雾化稳定。

4.3 热风制备系统（电加热）

1. 新风过滤组：初效过滤+中效过滤双重除尘，杜绝环境粉尘进入系统污染氮化硅粉体。

2. 电加热模组：多段独立温控加热管，PID闭环控温，进风温度稳定维持250℃，控温偏差≤±2℃；无明火、无油污、洁净热源，适配高纯粉体工况。

3. 热风稳压分配器：多孔整流结构，热风均匀布入干燥塔截面，塔内温度场均匀，无局部过热造成粉体变质。

4. 整机外层加厚保温岩棉+不锈钢护板，散热损耗低，能耗节约，外壁防烫。

4.4 干燥主塔主体

1. 塔体立式圆筒结构，长径比适配离心雾化干燥工况；系统过流接触面严格执行清单材质标准，内壁镜面抛光Ra≤0.8μm，无挂料死角。

2. 塔底密闭粉体出料口，可对接无菌密封料桶，隔绝外界空气水汽，防止氮化硅粉体氧化吸潮。

3. 配套检修人孔、清洗接口，便于设备CIP在位清洗，更换物料无交叉污染。

4.5 旋风分离收集单元

一级高效旋风分离器，筒体及锥体过流材质与主塔统一；优化蜗壳结构，提升中等粒径氮化硅粉体分离效率；底部密闭星型卸料阀/料桶收集，防止漏风回潮。

4.6 袋式细粉捕集系统

1. 滤袋选用PTFE覆膜耐温防腐滤料，耐150℃以上持续高温，拦截超细氮化硅微粉，过滤精度高。

2. 在线脉冲压缩空气清灰系统，定时自动抖落附着滤袋粉体，保证气流通畅，细粉持续落入下部收集仓。

3. 壳体密闭防腐结构，排风侧设置温湿度监测点位，实时监控120℃排风温度，防止结露糊袋。

4.7 引风负压控制系统

后端变频高压引风机，整套设备微负压运行，粉体不外泄；风机变频联动主控系统，可根据工况自动匹配风量，稳定系统风压、进出风温度。

排风末端预留检测接口，可按需加装尾气监测模块。

4.8 电气自控系统

1. 整机PLC可编程控制器+触摸屏人机交互界面，一键启停整套设备。

2. 监测点位：进风温度、排风温度、风机频率、雾化转速、进料泵流量、系统风压实时显示。

3. 联锁保护功能：超温报警、雾化过载保护、风机故障停机、滤袋压差过高预警、低温结露联锁提醒。

4. 可存储多套氮化硅专属干燥工艺配方，一键调用，保证批次生产一致性。

材质总体要求（执行配置清单标准）

1. 所有接触氮化硅浆料/干燥粉体过流部件（储料罐、进料管路、雾化器接触面、干燥塔内壁、旋风分离器、袋捕集器箱体、出料料仓）：严格按照配置清单选用防腐高纯材质，内壁镜面抛光处理，无锈蚀、无磨屑脱落风险，杜绝重金属杂质混入高纯氮化硅粉体。

2. 非接触物料壳体、机架、外包护板：碳钢防腐喷塑处理，结构牢固，耐环境湿气腐蚀。

3. 密封件：食品/化工级耐温氟橡胶密封，耐高温、耐浆料侵蚀，密闭性优异。

设备运行保障设计亮点（适配氮化硅物料专属优化）

1. 高密闭低污染设计：全流程密闭负压运行，过滤级新风进气，全程无外源杂质引入，匹配高纯氮化硅制备要求。

2. 严格低水分保障：250℃高温进风+120℃安全排风阈值，充足热焓保证成品水分稳定≤0.3%，满足陶瓷粉体烧结前置指标。

3. 超细粉体高回收率：塔底主收集+旋风分级收集+覆膜布袋细粉捕集三级收集，氮化硅物料整体回收率≥95%。

4. 工况适配弹性强：进料泵变频可调，可覆盖来料25%~50%固含量波动区间，无需改机即可适配浆料浓度变化。

5. 安全稳定工况：电加热无明火风险，全系统温度联锁预警，排风恒温防结露，避免超细粉体受潮结块、氧化失效。

6. 易清洁维护结构：全过流内壁抛光死角，预留清洗接口，可完整在位清洗，批次间无物料交叉污染。

七、适用工况与交付边界说明

1. 额定设计蒸发量：25kg/h，连续/间歇运行均可，适配中试小批量稳定量产；

2. 运行环境适配本项目给定气象条件：大气压101.3kPa、环境温度20℃、湿度80%，在该环境下设备额定参数全额达标；

3. 交付包含：主机全套设备、自控系统、配套管路阀门、操作手册、安装调试指导、工艺参数标定服务；

4. 出厂前整机空载联动调试，现场安装后带料试机，标定氮化硅专属工艺曲线，确保终水分、产能全部满足设计指标。

八、验收标准

1. 设备小时蒸发水量≥25kg/h；

2. 氮化硅成品出料水分稳定≤0.3%；

3. 系统进风稳定维持250℃，排风稳定控制120℃；

4. 三级收集物料综合回收率≥95%；

5. 所有过流部件材质、加工标准符合配置清单约定；
