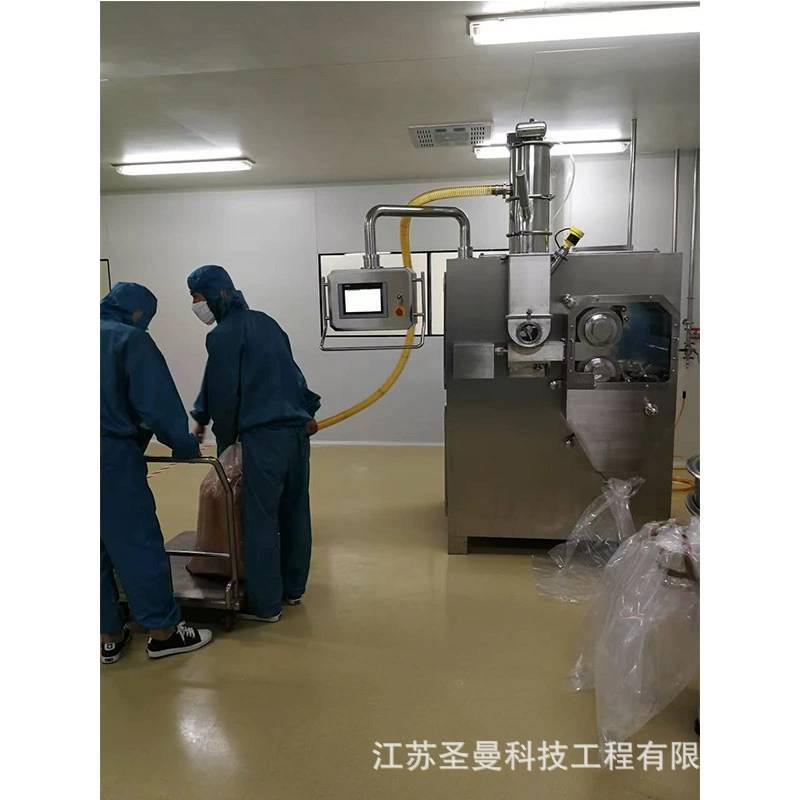

白碳黑干法制粒机LG360

白碳黑干法制粒机技术要求

1. 本技术要求适用于白碳黑（气相/沉淀法二氧化硅）专用干法制粒机，规定了设备的设计、制造、装配、性能、材质、检验、验收及售后服务等全流程技术标准，设备需满足白碳黑粉体连续、稳定、高效制粒生产需求，适配白碳黑轻质、蓬松、易扬尘、流动性差的物料特性。

2. 设备设计、制造需符合《机械设备安全设计规范》《粉体设备制造技术条件》等国家及行业相关标准，遵循环保、节能、安全、易操作、易维护的原则，杜绝物料污染与设备故障隐患。

3. 供方提供的设备需为全新、无缺陷、成熟定型产品，具备同类物料规模化生产应用案例，所有技术参数、配置需完全满足本要求及白碳黑制粒工艺需求，不得随意降低配置与性能标准。

二、设备整体要求

1. 设备结构

采用辊压式干法制粒工艺，整机由进料脱气系统、辊压成型系统、破碎系统、整粒系统、液压系统、冷却系统、除尘系统、电气控制系统及机架组成，结构布局紧凑，流程顺畅，无物料残留、堵塞死角。

整机实现全封闭作业，配套高效除尘装置，彻底解决白碳黑生产扬尘问题，满足车间环保与职业健康安全要求；各系统模块化设计，便于拆装、清洗、维护与部件更换。

接触物料部位无尖锐边角，内壁光滑，过渡圆滑，所有连接部位密封严密，无粉体泄漏、渗漏，避免白碳黑粘附、堆积。

2. 外观质量

设备机架、外罩等非接触物料部位，采用优质碳钢焊接后做防锈处理，表面喷涂环保防腐漆，涂层均匀、牢固，无气泡、划痕、锈蚀、脱落现象。

设备标识清晰、规范，包含设备型号、技术参数、安全警示、操作说明等标识，粘贴牢固、醒目，符合工业设备标识标准。

3. 运行稳定性

设备空载、负载运行平稳，无异常振动、噪音（运行噪音≤75dB），各转动部件转动灵活，无卡滞、窜动现象；整机运行无松动、位移，满足24小时连续不间断生产要求。

三、核心部件技术要求

（一）进料脱气系统

1. 采用螺旋强制进料结构，配备预脱气装置，有效排出白碳黑粉体中的空气，提升物料压实效果，避免进料打滑、架桥、不均匀问题，保证进料连续性与稳定性。

2. 进料螺杆转速采用变频无级调速，可根据生产产能灵活调节，螺杆与腔体间隙均匀，无物料卡滞、回流；进料斗配备料位监测装置，实现自动/手动进料联动。

3. 接触物料部件全部采用304不锈钢制造，表面抛光处理，粗糙度Ra≤0.8μm，耐腐蚀、不粘料，符合食品/化工级卫生要求。

（二）辊压成型系统

1. 压辊为设备核心部件，采用Cr12MoV合金工具钢锻造加工，经真空淬火处理，表面硬度达到HRC58-62，具备优异的耐磨性、抗压性与抗疲劳性，适配白碳黑高压制粒工况，使用寿命长。

2. 压辊表面可根据工艺需求选用光滑面或花纹面，增强物料咬合力，避免打滑；辊体内部设计中空冷却流道，可通入冷却水，带走辊压产生的热量，防止白碳黑物料受热变质。

3. 压辊间隙、辊压压力可精准调节，辊压压力范围5-30MPa，适配白碳黑不同压实密度需求；采用液压驱动施压，压力稳定、波动小，保证料饼厚度均匀、密实度一致。

4. 压辊两端配备专用密封装置，防止粉体进入轴承，轴承选用高精度、重载、耐高温型号，润滑可靠，维护周期长；配套自动刮刀，及时清除辊面粘附物料，保证料饼成型质量。

（三）破碎与整粒系统

1. 破碎系统采用钝刀式破碎结构，将压实料饼粗碎为不规则颗粒，避免过度粉碎产生大量细粉；破碎刀片采用耐磨不锈钢材质，硬度适中，拆装便捷，便于打磨更换。

2. 整粒系统配备变频调速整粒转刀与定制筛网，通过刀筛配合实现颗粒精准修整，成品颗粒粒度均匀、流动性好；筛网孔径可根据需求定制（常规0.2-5mm），选用耐磨不锈钢冲孔筛板，强度高、不易变形、更换方便。

3. 整粒刀与筛网间隙可调（0.5-2mm），转速范围200-600rpm，可根据白碳黑颗粒硬度、粒度要求灵活调节，有效控制细粉率，提升成品合格率。

4. 破碎、整粒腔体全封闭设计，配套除尘接口，与车间除尘系统联动，杜绝粉尘外溢。

（四）液压与冷却系统

1. 液压系统采用优质液压元件，运行稳定，压力调节精准，具备过载保护功能，当压力超标时自动泄压，保护设备核心部件；液压油箱配备散热装置，保证油温稳定，无渗漏、异响。

2. 冷却系统采用水冷模式，水路循环通畅，冷却效果稳定，可实时控制压辊温度，避免白碳黑物料因高温粘附、变性；水路配备流量、温度监测装置，便于操作监控。

（五）除尘系统

1. 配套高效脉冲布袋除尘器，过滤面积、风量适配设备产能，除尘效率≥99.5%，彻底收集生产过程中白碳黑粉尘，实现粉尘达标排放，回收粉尘可直接回流至进料系统，避免物料浪费。

2. 除尘器具备清灰、卸灰功能，运行可靠，无二次扬尘，滤芯耐腐蚀、易清洗，使用寿命长。

四、性能指标要求

1. 生产产能：根据需方需求定制，设备产能稳定，负载运行时产能偏差≤±5%。

2. 成品颗粒：成品粒度均匀，粒度合格率≥95%；颗粒密实度适中，无松散、结块现象；细粉率≤8%，满足白碳黑后续包装、运输、使用要求。

3. 物料适应性：可适配气相白碳黑、沉淀法白碳黑等不同品类，无需大幅改造设备，仅需调节工艺参数即可稳定生产。

4. 成型率：白碳黑制粒成型率≥92%，物料损耗率≤1%。

5. 能耗标准：设备能耗符合国家节能设备标准，单位产能能耗合理，运行高效节能。

五、材质要求

1. 所有直接接触白碳黑物料的部件（进料斗、螺杆、压辊、破碎腔、整粒腔、刀片、筛网、出料口等），全部采用304及以上不锈钢材质，严禁使用普通碳钢、易锈蚀材质，杜绝物料污染。

2. 非接触物料部件：机架采用Q235优质碳钢，结构坚固，承载能力强；密封件采用氟橡胶、聚四氟乙烯（PTFE）等耐磨、耐腐蚀、耐高温材质，密封性能可靠，使用寿命长。

3. 所有金属材质需符合国家材质标准，供方需提供主要部件材质证明，确保材质达标。
