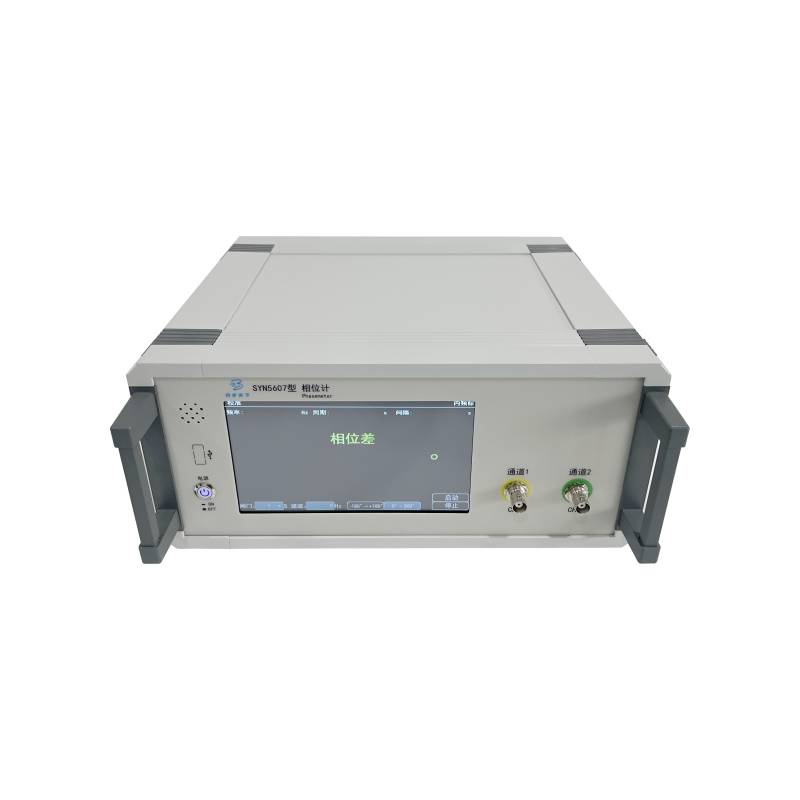

SYN5607型相位计

产品概述

SYN5607型相位计是由西安同步电子科技有限公司精心设计、自主研发生产的一款集成相位差、频率、周期和电压测量的多功能相位频率测量仪。该相位计依据《JJF 1756-2019低频相位计校准规范》设计，使用7寸大触摸屏设计，通过快速傅里叶变换（FFT）将时域信号转换到频域，提取两路同频信号基波相位并计算相位差的数字化测量方案，相比过零检测等传统方法，抗噪性更强、相位精度高达0.01°，可对正弦波/三角波/梯形波/方波等多种信号进行相位差、电压、振幅、电压比、频率准确度和周期测量，即可作为一台独立相位计、电压表和频率计使用，具有操作简便、测量精度高和抗干扰能力强等特点。

关键词：相位测试仪，相位差测试仪，频率相位测试仪，数字式相位测量仪

产品功能

1) 对正弦/三角/梯形波/方波的相位差进行精密测量；

2) 同时测量相位差、频率准确度、周期和电压；

3) 电压比测量/周期测量/电压档位显示/振幅显示；

4) 可选电流探头测量电流-电流和电流-电压相位；

5) 可作为独立交流电压表使用；

6) 相位校准功能。

产品特点

a) 相位精度高达0.01°；

b) 频率范围0.5Hz～600kHz；

c) 输入电压范围50mVrms～400Vrms；

d) 7寸触摸屏设计，操作简便；

e) 高度集成，精度高；

f) FFT算法增强抗干扰性。

典型应用

1) 相控雷达阵、无线电导航系统、自动控制系统的测距和定位，电力系统中相电压的相位差测量等；

2) 适用于25Hz相敏轨道电路设备的相位差的检测；

3) 电机功角测试，介质材料损耗角测试；

4) 个人通讯业务、时分多址、通信系统、宽带基础设施网络等；

5) 在计量部门作为相位测量标准。

技术指标

输入波形	正弦波/三角波/梯形波/方波
输入阻抗	1MΩ
相位范围	0°～ 360° 或者 -180°～ +180°
频率范围	0.5Hz ～ 600kHz
相位精度 (正弦波)	0.5Hz～5Hz : ±0.02° 5Hz～100Hz : ±0.01° 100Hz～2kHz : ±0.02° 2kHz～5kHz : ±0.03° 5kHz～10kHz : ±0.04° 10kHz～50kHz : ±0.05° 50kHz～600kHz : ±(f*0.001)°（f单位为kHz）
相位分辨率	≤0.0001°
频率准确度	0.01%±2个字
电压范围	50mVrms ～ 400Vrms
电压分辨率	1mV
其它功能	电压比测量/周期测量/电压档位显示/振幅显示/相位校准功能
显示屏	7英寸大触摸屏
数据通信	DB9串口/USB/LAN网口等三种通信方式,支持读取测试结果和相关配置
环境特性	工作温度0℃～＋50℃，存储温度-30℃～＋70℃，相对湿度≤90%（40℃）
供电电源	交流 220V±10%， 50Hz±5%，功率小于15W
机箱尺寸	便携式机箱320mm（宽）x280（深）x140mm（高）

选件说明

选件号	项目	内容
01	低配版	5Hz～2kHz : ±0.1° 2kHz～5kHz : ±0.2° 5kHz～10kHz : ±0.4° 10kHz～50kHz : ±0.5° 50kHz～500kHz : ±(f*0.05)°（f单位为kHz）
02	中配版	5Hz～100Hz ： ±0.02° 100Hz～1kHz ： ±0.06° 1kHz～10kHz ： ±0.08° 10kHz～50kHz ： ±0.09° 50kHz～500kHz： ±(f*0.02)°（f单位为kHz）
03	差分探头	25MHz有源差分高压探头（1300V(DC+peak AC)）
04	差分探头	100MHz有源差分高压探头（1300V(DC+peak AC)）
05	相位测量模块	SYN657系列相位测量模块（具有鉴相鉴频鉴幅多路等功能）
06	电流探头	高精度电流探头（用于测量电流-电流相位差，电流-电压相位差等）
07	GPIB接口	增加GPIB接口套件
08	仪表箱	专用仪表拉杆箱
09	机柜托盘	19英寸标准机柜通用托盘
