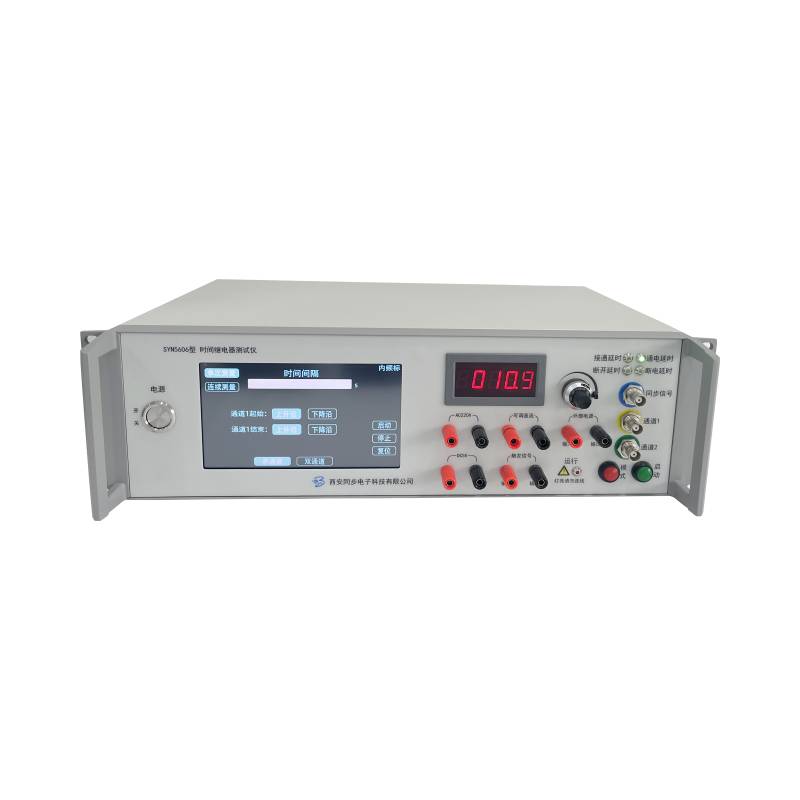

SYN5606型时间继电器测试仪

产品概述

SYN5606型时间继电器测试仪是由西安同步电子科技有限公司精心设计、自行研发生产的一款用于检测时间继电器延时性能的高精度多功能时间继电器测量仪，符合JJF 1282-2025《时间继电器校准规范》和JJF 1400-2013《时间继电器测试仪校准规范》设计要求，采用高稳定度恒温晶振作为时间基准，使用7英寸大液晶触摸屏，具有交直流电压输出，采用大规模集成电路FPGA技术，全数字控制，通过模拟工作场景，精准测量时间继电器的延时时间、动作特性等，确保其在控制系统中可靠运行，整机具有高稳定度、高准确度的优点，功能完善，操作方便，抗干扰能力强等，广泛应用于工业、电力、轨道交通、电子制造、航空航天、科研实验室、计量校准等领域。

关键词：时间继电器测试仪价格，时间继电器校准，时间继电器检测

产品功能

1) 电子式时间继电器测试；

2) 通电/断电/接通/断开延时型电子式时间继电器测试；

3) 直接输出交直流电压和交流电压；

4) 提供一路外部交流电源输入通断控制接口；

5) 大触摸屏进行实时显示；

6) 内外频标相互切换；

7) 通过串口直接输出比对结果给计算机。

产品特点

a) 高度集成，精度高；

b) 稳定性好，性能可靠；

c) 液晶显示面板，简洁、直观。

典型应用

1) 各计量校准部门及科研院所等；

2) 本仪器可广泛地应用于各种时间继电器测试；

3) 单双通道时间间隔测量应用。

技术指标

时间继电器测量	适用范围：通电/断电/接通/断开测量范围：1ms～9999.999s 准确度：±（内外频标准确度×T±0.5ms）
时间间隔测量	通道数：单通道/双通道触发边沿：上升沿/下降沿测量范围：30ns～99999.999 999 990s 准确度：±（内外频标准确度×T±30ns）
直流电压输出	可调范围：12V～400V 输出电流：0～0.3A **允许误差：±1.5% 纹波系数：≤5%
交流电压输出	电压范围：220V（市电）输出电流：0～50mA（限流保护）失真度：≤7%
外部交流电源控制接口	输入电压范围：75V～260V 输入电流：0～0.5A（限流保护）
内部时基	10MHz恒温晶振，初始频率准确度≤3E-8，秒稳定度≤3E-11/s
外参考输入	10MHz,幅度范围：0dBm～20dBm
数据通信	1路RS232C串口通信
显示	7英寸触摸屏+数码管显示
环境特性	工作温度：0℃～＋50℃，存储温度：-30℃～＋70℃，相对湿度：≤90%
供电电源	交流 220V±10%， 50Hz±5%，功率小于30W
机箱尺寸	3U，19″标准机箱（上机架）482mm（宽）x300（深）x150mm（高）
选件01	交流可调电压源0～500V，**允许误差：±1.5%，失真度：≤7%
选件02	高稳晶振：初始频率准确度≤1E-8，秒稳定度≤1E-11/s
选件03	铷原子钟：初始频率准确度≤2E-10（典型值5E-11），秒稳定度≤1E-10/s
选件04	高精度铷原子钟：初始频率准确度≤5E-11，秒稳定度≤5E-12/s
选件05	专用铝合金仪器拉杆箱（配万向轮）
