YKA型圆块孔式石墨换热器品牌
恒泰石墨产地
江苏样本
暂无恒温/加热/干燥设备

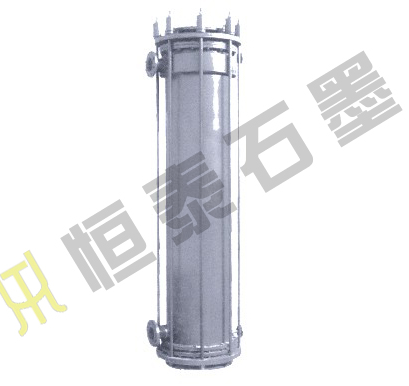

YKA型圆块孔式石墨换热器
国产恒温/加热/干燥设备
看了YKA型圆块孔式石墨换热器的用户又看了
留言询价
咨询YKA型圆块孔式石墨换热器
使用微信扫码拨号
【结构和特点】
本设备采用上、下石墨封头、单元换热块叠加结构, 在石墨块上钻有两组不相通的流道，且这两组之间成直角，两种不同流体通过这两组流道达到热交换目的。换热块之间采用聚四氟乙烯“O”型圈或膨胀PTFE（四氟弹性绳）密封,设备整体加装压力弹簧作热胀冷缩的自动补偿机构。
【技术特性】
设计温度：-40～180℃
设计压力：0.4MPa
换热面积：1～200m2
可根据用户需要设计、制造设计压力0.7MPa，设计温度200℃的本设备，亦可设计、制造200m2以上的换热器。
执行标准：参照HG/T3113-1998《YKA型圆块孔式石墨换热器》
【主要优点】
1）采用单元石墨块设计、被损坏的块材能迅速更换
2）石墨块之间采用垫片，不用粘剂，拆、装简单，维护方便
3）添加石墨块即可增加换热器的面积
4）耐冲击力强
【用途】
本系列产品可用作蒸发器、加热器、冷却器、冷凝器。
管口尺寸表
公 称 通 径 | ||||||||
| PN0.6DN |
| PN1.0DN | 石墨制气液 | ||||
b | c | e | f | 介质 | 尾气 | |||
YKA30- | 100 | 80 | 80 | 100 | 20 | 20 | 50 | 75 |
YKA40- | 125 | 100 | 100 | 125 | 20 | 20 | 80 | 100 |
YKA50- | 200 | 100 | 100 | 200 | 20 | 20 | 100 | 125 |
YKA60- | 250 | 100 | 100 | 250 | 20 | 20 | ||
安装尺寸
规格 m 2 | 换热块 | 安装尺寸 | 重量 kg | |||||||||
横孔 ф | 纵孔 ф | L | L 1 | L 2 | L 3 | ф A | ф E | n-M ф | N 1 - ф 1 | |||
YKA30-10/10 | 2 | 10 | 10 | 744 | 104 | 158 | 172 | 180 | 320 | 8-M16 | 6- ф 18 | 240 |
4 | 1182 | 300 | ||||||||||
5 | 1620 | 360 | ||||||||||
8 | 2059 | 420 | ||||||||||
10 | 2498 | 480 | ||||||||||
1 | 16 | 744 | 240 | |||||||||
3 | 1182 | 300 | ||||||||||
5 | 1620 | 360 | ||||||||||
8 | 2498 | 482 | ||||||||||
10 | 2936 | 542 | ||||||||||
YKA40-10/10 | 7 | 10 | 1224 | 98 | 172 | 182 | 240 | 420 | 8-M16 | 6- ф 18 | 460 | |
10 | 1664 | 554 | ||||||||||
15 | 2103 | 647 | ||||||||||
18 | 2542 | 741 | ||||||||||
20 | 2981 | 836 | ||||||||||
5 | 16 | 1224 | 454 | |||||||||
8 | 1664 | 545 | ||||||||||
10 | 2103 | 636 | ||||||||||
15 | 2542 | 727 | ||||||||||
18 | 2981 | 818 | ||||||||||
20 | 3420 | 910 | ||||||||||
5 | 22 | 1224 | 447 | |||||||||
8 | 1664 | 537 | ||||||||||
10 | 2103 | 927 | ||||||||||
12 | 2542 | 717 | ||||||||||
15 | 2981 | 806 | ||||||||||
18 | 3420 | 896 | ||||||||||
20 | 3860 | 985 | ||||||||||
YKA50-16/10 | 18 | 16 | 2184 | 83 | 190 | 204 | 325 | 520 | 8- ф 18 | 8- ф 18 | 960 | |
20 | 2629 | 1090 | ||||||||||
25 | 3074 | 1220 | ||||||||||
30 | 3520 | 1350 | ||||||||||
35 | 3965 | 1480 | ||||||||||
20 | 22 | 2830 | 83 | 340 | 325 | 520 | 8- ф 18 | 1150 | ||||
25 | 3440 | 340 | 1330 | |||||||||
30 | 4040 | 340 | 1520 | |||||||||
YKA60-18/12 | 40 | 12 | 16 | 3450 | 80 | 320 | 395 | 560 | 12- ф 23 | 8- ф 23 | 2117 | |
50 | 4050 | 320 | 2400 | |||||||||
60 | 4650 | 320 | 2683 | |||||||||
| YKA70 18/14 | 30 | 14 | 18 | 2192 | 345 | 480 | 250 | 650 | 12-φ23 | 1730 | 1730 | |
| 45 | 2936 | 400 | 2280 | 2280 | ||||||||
| 60 | 3684 | 310 | 2790 | 2790 | ||||||||
| YKA80 18/14 | 32 | 14 | 18 | 2118 | 345 | 530 | 250 | 760 | 12-φ23 | 1806 | 1806 | |
| 40 | 2453 | 400 | 2238 | 2238 | ||||||||
| 65 | 3510 | 310 | 2840 | 2840 | ||||||||
| 80 | 4216 | 250 | 3290 | 3290 | ||||||||
