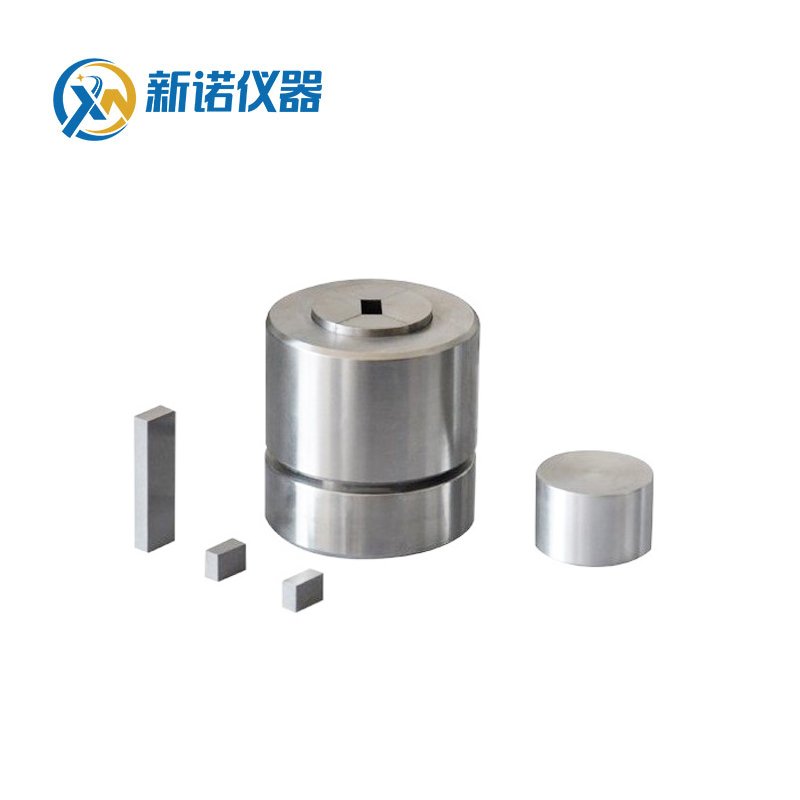

MJK-F型 宽61-70mm方形开瓣模具

一、新诺仪器方形开瓣模具（宽61-70mm）模具概述：

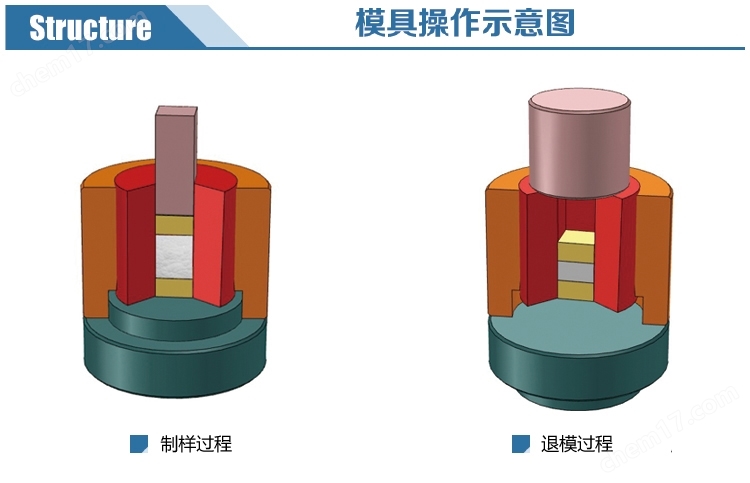

方形开瓣模具又称为易退模组合型模具，一般由四个内芯组合成一个长方形或者正方形的腔体，该腔体尺寸即是粉末压制成型后的样品尺寸，后通过模具套筒把四个内芯套住固定为一个整体。压制完成后，通过快速拆解模具套筒即分离四个内芯，压制样品直接取样，无需经过脱模环节，避免了脱模过程中对样品造成的断裂或破损，制样效果较好。开瓣压片模具主要适用于一些不易成型或不易退膜的粉末样品压制，需配合压片机使用，可将溴化钾（KBr）、氯化钠（NaCl）、二氧化硅（SiO₂）、氧化锆（ZrO2）、氧化铝（Al₂O₃）等各种粉末材料压制成固体形状进行科学分析，现已广泛应用于科研、教学、催化、检测、制药、化工以及新材料研发等各个领域，可替代同类进口产品。

选型指南：方形开瓣压片模具一般由模具底座、模具内芯（四个瓣）、模具套筒、模具压杆、模具垫片和模具退膜套等六部分组成，常见规格一般在3-50mm以内居多。多见于宽5×10mm，10×10mm，宽10×20mm，宽10×30mm，宽20×20mm，，宽30×30mm，宽40×40mm，宽50×50mm等规格，开瓣模具属于实验室耗材，各种规格长宽尺寸均可非标定制，货期一般为3-20天

二、新诺仪器方形开瓣模具（宽61-70mm）主要技术指标：

模具名称	MJK-F型 方形开瓣模具（宽41-60mm）

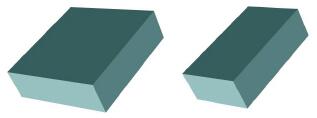

成型样品实图
压制样品形状	长方形、长条形、正方形的薄片或柱体
模具材质	合金工具钢 Cr12MoV
模具压头硬度	HRC60-HRC62
模具腔体深度	55mm
模具组成部分	底座，内芯，套筒，压杆、垫片，退膜套
常见尺寸	宽50×50mm	宽60×60mm
对应外形尺寸	Ф127×150mm	Ф153×150mm
模具重量	20kg	30kg
压强计算公式	油缸的面积/模具的面积×压力表读数=模具的实际承受压强（Mpa）
友情提示	非标定制！以上指标仅供参考，可根据客户需求定制各种规格、形状、材质的模具
