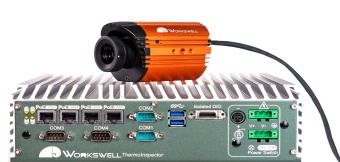

Workswell ThermoInspector 2nd Gen

分辨率

640×480(512)像素，320×240(256)像素，160×128像素

320×（240）256像素

测温范围

-25℃至+2000°C

帧频

可达30Hz

测温灵敏度

≤0.03℃(30mK)@30℃

测温精度

±2%或±2℃

校准

包括校准服务

探测器类型

非制冷氧化钒焦平面探测器

镜头

可更换，可聚焦，多视场可选

可使用镜头

18°，32°，45°，69°

17°，25°，35°，45°

对焦方式

手动对焦

数字变焦

1–14×可持续变焦

1–11×可持续变焦

物理和环境信息

被动控制版本

260mm×215mm×79mm，3kg

触摸屏控制版本

538mm×329mm×53mm，5.8kg

热红外相机尺寸

106mm×65mm×63mm（IP40），179mm×65mm×63mm（IP65），360克/台(不带IP65后盖)

安装

4×M4螺丝(无源控制器版本)，VESA接口75mm和100mm(触摸屏控制器版本)，4×1/4-20UNC螺纹和10×M4螺纹(每个相机)

系统概述

中央控制器单元

无源中央控制/触摸屏中央控制器

摄像头端口

4千兆位PoE以太网，2千兆位PLC以太网

数字输入

8×隔离输入(24VDC)

数字输出

8×开路集电极输出

串口

RS232，RS485

电源

6-36VDC，或230VAC(可选适配器)

USB端口

2×USB3高速端口

摄像头连接方式

通过嵌入式操作系统连接

电缆和适配器

电缆与终端间数字化输入和输出，便于DIN轨道安装，电缆(DIO1m，UTP10m，DIOboard)

功耗

150W(触摸屏控制器版本)，120W(无源控制器版本)

内部保护

IP65(触摸屏控制器版本)，IP40(所有无源控制器版本)

热红外相机设置

辐射测定参数

发射率，窗口传输，湿度，反射温度，大气温度和距离校正

校准

每台相机都配有专门的校准文件保存在测温系统中，用户可设置3个现场点进行摄像机校准

非均匀性修正(NUC)

完全可控，避免测量和控制期间图像中断

调色板

14种可选：黑红，蓝色，BWRGB，火，FLIR铁，梯度，

灰色，铁，天然，彩虹，深褐色，台阶，温度，WBRGB

等温线类型

上，下，中间

图形化环境和可视化操作符

测量工具

温控器包含6个测量工具(点、矩形、椭圆、直线等)，用户可定义**、*小、平均、偏差、中位数等统计标记，发射率局部可选

图表和值

连续或不连续时间图、温度分布图和数值指标

测控方式

触发器和警报

独立触发器(相机可分别选择)，多达5个报警输出

评测模式

一次性触发测量，24h/7d应用程序适用于非触发模式，锁存模式适合检查启动和停止时间之间的温度

产品选择器

只需发送待测产品编号，就可改变ROI位置和标准水平，同一时间支持选择多个ROI
