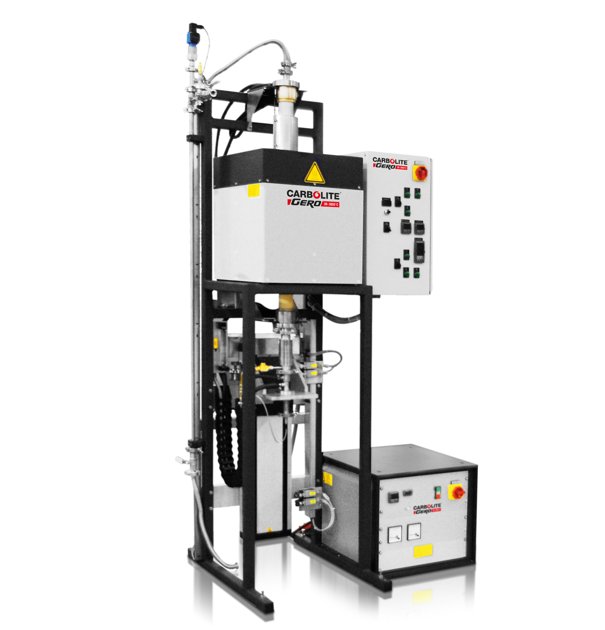

BV-HTRV是根据布里奇曼方法用于晶体生长的管式炉。

布里奇曼方法是用预合成材料缓慢地下降，通过一个具有温度梯度的区间。被熔化的材料通过一个较低的温度梯度区间，形成单晶。BV-HTRV管式炉装有用于布里奇曼方法的特殊设计的结构。标准型号，如HTRV 70-250或HTRV 100-250的工作管装有一个升降装置上，需要注意的是，所有的管式炉都可以装这个装置。*常见的有两种炉型，HTRV 70-250和HTRV 100-250。

优势在于加热区短，根据布里奇曼方法，可获得较理想的温度梯度。温度向管式炉底部递减。拉伸结构向着低温区的位移速度可调。样品热电偶紧靠着样品，能精确了解样品的温度。样品和控温热电偶安装在升降装置底部。装载和卸载时，机构可快速反应。或者根据用户指定的晶体生长速度移动。

样品热电偶和控温热电偶在陶瓷工作管附近。工作管两端是水冷法兰。工作管上面的法兰是固定的，底部的螺纹管，连接着工作管和升降装置。当样品向下移动时，螺纹管开始延伸。即使在真空下，样品也可以向下移动。

工作管顶部是连接着真空泵。真空阀门可手动开关。真空度由压电陶瓷真空计控制。惰性气体流量由转子流速计手动控制。为了在工艺开始前降低氧含量，需要进行反复多次的预抽真空和惰性气体冲刷。

该系统可以连接计算机，可记录运行时的所有数据。如，样品位置、热电偶温度。装载和卸载样品时，夹具必须打开。机构可现实快速移动，样品方便拿取。

升降装置用于布里奇曼晶体生长，同时可结合不同的单区或多区控温管式炉。

标准参数

• 布里奇曼方法—晶体生长

• 真空环境**工作温度1450 °C

• 惰性气氛环境**工作温度1800 °C

• 拉伸机构精度高

• 手动操作

• 可选数据记录功能

技术参数

布里奇曼晶体生长炉的加热元件是二硅化钼，垂直安装。矩形炉壳内的保温材料为真空成型的纤维板。炉壳上还有用于同外部对流冷却的孔。考虑到样品的熔点，炉子的**温度有 1600 °C、1700 °C、1800 °C。升降装置的两个马达，可实现不同的齿轮比。如：可达到约10 mm/s的移动速度；鉴于布里奇曼生长工艺，拉伸速度仅为0.00001 mm/s (10 nm/s)。

水冷法兰的水管都套在护套内。控温热电偶型号为B型。可根据要求选配过温保护器。推荐安装过温保护器，因为晶体生长工艺时间长，多数处于无人看守的状态。

如果布里奇曼晶体生长所需的温度要高于1800℃，Carbolite Gero可提供合适的解决方案。请联系我们获取详细信息。
