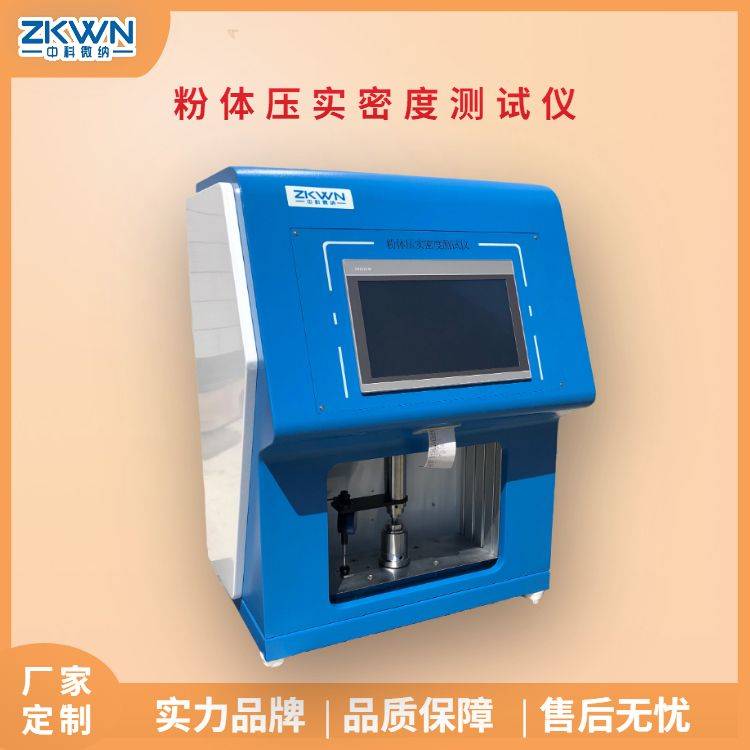

粉末压实密度仪

测试标准：

GBT 24533-2009 锂离子电池石墨类负极材料-粉末压实密度的测试方法

设备用途：

本仪器适用于各种粉末颗粒在单点、或多点压力/压强下被压缩后的压实密度测试。

一、 工作原理:

在外力的压缩过程中，随着粉末的移动和变形，较大的孔隙被填充，颗粒间接触面积增大，使原子间产生吸引力且颗粒间的机械契合作用增强，从而形成具有一定密度和强度的压坯。

压实密度的计算公式：压实密度=面密度/材料的厚度

在锂离子电池设计过程中，压实密度=面密度/(极片碾压后的厚度—集流体厚度) ，单位：g/cm3

压实密度分为：负极压实密度Anode density（或称为阳极压实密度）和正极压实密度Cathode density（或称为阴极压实密度）。

锂离子动力电池在制作过程中，压实密度对电池性能有较大的影响，压实密度与片比容量、效率、内阻、以及电池循环性能有密切的关系。

压实密度越大，电池的容量就能做的越高，所以压实密度也被看做材料能量密度的参考指标

二、产品概述：

本仪器通过10寸触摸屏操作，西门子PLC控制，智能加载并保持恒压，压力和速度可调，真正实现了测试的智能化和自动化，无需人工干预，试验过程自动完成，试验完毕后自动回归到初始位，可对试验数据进行打印。

本仪器测量精度高，重复性误差小，试验过程自动化完成，设置页面合理，操作简单，操作人员无需通过专业技能培训即可操作，真正实现了一键式自动化测试。

本仪器具有测量精度高、稳定性好、结构紧凑、使用方便等特点，完全符合国际标准的要求。

设备组成：

本仪器结构组成以下部分组成：

1、力值加载系统：由伺服电机为动力源进行加载，精确控制压力，无噪音，连续加载

2、系统控制采集：10寸触摸屏操作，西门子PLC控制和采集，

3、测试工装电极：模腔13.0mm测试工装

优势特点：

1、10寸触摸屏显示，支持远程，操作简单、方便

2、试验过程自动化，试验完成后自动回归到初始位

3、多种测试模式，支持恒压力/恒压强/梯度压力/梯度压强/压缩比测试模式

4、测试过程实时显示压力、压强、压缩厚度、压缩率

5、自带微型打印机，支持数据打印

6、梯度多点测试结果，能够自动统计各梯度之间的电阻差值，并自动计算百分比

7、可以对多点测试的结果进行在线查看及数据导出

8、实时同步显示压力/厚度曲线
