参考价格
面议型号
SZ-100 V2品牌
HORIBA产地
上海样本
暂无误差率:
-分辨率:
-重现性:
-仪器原理:
动态光散射分散方式:
-测量时间:
-测量范围:
-500 mV ~ +500 mVHORIBA纳米粒度仪
HORIBA SZ-100 V2
国产纳米粒度仪
看了HORIBA纳米颗粒分析仪 SZ-100 V2的用户又看了
留言询价
电话询价
咨询HORIBA纳米颗粒分析仪 SZ-100 V2
使用微信扫码拨号
SZ-100 V2 纳米颗粒分析仪是准确测量小颗粒物理性质的分析工具,如颗粒粒径、zeta电位的检测,分子量(Mw)以及第二维利系数(A2)的测定;还可以用于检测蛋白质、聚合物及其他大分子的分子量和第二维利系数。
SZ-100 V2纳米颗粒分析仪典型应用包括:纳米颗粒,胶体,乳液以及亚微米悬浮液。
· 同台仪器可测三种参数——粒度、zeta电位、分子量及第二维利系数
· 宽检测范围,宽浓度范围——样品浓度可达40%
· 自动滴定仪——可用于zeta电位测量过程中pH值的自动滴定
· 软件操作简单功能强大,一键测量
· 双光路双角度粒径测量(90° 和173°)
· 采用微量样品池
粒径测量原理:动态光散射法(光子相关光谱法)
粒径测定范围:0.3nm ~10μm
粒径测量精度:±2%(NIST 可溯源标准粒子100nm)
Zeta 电位测量原理:激光多普勒电泳法
Zeta 电位测量范围:-500 mV ~ +500 mV
分子量测量原理:Debye plot
分子量测量范围:1000 ~ 2×107 Da
测量角度:90° 和173°(可自动或手动选择)
样品量:12μL ~ 1000μL
暂无数据!
氮化镓、砷化镓、磷化铟等化合物半导体材料,广泛应用于功率与射频器件、Micro LED、VCSEL以及光通信等领域。从材料与外延研发,到后续器件制造,不同材料、不同应用所关注的量测信息并不相同。峰值波
轻量化正在全面重构整车材料体系。铝合金、高强钢、镁合金、复合涂层多层叠加已成为行业主流,元素含量、镀层厚度、浓度梯度、界面质量等关键指标一旦失控,极有可能导致整车性能不达标。HORIBA GD Pro
2026 年 8 月 21 日,HORIBA 中国事业 30 周年庆典在北京、上海两地同步举行,来自汽车、环境、先进材料、半导体、能源等领域的客户、合作伙伴、行业嘉宾及 HORIBA 员工约 400
随着 Micro LED 芯粒尺寸不断缩小,检测所面对的问题也不再只是简单判断一颗芯粒“亮”还是“不亮”。当检测对象从单颗芯粒,扩展到晶圆 / COW,并进入巨量转移后的 COC 等不同阶段时,关注的

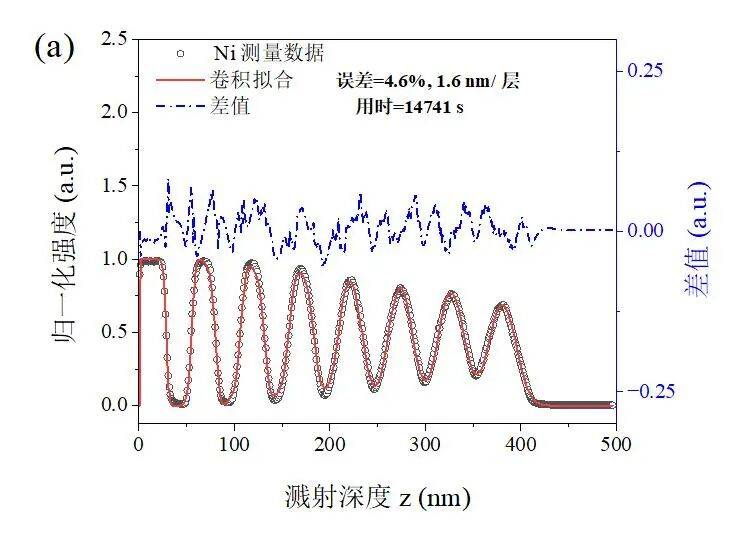

一块多层薄膜,就像由许多极薄“楼层”叠起来的建筑。研究人员想知道每层有多厚、界面在哪里、不同元素怎样分布,却不能简单地把薄膜切开逐层查看。辉光放电光谱可以一边从表面向下逐层溅射,一边记录不同元素的信号
