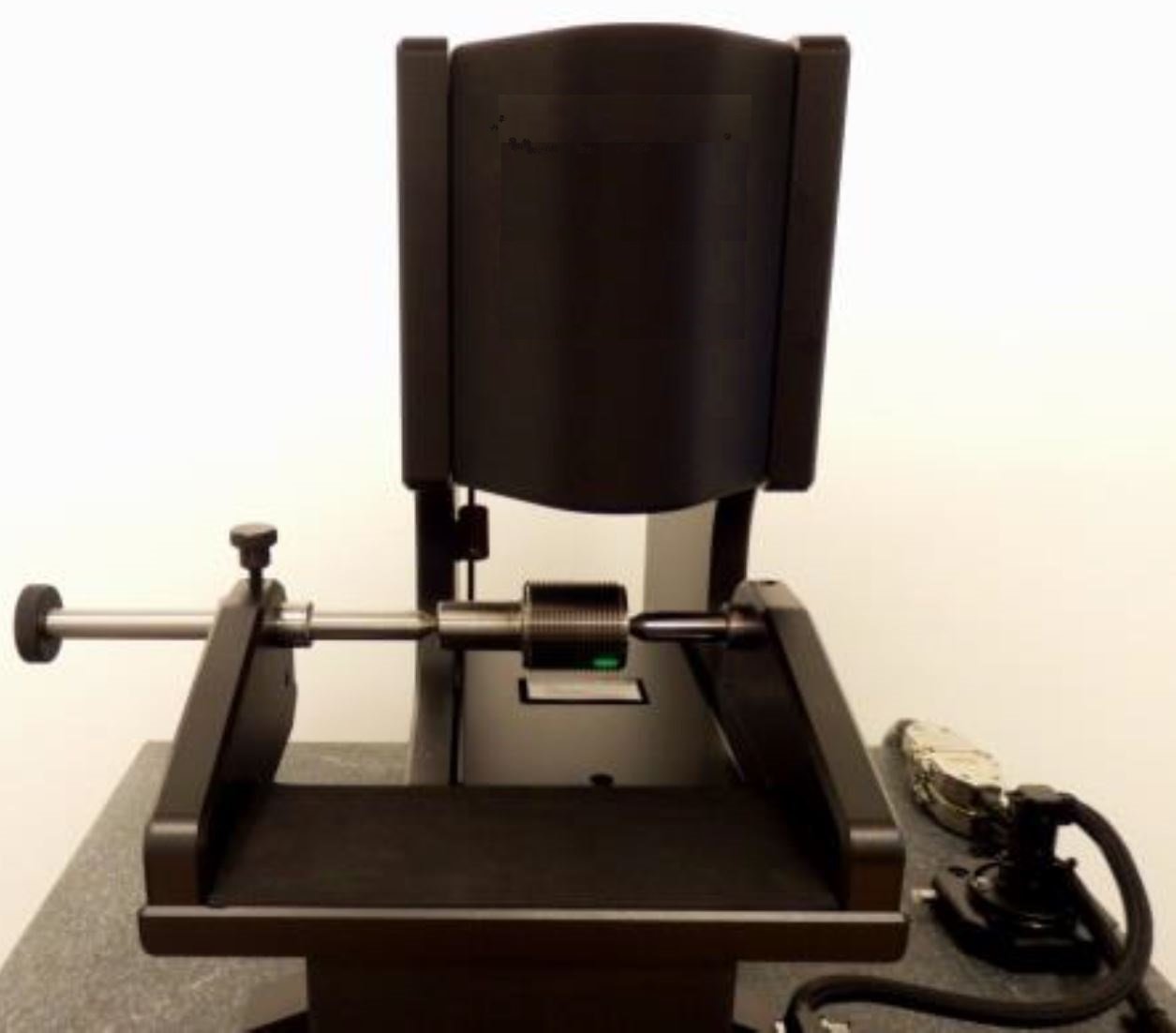

螺纹自动检测仪形貌扫描测量仪

与千分尺或光学比较仪不同，本系统能够测量和记录螺纹量具和螺纹产品的各种螺纹特性。在一个两分钟的周期内，本系统将自动测量并记录符合标准测量要求的完整几何图形集。

测试参数：

大径(全形和截形)

小径

中径

螺距

导程

牙型角

引入线

引出线

产品特点：

螺纹量具或螺纹产品的校准和检验方法

使用简单，无需人员操作

每个量具或产品在不到两分钟内完成多达12个螺纹特性的测量和报告周期

在测量周期结束时产生的NIST可追溯认证

对螺纹尺寸和螺纹形式的即时反馈有助于对整体产品质量和过程控制能力的改进进行分析

系统的测量分辨率和能力远远超过行业标准

符合或超过FED-STD H-28第20条、ASME B1.1、B1.2、B1.3、英制、公制、SAE AS8879C(第1类和第2类)、军事和标准、FAA和ISO规范的检验或校准要求

性能规格
可测量形式	UNC,UNF,UNEF,UNJ,UNS-英制或公制同等量，计划的其他线程类型
尺寸	0.0600英寸到4英寸直径或公制等量
物品	外螺纹产品或量规（通/不通工作插头和固定插头）
标准	ANSI/ASME SAE B1.2表10和11，公制B1.16M表11、12和13
螺牙范围	10 TPI或更大
GR&R	±25微英寸(99%) （在3625模型上执行）
重复性	±15微英寸(99%)（在3625模型上执行）
单进程周期	2分钟以内
系统规格
系统配置	独立系统；外部键盘、鼠标和液晶显示器
电源	120V交流电
校准周期	每年或每次系统移机
