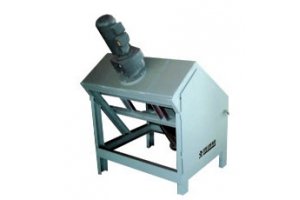

WYL-型全自动矿粉取样机

  WYL-800皮带型全自动矿粉取样机是我公司科技人员在走访了大量矿山选厂，经过反复试验研制成功的一种皮带取样新设备，经生产实践的验证，该设备开辟了矿粉取样的新途径，为新建矿山提供了一件新的理想设备，也为老矿山技术改选提供了新的前景。

该设备结构简单、独特、新颖，设计合理，使用安装极为方便，其突出特点是在皮带任意部位安装，，矿粉流被取样勺垂直均匀截取，完全符合矿山矿粉取样的要求，取样精度高，代表性强，是替代其它采样机的理想设备。

一、技术性能：

1、取样时间：1~99秒分钟、1~99分钟、1~99小时任意设定。

2、配用功率：0.75KW。

3、可配皮带宽度： 400~1200（毫米）等规格。

4、对皮带速度无要求

二、设备简介、工作原理、技术参数、加工工艺等

  2.1概述2.1.1 全自动皮带矿粉取样机提高取样的稳定性，均匀性和可靠性，提高分析检测准确性和自动化程度，优化生产条件，产品结构简单，技术先进，运行平稳，功能可靠。

2.1.2通过自动化控制取样点，满足取样工作代表性，及时性，准确性的要求。

2.1.3结构新颖，设计合理，性能可靠，安装方便，操作简单

2.1.4控制部分采用在各种矿山使用近30年成熟的设备，克服其他厂家控制器操作复杂，工人掌握时间长，维修困难，对环境要求苛刻等不利因素。我公司生产的取样机控制器用程序来实现取样的控制，确保取样时间的准确，并设有完整的保护电路和防雷功能，系统结构控制简单，动作灵敏，安全可靠，工人安装、操作容易，更换方便，使用寿命长。

2.1.6取样机是钢制壳体，不锈钢取样勺，电机，减速机及机械传动系统，电子智能控制部分及变频器组成的整体全自动设备。

2.2工作原理

取样间隔时间：1~99秒分钟、1~99分钟、1~99小时任意设定。当达到设定的时间，控制器发出指令，电机的旋转力通过机械传动系统，带动链轮链条使取样勺在皮带上取样 ，取样完成后，由电子控制系统发出指令，使取样勺停止在接样桶上方，矿粉通过接样槽流入到接样桶内完成一次采样工作。

2.3技术参数 安装角度根据现场及采样要求可调，电机工作电压AC380V功率0.75KW。控制器工作电压AC220V

2.4设备技术要求：

2.4.1取样机与矿粉接触的部件均为耐磨件，运行寿命6年以上。

2.4.2电器元件选用国产大厂产品。

3本机工作变频器的具体参数设定如下：

F0.00设定为0； F0.01设定为30HZ； F0.02设定为1001； F0.03设定为0HZ； F0.04设定为50HZ；F0.05设定为0.3S；F0.06设定为0.3S；F1.08设定为11；F1.09设定为12；F1.10设定为0；F1.11设定为0；

注意F0.01是调整电机频率设定的，它的数值不能大于F0.04的数值。（F0.01参考设定范围为20HZ～40HZ,本机出厂设定为30HZ）
