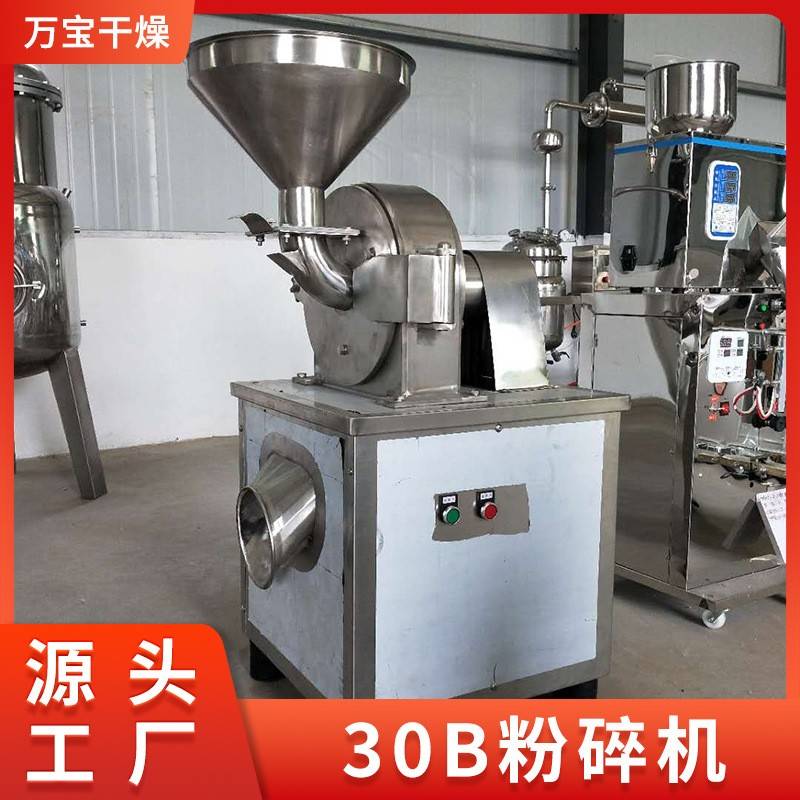

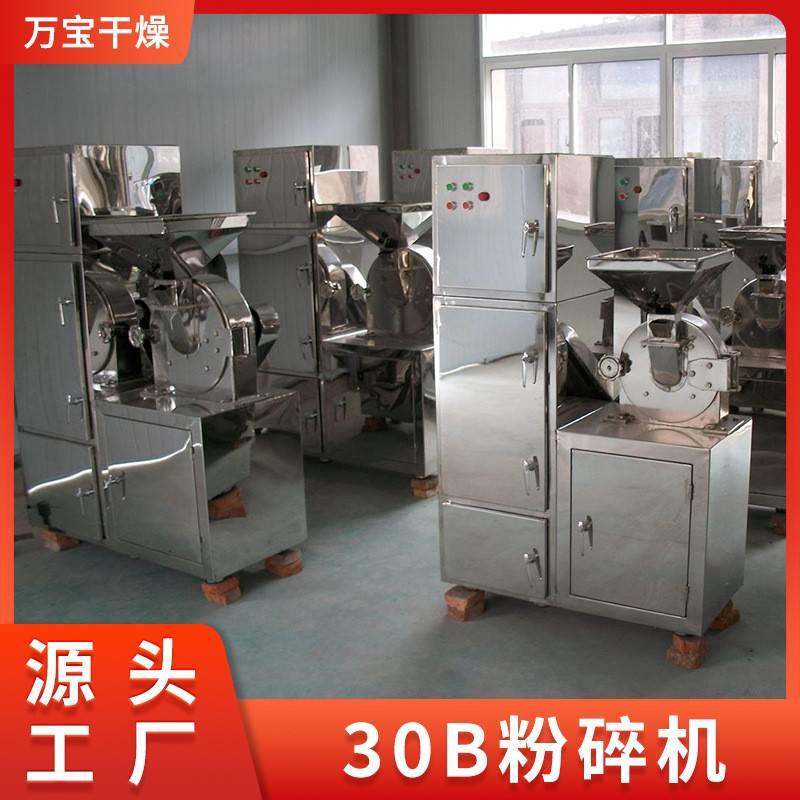

粉碎机（CSJ-10B～CSJ-80B  齿盘式）

一、工作原理

物料由进料斗进入粉碎腔，主轴带动活动齿盘高速旋转，与固定齿盘形成高速相对运动；物料在齿牙之间受到冲击、剪切、摩擦、物料自身碰撞多重作用而被粉碎。合格粉料在腔内气流和离心力作用下穿过筛网133，从底部7229出料口排出6929；大于筛孔的粗料留在腔内继续受到齿盘打击，直到粒度达标后穿过筛网。可配套旋风集料器、脉冲除尘器组成密闭粉碎收粉系统。与刀式粗碎机的区别：刀式粗碎机以剪切撕裂为主，出料粒度 0.5～20mm；齿盘式**粉碎机以冲击粉碎为主，出料细度可达 10～120 目，属于中碎 / 细粉碎机型。

二、设备特点

1. 粉碎通用性强：干性脆性物料、含纤维物料均可粉碎，不适合高湿、强粘性、高油性易糊筛物料。

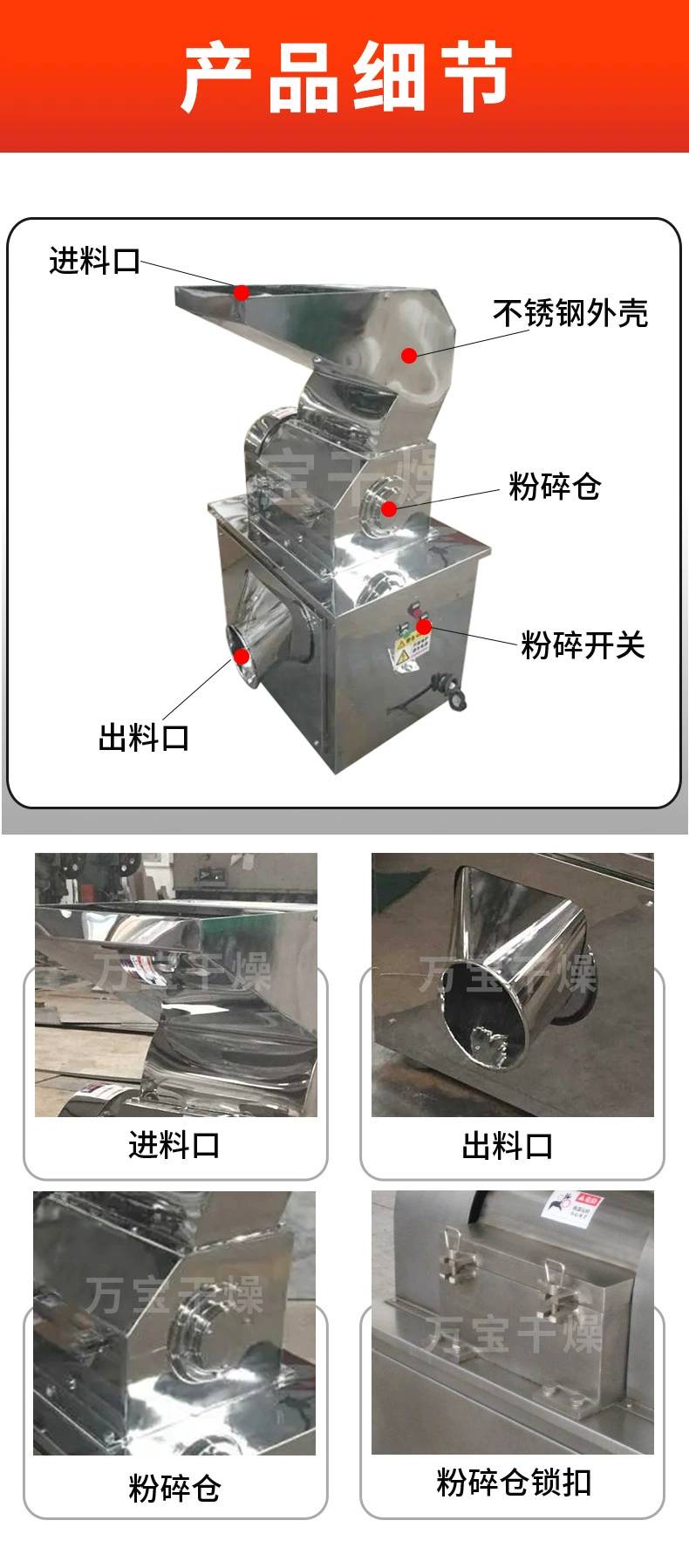

2. GMP 卫生结构：接触物料部分 304 不锈钢（可选 316L），腔体镜面抛光无死角；快开式机门，拆装清洗方便，换品种无交叉污染。

3. 细度可调：更换不同孔径筛网（10～120 目）控制出料细度；可选水冷夹套，降低粉碎温升，适合热敏性物料。

4. 自带风场：齿盘旋转形成腔内风压，减少堵筛，同时带走粉碎热量。

5. 安全保护齐全：机门开盖断电联锁、电机过载保护、皮带防护罩；可选防爆电机、变频调速。

6. 配套灵活：单机使用，也可搭配上料机、旋风分离器、布袋除尘组成成套粉碎机组。

7. 结构紧凑：拆装简单，齿圈、齿盘磨损件更换维修方便。

三、应用领域

• 制药行业：中药材根茎类、籽类、饮片粉碎，原料药、干浸膏中碎，作为超微粉碎前道设备。

• 食品行业：香辛料（辣椒、花椒、八角）、冰糖、杂粮、坚果干料、代餐粉原料粉碎。

• 化工行业：133染料、7229助剂、6929树脂结块、农药粉剂、各类干性化工结块物料粉碎。

• 其他：饲料添加剂、生物质原料、实验室小样打粉。

四、技术参数表（CSJ-10B～CSJ-80B）

表格

通用参数：

• 接触物料材质：304 不锈钢（可选 316L）

• 电源：380V/50Hz

• 出料方式：筛网底部风送 / 自然落料

• 控制方式：按钮启停，开盖断电联锁，急停保护

• 选配：水冷夹套、除尘接口、防爆电机、变频调速、旋风集料器、脉冲除尘器

注：产量受物料密度、湿度、纤维含量及筛网目数影响，表中为常规物料参考值，可按实际工况定制。

五、维护保养

（一）每班日常保养

1. 开机前：检查粉碎腔内无物料或金属杂物；检查齿盘、齿圈紧固螺栓无松动；检查筛网完好无破损；确认机门联锁、急停功能正常。

2. 运行中：监听设备有无异响、异常振动；观察电流表读数是否稳定；出现剧烈异响或电流骤升立即停机断电检查；严禁金属块、螺钉等硬物进入粉碎腔，防止打坏齿盘。

3. 停机后：清空腔内残留物料；清洗粉碎腔、进料斗、出料口（制药 / 食品换品种必须彻底清洗）；擦干设备表面水分，防止锈蚀；填写设备运行记录。

（二）每周保养

• 检查活动齿盘、固定齿圈齿牙磨损情况，齿牙磨钝、断裂时及时更换；

• 检查齿盘与齿圈间隙是否均匀，间隙过大粉碎效率下降，需重新调整；

• 检查传动皮带松紧度，以手指按压皮带下陷 10～15mm 为宜；

• 清理电机、轴承座表面积尘，水冷机型检查冷却水路是否畅通。

（三）每月保养

• 主轴轴承加注润滑脂（高温、高负荷工况每两周一次）；

• 检查轴承温升，运行中轴承外壳温度不应超过环境温度 30～40℃；

• 检查筛网固定装置，变形、松脱及时修复或更换；

• 紧固全部地脚螺栓及连接部位。

（四）季度保养（约运行 500 小时）

• 拆解主轴组件，检查轴承、轴套磨损情况，磨损超差更换；

• 齿盘、齿圈全部检查，磨损严重的成对更换；

• 检查电气线路绝缘情况，接地是否可靠；

• 水冷夹套检查水垢，必要时清洗除垢；

• 整机抛光面检查划痕、腐蚀，必要时修复。

（五）长期停机保养

• 粉碎腔、齿盘、筛网彻底清洗并完全干燥；

• 齿盘、齿圈及内壁涂防锈油；

• 切断电源、关闭冷却水，设备遮盖防尘；

• 每月空转 2～3 分钟，防止轴承锈蚀卡死。

（六）安全注意事项

1. 检修、清机、换齿盘必须断电挂牌上锁，严禁机门打开状态下运行；

2. 严禁粉碎湿度过高133、强粘性7229、高油性物料6929，防止糊筛、堵腔；

3. 清洗用水不得冲入电机、轴承座、电气箱；

4. 运行中严禁打开进料斗盖板或将手、工具伸入腔内；

5. 加料应均匀，禁止一次性大量投料导致闷车；

6. 热敏性物料粉碎必须开启水冷，防止物料变质。
